Примечание: проверку и регулировку тепловых зазоров в приводе клапанов проводите на холодном двигателе.
1. Снимите крышку головки блока цилиндров (см. сборочный рисунок).

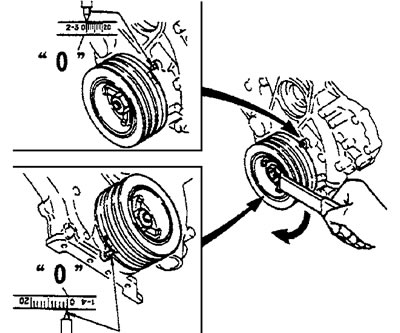

2. Установите поршень цилиндра №1 в ВМТ такта сжатия, провернув шкив коленчатого вала до совмещения меток "О" на шкиве коленчатого вала с указателем, как показано на рисунке.
Внимание: не проворачивайте коленчатый вал против часовой стрелки.
3. Измерьте тепловые зазоры в приводе клапанов, обозначенных в таблице 1 символом "О".
Номинальный зазор: 0,4 мм.

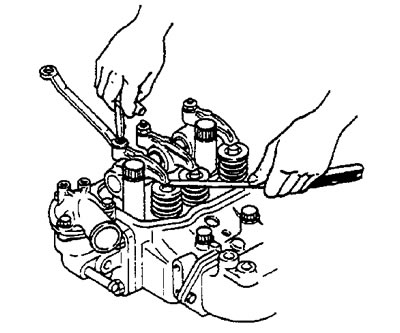

4. Если величина тепловых зазоров не соответствует номинальному значению, то ослабьте контргайку "В" регулировочного винта "С" коромысла, а затем отрегулируйте зазор, вращая регулировочный винт и измеряя зазор с помощью измерительного щупа.
5. Заверните регулировочный винт и стопорную гайку.
6. Установите поршень 4-го цилиндра в ВМТ такта сжатия, провернув коленчатый вал на 360°, и измерьте зазор в приводе клапанов, указанных в таблице. При необходимости отрегулируйте зазор.
Таблица 1
| Номер цилиндра | 1 | 2 | 3 | 4 | ||||
| Клапан | Вп. | Вып. | Вп. | Вып. | Вп. | Вып. | Вп. | Вып. |
| Поршень цилиндра №1 в ВМТ | О | О | О | - | - | О | - | |
| Поршень цилиндра №4 в ВМТ | - | - | - | О | О | - | О | О |
