2. Проверьте отсутствие масла или смазки на поверхности ремней привода навесных агрегатов.
3. Проверьте отсутствие повышенного износа ремней привода навесных агрегатов.
4. При помощи спецприспособления проверьте натяжение ремней привода навесных агрегатов в точках, указанных на рисунках.

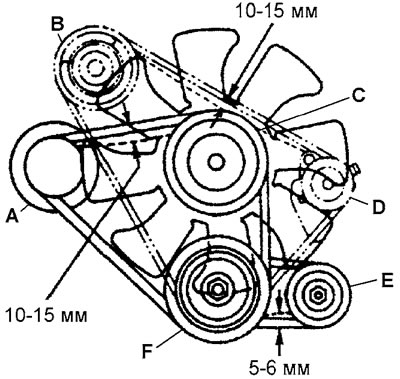

D4AK, D4AF, D4AE. А - шкив привода генератора, В - шкив привода компрессора кондиционера, С - шкив привода насоса охлаждающей жидкости, D - натяжной ролик, Е - шкив привода насоса усилителя рулевого управления, F - шкив коленчатого вала.

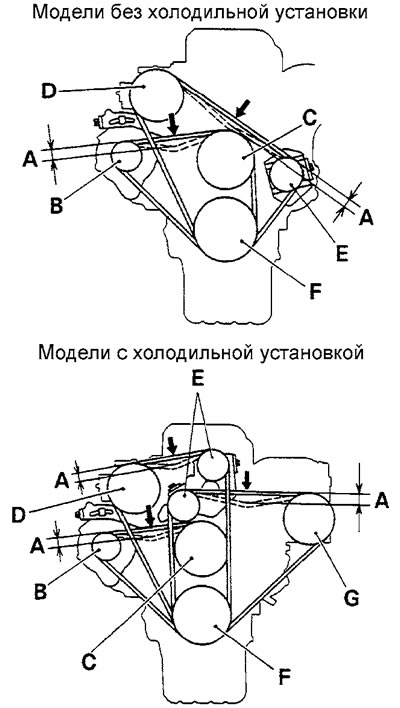

4D33, 4D34-T4, 4D35, 4D36. А - прогиб ремня, В - шкив привода генератора, С - шкив привода насоса охлаждающей жидкости, D - шкив привода компрессора кондиционера, Е - натяжной ролик, F - шкив коленчатого вала, G - шкив привода компрессора холодильной установки.

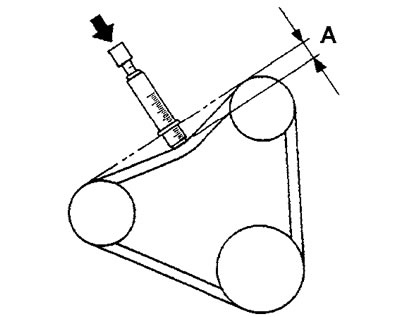

- а) Установите спецприспособление в средней чести ремня, как показано на рисунке.
- б) Приложите усилие около 100 Н к спецприспособлению и измерьте прогиб "А" ремня.
- в) Если прогиб отличается от номинального значения, отрегулируйте натяжение ремня.
Прогиб ремня привода:
- 4D33, 4D34-T4, 4D35, 4D36:
- генератора и насоса охлаждающей жидкости: 12-16 мм
- компрессора кондиционера: 16-20 мм
- D4AF, D4AK, D4AE:
- генератора и насоса охлаждающей жидкости: 10-15 мм
- насоса гидроусилителя рулевого управления: 5-6 мм
- компрессора кондиционера: 10-15 мм
5. При необходимости отрегулируйте натяжение ремней привода навесных агрегатов.
Регулировка
Примечание: избегайте попадания масла и грязи на ремни привода навесных агрегатов.
1. (4D33, 4D34-T4, 4D35, 4D36) Отрегулируйте натяжение ремня привода генератора и насоса охлаждающей жидкости.
- а) Ослабьте два болта крепления генератора и отрегулируйте натяжение ремня привода генератора регулировочным болтом.

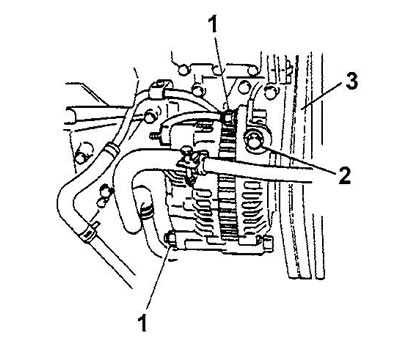

1 - болт крепления генератора, 2 - регулировочный болт, 3 - ремень привода генератора и насоса охлаждающей жидкости.
Примечание:
- Излишнее натяжение ремня привода генератора может привести не только к повреждению самого ремня, но и к повреждению подшипников генератора.
- На моделях с двумя ремнями привода генератора меняйте оба ремня привода генератора комплектом.
- б) После регулировки затяните болты крепления генератора.
2. (4D33, 4D34-T4, 4D35, 4D36) Отрегулируйте натяжение ремня привода компрессора кондиционера.
- а) Ослабьте гайку крепления шкива компрессора кондиционера и отрегулируйте натяжение ремня регулировочным болтом.

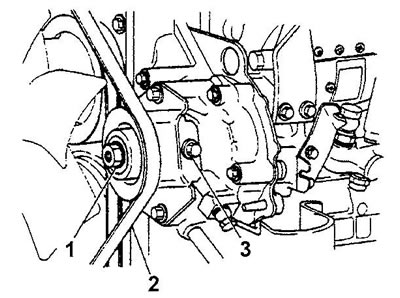

1 - гайка крепления шкива, 2 - ремень привода компрессора кондиционера, 3 - регулировочный болт.
- б) Затяните гайку после регулировки.
2. (D4AF, D4AK, D4AE) Отрегулируйте ремень привода генератора и насоса охлаждающей жидкости.

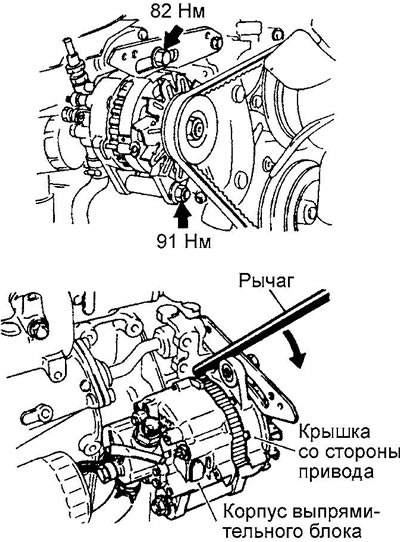

- а) Для регулировки ремня ослабьте гайку крепления генератора и регулировочный болт.
- б) Перемещая рычагом генератор, отрегулируйте натяжение ремня.
- в) После регулировки затяните регулировочный болт и гайку крепления.
3. (D4AF, D4AK, D4AE) Отрегулируйте натяжение ремня привода насоса усилителя рулевого управления.

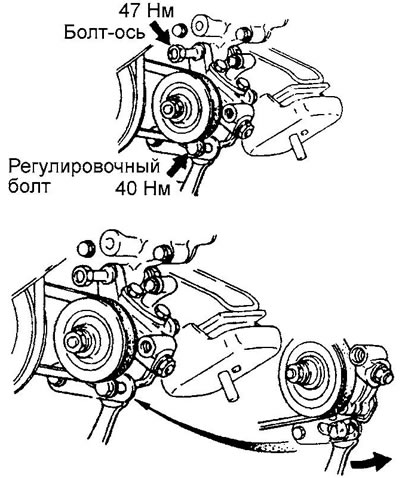

- а) Ослабьте болт-ось и болт крепления насоса усилителя рулевого управления.
- б) Установите гаечный ключ в упор насоса и, перемещая насос, отрегулируйте натяжение ремня.
- в) После регулировки натяжения ремня затяните болты необходимым моментом затяжки.
4. (D4AF, D4AK, D4AE) Отрегулируйте натяжение ремня привода кондиционера (если установлен).

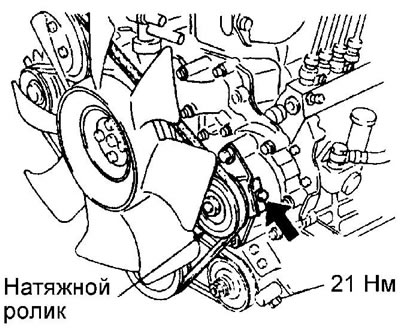

Ослабьте болт натяжного ролика и отрегулируйте натяжение ремня. Затяните болт необходимым моментом затяжки после регулировки.
