Головка блока цилиндров — разборка и сборка

Разборка

Примечание:

• При разборке головки блока цилиндров пользуйтесь сборочными рисунками.
• При разборке обратите внимание на операции, представленные ниже.

• а) Снимите наконечник клапана.

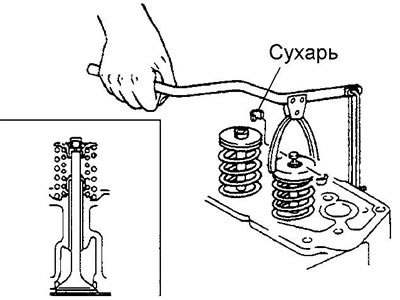

• б) Спецприспособлением сожмите клапанные пружины и снимите два сухаря.
• в) Снимите тарелку пружины, две пружины и клапан.
• г) Снимите маслосъемный колпачок.

Примечание: расположите клапаны, тарелки, седла пружин и клапанные пружины в порядке снятия.

Разборка и сборка головки блока цилиндров (D4AF, D4AK, D4AE). 1 - штанга толкателя, 2 - наконечник клапана, 3 - сухари, 4 - тарелка пружины клапана, 5 - внешняя пружина, 6 - внутренняя пружина, 7 - маслосъемный колпачок, 8 - впускной клапан, 9 - выпускной клапан, 10 - направляющая охлаждающей жидкости, 11 - головка блока цилиндров, 12 - толкатель.

Разборка и сборка головки блока цилиндров (4D33, 4D34-T4, 4D35, 4D36). 1 - наконечник клапана, 2 - сухари, 3 - тарелка пружины клапана, 4 - внешняя пружина, 5 - внутренняя пружина, 6 - маслосъемный колпачок, 7 - впускной клапан, 8 - выпускной клапан, 9 - гайка, 10 - соединительная планка свечей накаливания, 11 - свеча накаливания, 12 - прокладка (4D36), 13 - болт (4D33, 4D34-T4, 4D35), 14 - держатель форсунки (4D33, 4D34-T4, 4D35), 15 - прокладка форсунки, 16 - кольцевое уплотнение (4D33, 4D34-T4, 4D35), 17 - форсунка, 18 - направляющая впускного клапана, 19 - направляющая выпускного клапана, 20 - седло впускного клапана, 21 - седло выпускного клапана, 22 - направляющая втулка рубашки охлаждения, 23 - вставка камеры сгорания (4D36), 24 - штифт, 25 - головка блока цилиндров.

Сборка

Примечание:

• Полностью очистите все детали перед сборкой.
• Перед монтажом смажьте моторным маслом трущиеся поверхности деталей.
• Замените все прокладки, уплотнения и маслосъемные колпачки новыми.

• а) Установите седла пружин в головку блока цилиндров.

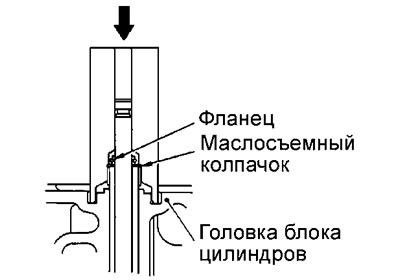

• б) Установите новые маслосъемные колпачки в направляющие втулки клапанов.

• в) Вращая колпачок проверьте правильность его установки.
• г) Установите клапан, клапанные пружины и тарелку пружины клапана.
• д) Используя спецприспособление, сожмите клапанные пружины и установите два сухаря на стержень клапана.
• е) Молотком с пластиковым бойком слегка постучите по торцу стержня клапана для установки сухарей на место.
• ж) Установите на торец клапана наконечник.
