2. Проверьте зубчатый венец маховика на отсутствие повреждения и сильного износа. Замените зубчатый венец в случае необходимости.

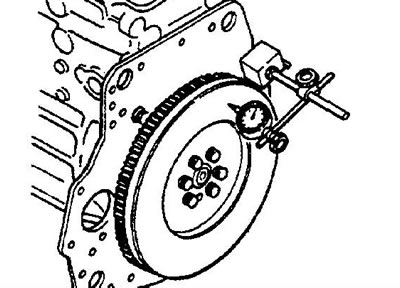

3. Проверьте биение маховика с помощью стрелочного индикатора.
Предельно допустимое значение — 0,20 мм.
Если биение превышает предельно допустимое значение, то проверьте маховик на возможное ослабление болтов крепления и повреждение поверхности сопрягаемой с коленчатым валом.

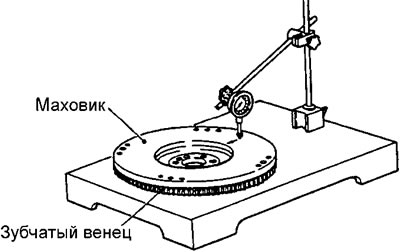

4. С помощью специального приспособления проверьте коробление рабочей поверхности маховика.
Деформация:
- номинальная — 0,05 мм
- предельно допустимая — 0,20 мм
Если показание индикатора превышает предельно допустимое значение, установленное техническими требованиями, то отремонтируйте или замените маховик в сборе.
Внимание: если обнаружено наличие дефектов зубчатого венца маховика, то замените зубчатый венец до измерения коробления рабочей поверхности маховика.
5. Проверьте высоту "В" рабочей поверхности маховика, как показано на рисунке.
Высота "В":
4D33 (с коробкой отбора мощности от двигателя):
- С3:
- номинальная — 16,5 мм
- предельно допустимая — 15,2 мм
- С4:
- номинальная — 24,5 мм
- предельно допустимая — 23,5 мм
4D33, 34-74, 35 (с коробкой отбора мощности от двигателя):
Материал републикован с веб-портала: www.hyundaibook.ru
- номинальная — 24,5 мм
- предельно допустимая — 23,5 мм
4D36 (с коробкой отбора мощности от двигателя):
- номинальная — 16,0 мм
- предельно допустимая — 15,0 мм
4D33, 34-74, 35 (без коробки отбора мощности от двигателя):
- номинальная — 25,0 мм
- предельно допустимая — 24,0 мм
4D36 (без коробки отбора мощности от двигателя):
- номинальная — 16,0 мм
- предельно допустимая — 15,0 мм
D4AF, D4AK, D4AE:
- номинальная — 22,8 мм
- предельно допустимая — 21,8 мм
Если результаты измерения меньше предельно допустимого значения, установленного техническими требованиями, то замените маховик в сборе.
6. Прошлифуйте рабочую поверхность на плоскошлифовальном станке.
Внимание: после завершения шлифования рабочая поверхность должна быть параллельна поверхности "С" в пределах допуска 0,1 мм, и высота "В" рабочей поверхности должна быть в пределах предельно допустимого значения.
