Снятие и установка шатунно-поршневой группы (4D33, 4D34-T4, 4D35, 4D36). 1 - гайка (4D33, 4D36), 2 - болт (4D34 - Т4, 4D35), 3 - вкладыш нижнего шатунного подшипника, 4 - крышка нижней головки шатуна, 5 - вкладыш верхнего шатунного подшипника, 6 - поршень и шатун в сборе, 7 - гильза цилиндра (4D34 - Т4), 8 - коленчатый вал, 9 - блок цилиндров, 10 - масляный поддон.
Разборка и сборка шатунно-поршневой группы (4D33, 4D34-T4, 4D35, 4D36). 1 - стопорное кольцо, 2 - поршневой палец, 3 - втулка верхней головки шатуна, 4 - шатунный болт, 5 - шатун, 6 - первое компрессионное кольцо, 7 - второе компрессионное кольцо, 8 - маслосъемное кольцо, 9 - поршень.
Примечание:
- При снятии шатунно-поршневой группы руководствуйтесь сборочным рисунком.
- Болт крепления крышки шатуна двигателей 4D33 и 4D36 установлен особым методом. Не снимайте болт без необходимости.
1. Извлеките поршень и шатун в сборе из блока цилиндров.
- а) Отверните гайку и снимите крышку нижней головки шатуна, извлеките поршень и шатун из цилиндра.
Внимание: будьте осторожны при снятии поршня с шатуном в сборе, не заденьте шатуном (шатунными болтами) поверхность цилиндра и шатунную шейку коленчатого вала.
(Основа материала — информация сайта: HyundaiBook)

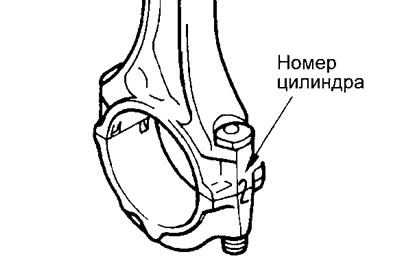

- б) Нанесите метку в виде номера цилиндра на боковую поверхность шатуна для облегчения последующей сборки.
- в) Разложите снятые детали (шатуны, поршни, вкладыши и др.) в порядке их соответствия номерам цилиндров.
2. Снимите стопорные кольца.
3. Снимите поршневой палец.

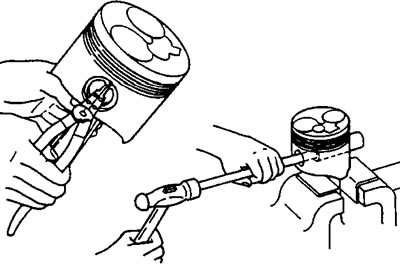

- а) Выбейте поршневой палец, используя подходящую выколотку.
- б) Если поршневой палец трудно выбить, то перед снятием нагрейте поршень в горячей воде.

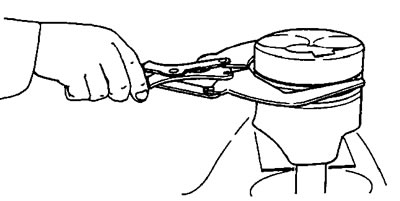

4. Снимите поршневые кольца с помощью съемника.
