Внимание: поршень и поршневой палец необходимо заменять комплектом.
1. Замените поршень при наличии на его поверхностях царапин, задиров (особенно на упорных поверхностях) и при наличии трещин.
2. Попытайтесь вставить поршневой палец в отверстие поршня усилием большого пальца руки. При этом должно чувствоваться сопротивление. Замените поршневой палец, если он легко входит в отверстие или имеется значительный люфт.
3. Проверьте зазор между поршневым пальцем и втулкой верхней головки шатуна.

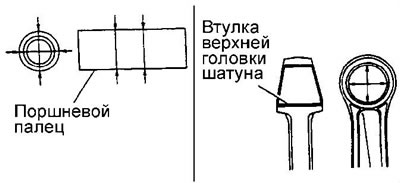

- а) Измерьте диаметр поршневого пальца и внутренний диаметр втулки в нескольких точках, показанных на рисунке.
- б) Вычислите зазор между поршневым пальцем и втулкой.
Зазор между пальцем и втулкой:
- номинальный:
- 4D33, 4D36 — 0,03-0,05 мм
- 4D34-T4, 4D35 — 0,03-0,04 мм
- D4AF, D4AK, D4AE — 0,02-0,05 мм
- предельно допустимый — 0,10 мм
Если зазор превышает предельно допустимый, то замените втулку.
4. Поверьте зазор между поршневым пальцем и поршнем.

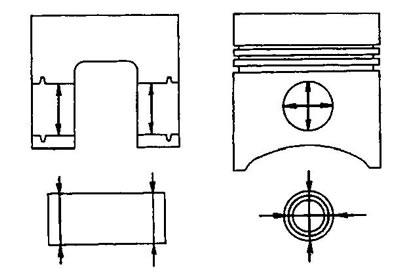

- а) Измерьте диаметр поршневого пальца и внутренний диаметр бобышек поршня в нескольких точках, показанных на рисунке.
- б) Вычислите зазор между поршневым пальцем и поршнем.
Зазор между поршневым пальцем и поршнем:
- номинальный:
- D4AK, D4AE — 0,004-0,019 мм
- остальные — 0,007-0,021 мм
- предельно допустимый — 0,050 мм
Если зазор превышает предельно допустимый, то замените поршень или поршневой палец.
