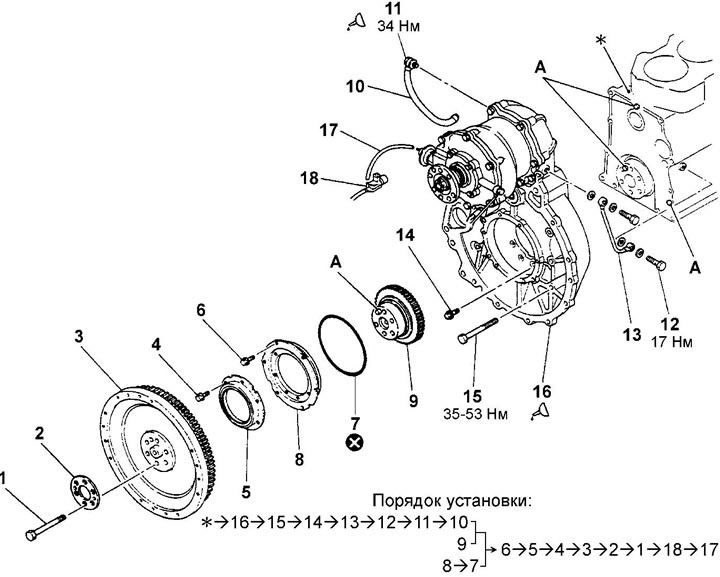

Снятие и установка коробки отбора мощности от двигателя (4D33, 4D34-T4, 4D35, 4D36 (модели с АКПП выпуска после 1995 года)). 1, 4, 6, 14, 15 - болт, 2 - проставка, 3 - пластина гидротрансформатора, 5 - задний сальник коленчатого вала, 7 - кольцевое уплотнение, 8 - держатель заднего сальника коленчатого вала, 9 - ведущая шестерня, 10 - шланг, 11 - соединение, 12 - болт с проушиной, 13 - трубка, 16 - корпус маховика с коробкой отбора мощности в сборе, 17 - воздушная трубка, 18 - электропневмоклапан, * - блок цилиндров, А - установочный штифт.

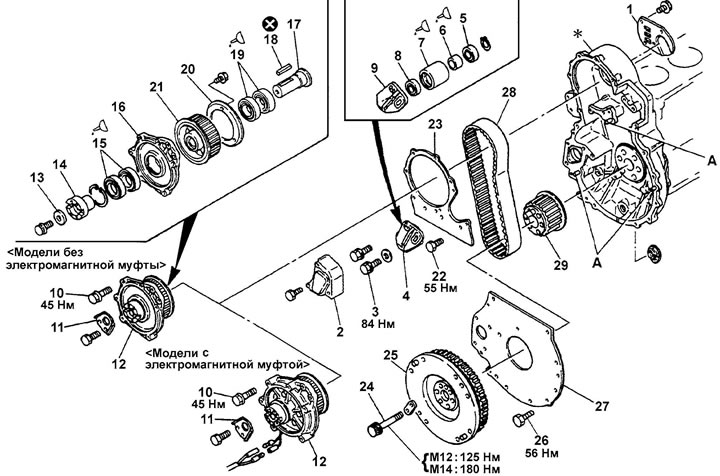

Снятие и установка коробки отбора мощности от двигателя (4D33, 4D34-T4, 4D35, 4D36). 1 - крышка подшипника, 2 - крышка натяжного ролика, 3, 10, 22, 24, 26 - болт, 4 - натяжной ролик в сборе, 5, 8, 15, 19 - подшипник, 6 - проставка, 7 - натяжной ролик, 9 - рычаг натяжителя, 11 - стопорная пластина, 12 - шкив коробки отбора мощности в сборе, 13 - шайба, 14 - муфта коробки отбора мощности, 16 - корпус подшипников, 17 - вал коробки отбора мощности, 18 - шпонка, 20 - фланец шкива, 21 - шкив коробки отбора мощности, 23 - пластина, 25 - маховик в сборе, 27 - задняя пластина, 28 - зубчатый ремень, 29 - шкив коленчатого вала, * - корпус маховика, А - установочный штифт
Примечание:
- При снятии коробки отбора мощности пользуйтесь сборочным рисунком. Номера деталей, указанные на рисунке, совпадают с порядком их снятия (кроме моделей выпуска после 1995 г.). Установка производится в порядке, обратном снятию.
- При установке обратите внимание операции, представленные ниже.

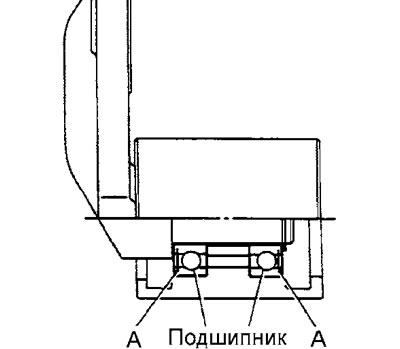

1. Установите подшипники натяжного ролика торцами "А", как показано на рисунке.

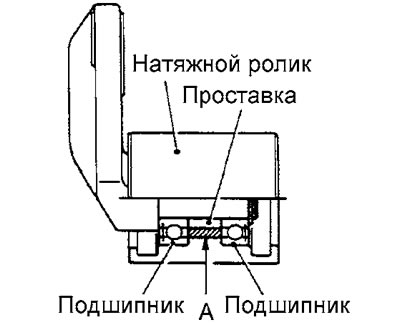

2. Нанесите смазку в полость "А".
3. Установите подшипники.

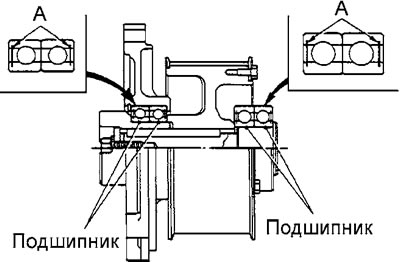

- а) Установите подшипники торцами "А", как показано на рисунке.

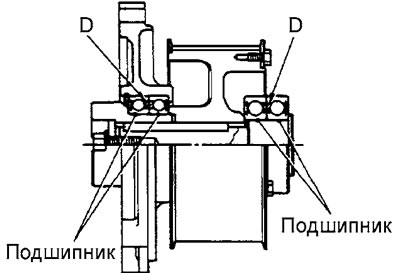

- б) Нанесите немного смазки в полость "D".
4. Отрегулируйте натяжение зубчатого ремня.
- а) Ослабьте болты крепления рычага натяжителя.
- б) Установите спецприспособление в четырехгранное отверстие рычага натяжителя.

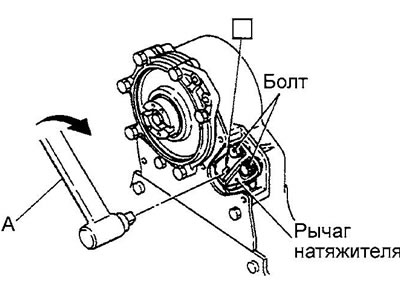

- в) Поверните спецприспособление "А" в направлении, указанном на рисунке, и затяните болты.
- Момент затяжки болтов — 84 Нм
- Момент поворота спецприспособления — 10 Нм
