Примечание: используйте специальное приспособление, чтобы заменить втулку верхней головки шатуна. Составные части специального приспособления МН062455 - Набор съемника втулки верхней головки шатуна:
- А — втулка
- В — втулка
- С — съемник
- D — опора
- Е — кронштейн
- F — пластина
- G — гайка
1. Снимите верхний вкладыш подшипника нижней головки шатуна, если он не снят.
2. Прикрепите шатун к опоре "D" кронштейном "Е" и пластиной "F".

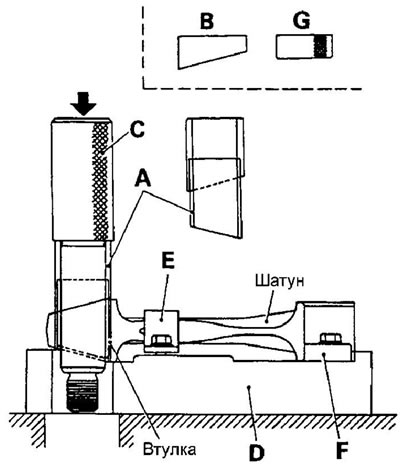

3. Закрепите втулку "А" на съемнике "С", как показано на рисунке, и медленно выпрессовывайте втулку шатуна, с нагрузкой приблизительно 50000 Н (5000 кг).
Найти оригинал можно на ресурсе [HyundaiBook.ru]
4. Нанесите тонкий слой моторного масла на периферийную поверхность втулки шатуна и на поверхность отверстия в верхней головке шатуна.

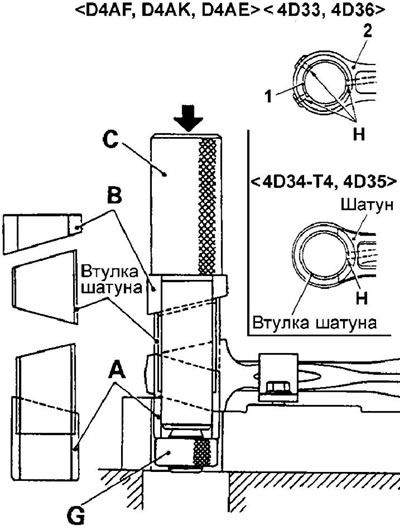

5. Установите втулку "В", втулку шатуна, втулку "А" и съемник "С" в шатун, как показано на рисунке, и закрепите их гайкой "G".
6. Совместите масляные отверстия в точках "Н" и медленно запрессовывайте втулку в шатун под нагрузкой приблизительно 50000 Н.
7. После запрессовки обработайте втулку верхней головки шатуна разверткой до обеспечения установленного зазора между втулкой и поршневым пальцем.
Внимание: после операции развертывания вставьте поршневой палец во втулку верхней головки шатуна и проверьте, что палец перемещается плавно без чрезмерного люфта.
