Снятие двигателя и трансмиссии (Hyundai) (с одиночной кабиной)

Примечание:

• При снятии двигателя с трансмиссией пользуйтесь сборочными рисунками.
• Перед снятием двигателя слейте охлаждающую жидкость и моторное масло (см. главу "Техническое обслуживание и общие процедуры проверок и регулировок").

Снятие и установка жгута проводов двигателя

Примечание: при снятии жгута проводов пользуйтесь сборочными рисунками.

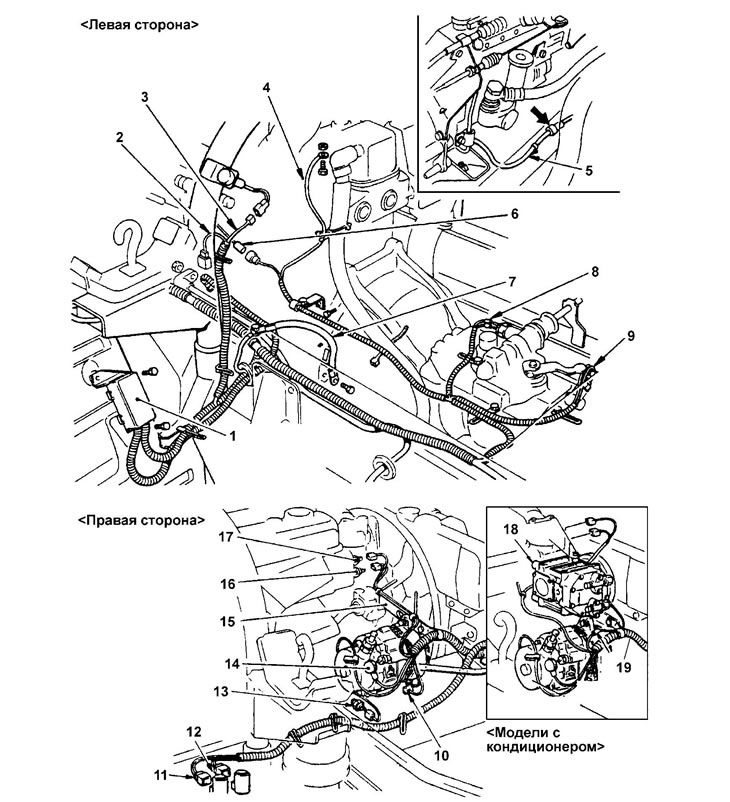

Снятие и установка жгута проводов двигателя. 1 - блок плавких вставок, 2 - проводка клапана системы повышения холостого хода, 3 - разъем цепи стартера, 4 - провода свечей накаливания, 5 - провода датчика частоты вращения, 6 - провода концевого выключателя холостого хода (на ТНВД), 7 - провод массы, 8 - провод выключателя запрещения запуска, 9 - провод выключателя фонарей заднего хода, 10 - выводы "R", "L" генератора, 11 - электропневмоклапан горного тормоза (модели с горным тормозом), 12 - электропневмоклапан управления дроссельной заслонкой (модели с дроссельной заслонкой), 13 - датчик аварийного давления масла, 14 - вывод "В" генератора, 15 - регулировочный кронштейн генератора, 16 - термовыключатель, 17 - датчик указателя температуры охлаждающей жидкости, 18 - компрессор кондиционера (модели с кондиционером), 19 - провода компрессора кондиционера (модели с кондиционером).

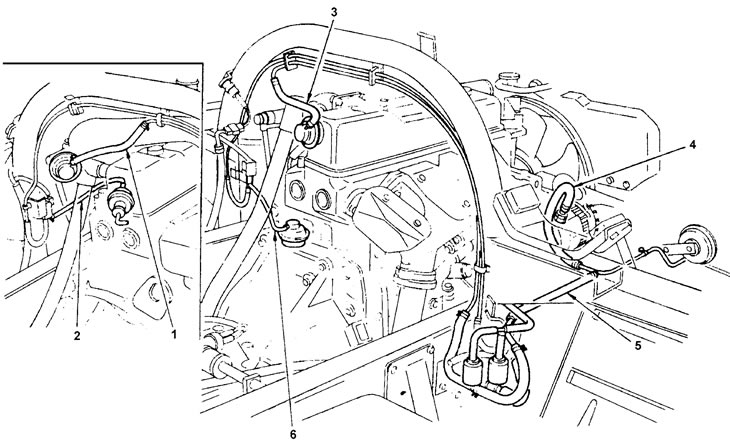

Снятие и установка вакуумных шлангов. 1, 3 - шланг системы управления дроссельной заслонкой, 2, 5, 6 - шланг электропневмоклапана, 4 - шланг вакуумного насоса.

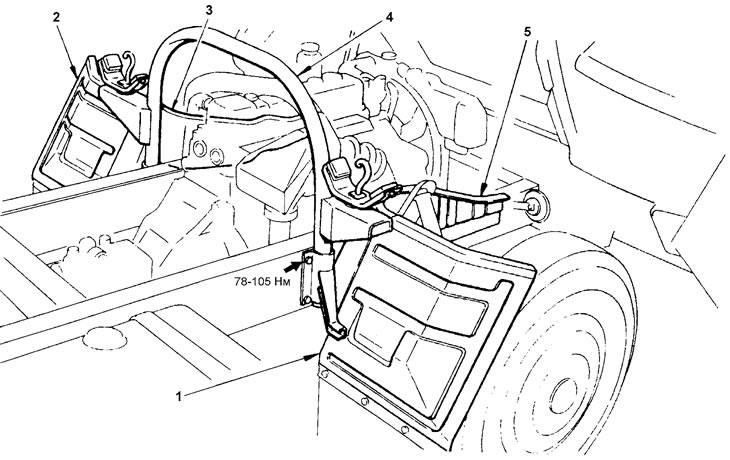

Снятие и установка деталей (около двигателя). 1 - правый брызговик, 2 - левый брызговик, 3 - левая нижняя защитная панель, 4 - задняя стойка кабины, 5 - левая нижняя защитная панель.

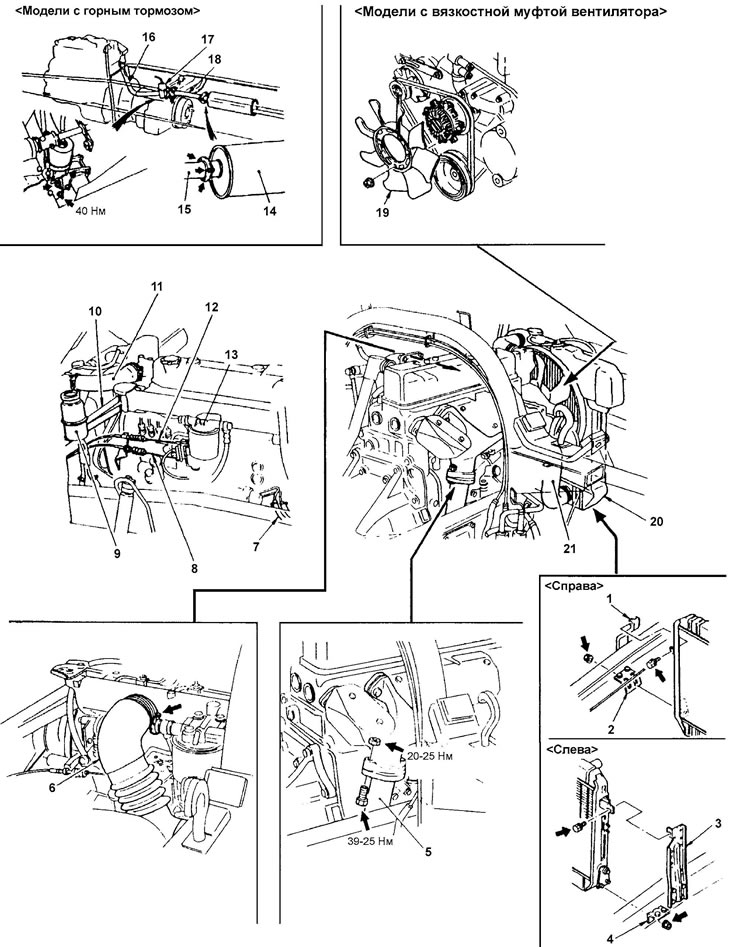

Снятие и установка двигателя с трансмиссией в сборе. 1,3- кронштейн радиатора, 2, 4 - нижний кронштейн, 5 - приемная труба системы выпуска, 6 - впускной воздушный шланг, 7 - топливный шланг, 8 - трос останова двигателя, 9 - бачок рабочей жидкости усилителя рулевого управления, 10 - шланг отопителя, 11 - верхний шланг радиатора, 12-трос акселератора, 13 - топливный фильтр, 14 - глушитель, 15, 16, 18-передняя труба системы выпуска, 17 - горный тормоз, 19 - вентилятор радиатора системы охлаждения, 20 - радиатор, 21 - выпускной шланг радиатора.

Снятие и установка деталей трансмиссии

Примечание:

• нанесите метки на фланцы коробки передач и карданного вала для правильности последующей сборки'
• временно подвесьте карданный вал к раме.
• у моделей с МКПП при снятии рабочего цилиндра сцепления при отсоединенном шланге гидропривода сцепления в систему попадет воздух, поэтому снимайте цилиндр не отсоединяя шланг.
• после снятия рабочего цилиндра сцепления временно подвесьте его к раме автомобиля.

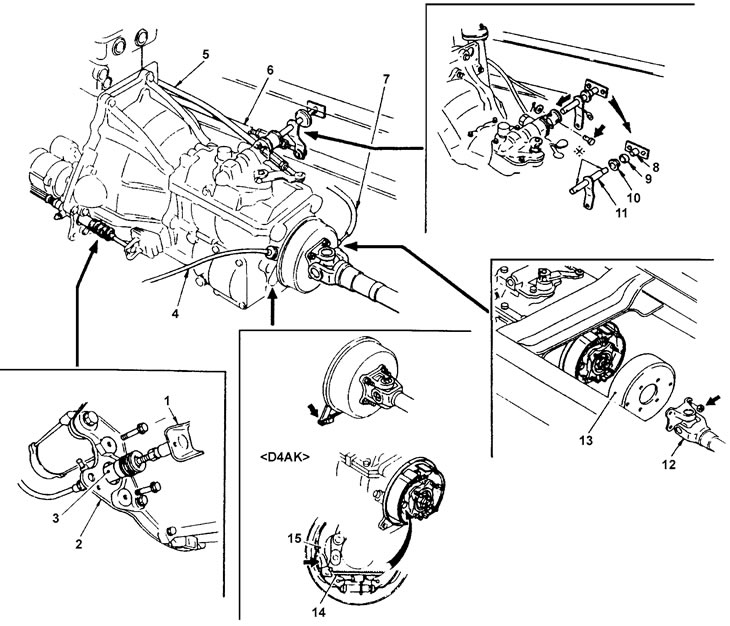

Снятие и установка деталей трансмиссии. 1 - вилка выключения сцепления, 2 - задняя пластина, 3 - рабочий цилиндр сцепления, 4 - трос привода спидометра, 5 - тяга выбора передачи КПП, 6 - тяга переключения передачи КПП, 7, 14 - трос стояночного тормоза, 8 - кронштейн, 9 - втулка, 10 - колпачок, 11 - вал, 12 - карданный вал, 13 - барабан стояночного тормоза, 15 - рычаг тормоза.

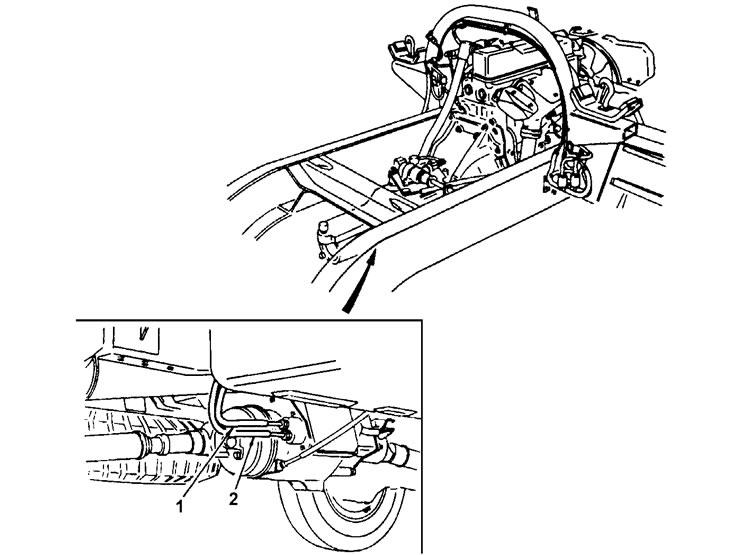

Снятие и установка деталей трансмиссии. 1 - трос управления режимами HI/LO, 2 - трос переключения режима 2WD/4WD.

Снятие двигателя и трансмиссии

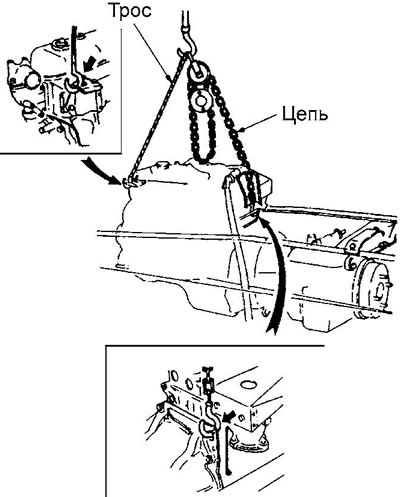

• а) Подцепите трос с крюком за кронштейн для снятия двигателя, а цепь за отверстие в задней пластине. Медленно поднимите двигатель до тех пор пока это возможно.

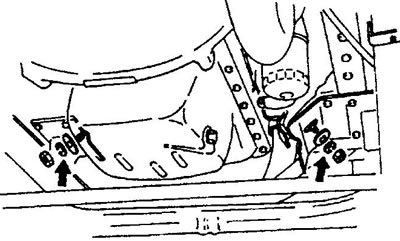

• б) Отверните гайки, указанные на рисунке.

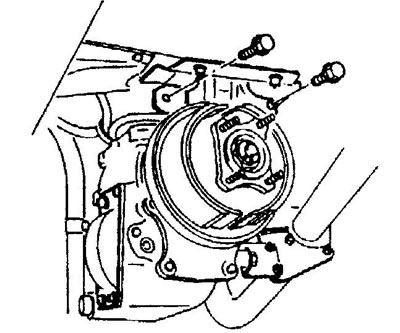

• в) Отверните болты крепления от трансмиссии.

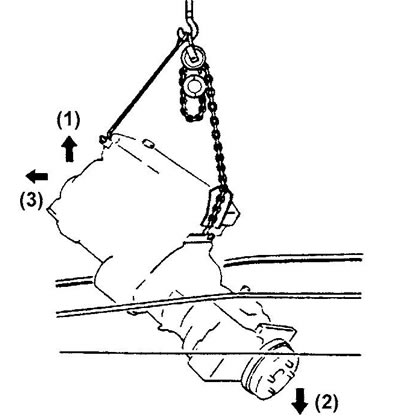

• г) При помощи тала (крана) и блока поднимите переднюю часть двигателя (1) и опустите заднюю (2). Затем переместите двигатель и трансмиссию в сборе вперед (3) и снимите двигатель.

Примечание: следите, чтобы при отсоединении силового агрегата не повредить заднюю пластину о заднюю опору двигателя.

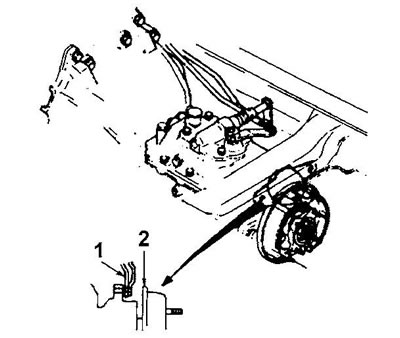

1 - задняя опора двигателя, 2 - задняя пластина.

Установка двигателя и трансмиссии

Примечание: установка двигателя и трансмиссии осуществляется в порядке, обратном снятию.

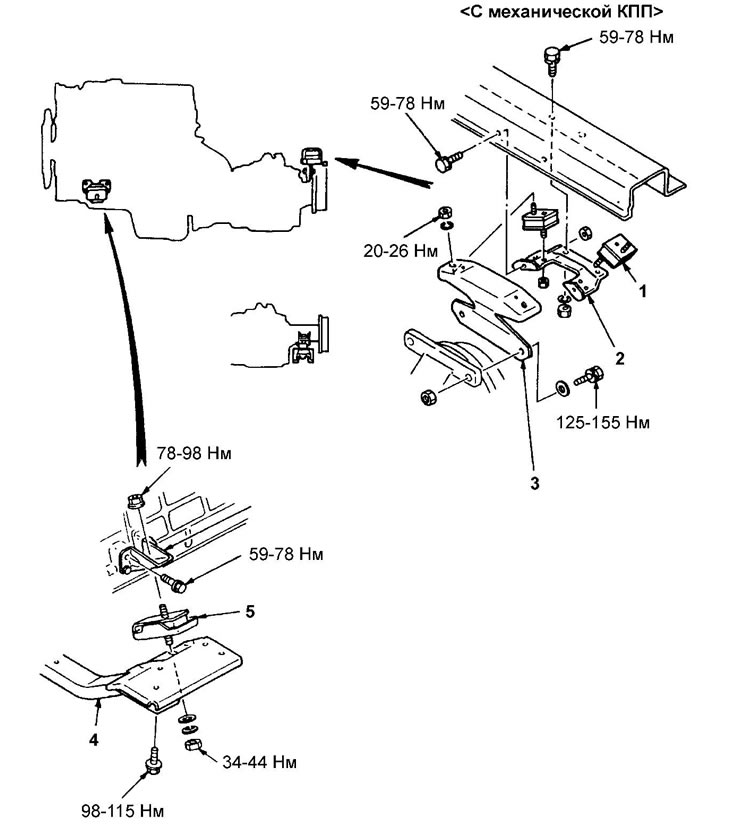

Снятие и установка двигателя и трансмиссии. 1, 5 - резиновая подушка, 2 - задняя нижняя опора двигателя, 3 - задняя верхняя опора двигателя, 4 - передняя опора двигателя.
