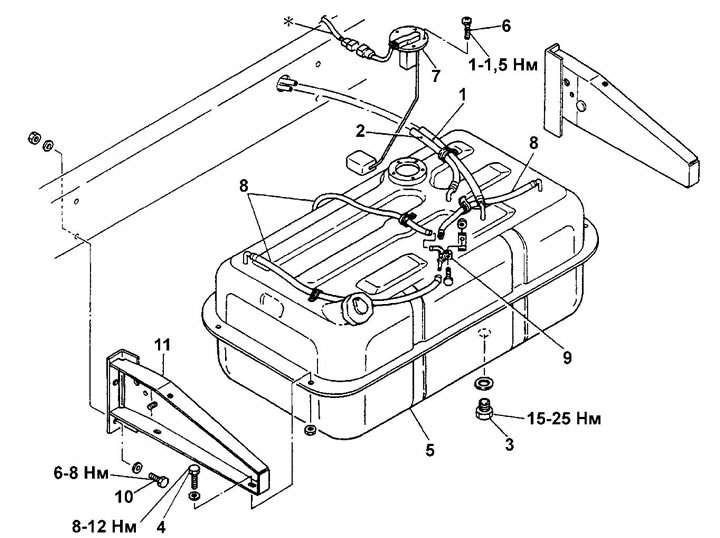

Топливный бак. 1 - шланг подачи топлива, 2 - возвратный шланг, 3 - сливная пробка, 4 - болт, 5 - топливный бак, 6 - винт, 7 - датчик уровня топлива, 8 - вентиляционная трубка, 9 - обратный клапан, 10 - болт, 11 - кронштейн.

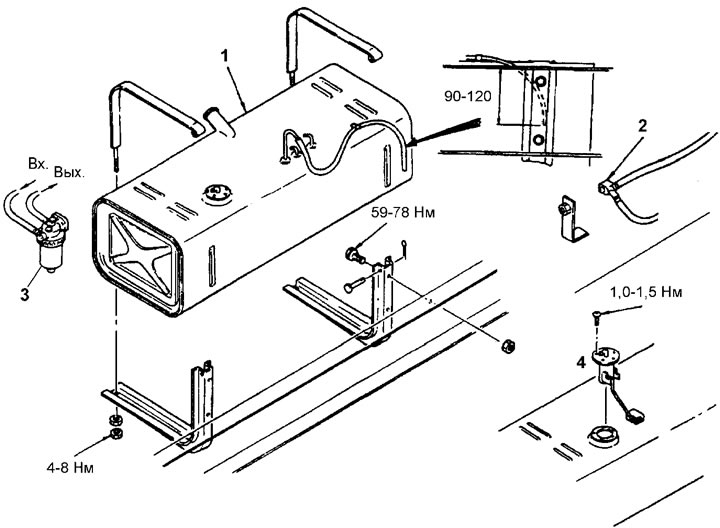

Снятие и установка топливного бака на 100 литров (Hyundai). 1 - топливный бак, 2 - клапан, 3 - водоотстойник, 4 - датчик уровня топлива.

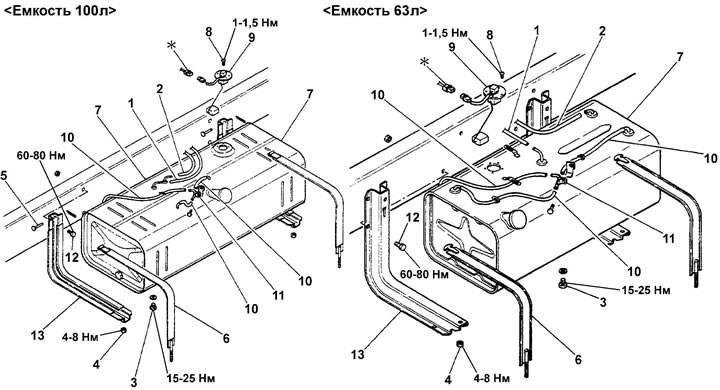

Топливные баки емкостью 100 литров и 63 литра. 1 - шланг подачи топлива, 2 - возвратный шланг, 3 - сливная пробка, 4 - гайка, 5 - штифт, 6 - пластина крепления, 7 - топливный бак, 8 - винт, 9 - датчик уровня топлива, 10 - вентиляционная трубка, 11 - обратный клапан, 12 - болт, 13 - кронштейн.
Внимание: снятие и разборка узлов и деталей осуществляются в порядке номеров, указанных на рисунках. Сборка и установка осуществляются в порядке, обратном разборке и снятию. При этом следует обращать внимание на дополнительные примечания.
Примечание: перед работой с топливным баком слейте из него топливо.

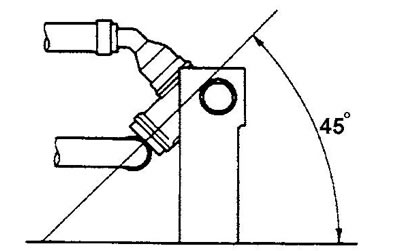

Установите обратный клапан под углом 45°, как показано на рисунке.
