Проверка коромысел клапанов

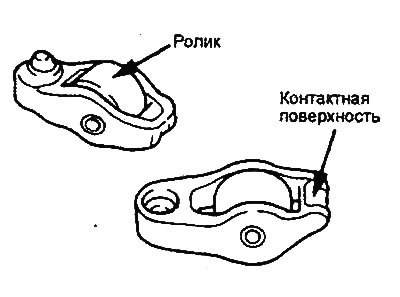

1. Проверьте поверхность ролика коромысла клапана, замените коромысло при наличии местных износов, повреждений, задиров;
2. Проверьте вращение ролика и замените коромысло клапана при наличии заедания или повышенного люфта.
3. Проверьте состояние поверхности толкателя коромысла (место контакта с торцом стержня клапана) на отсутствие повреждений или задиров. Замените коромысло при обнаружении значительного износа.
Проверка герметичности и очистка гидрокомпенсаторов
Внимание:.
- Гидрокомпенсатор является прецизионной деталью. Не допускайте попадания в него пыли, грязи и других посторонних частиц.
- Не разбирайте гидрокомпенсатор.
- При промывке гидрокомпенсатора используйте только чистое дизельное топливо.
1. Подготовьте три емкости ("А", "В" и "С") с достаточным количеством чистого дизельного топлива (примерно 5 литров), чтобы полностью погрузить гидрокомпенсатор, расположенный вертикально.
2. Поместите гидрокомпенсатор в емкость "А" и очистите его снаружи. Если отложения трудно удалить, то используйте нейлоновую щетку.
3. Очистка внутренних полостей гидрокомпенсатора.

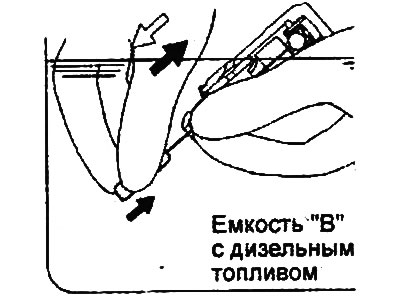

- а) Погрузите гидрокомпенсатор в ёмкость "В", как показано на рисунке.
- б) Слегка нажимая вниз стальной внутренний шарик гидрокомпенсатора с помощью специального стержня, одновременно перемещайте плунжер вверх-вниз (5-10 раз), пока плунжер не начнет плавно перемещаться. В результате будет устранено зависание плунжера и удалено загрязненное масло.
Внимание: пружина стального шарика слабая, поэтому работоспособность гидрокомпенсатора может ухудшиться в случае сильного надавливания на стержень при удалении воздуха.
Примечание: если плунжер остается неподвижным или обнаружено другая неисправность механизма, то замените гидрокомпенсатор.
- в) Извлеките гидрокомпенсатор из емкости, затем слегка нажмите на стальной шарик, чтобы плунжер вытолкнул дизельное топливо из камеры высокого давления.
Внимание: убедитесь, что масляное отверстие в корпусе гидрокомпенсатора направлено к емкости "В".
Материал был получен с веб-ресурса [HyundaiBook.ru]
- г) Повторите операции по п.п. а) - в) еще раз для завершения промывки.
4. Удаление воздуха из гидрокомпенсатора.
- а) Погрузите гидрокомпенсатор в емкость "С" плунжером вверх.

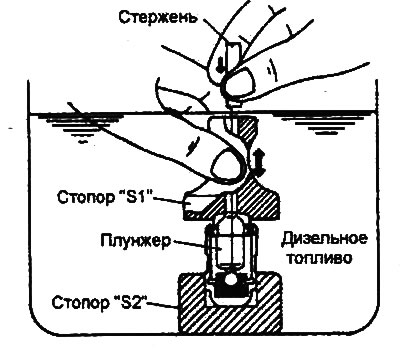

- б) Слегка нажимая вниз стальной внутренний шарик гидрокомпенсатора с помощью специального стержня, одновременно перемещайте плунжер вверх-вниз (четыре-пять раз) для удаления воздуха, пока плунжер не начнет плавно перемещаться.
Примечание: использование специальных приспособлений (стопоров) для сжатия гидрокомпенсатора облегчает процесс удаления воздуха.
Внимание: пружина стального шарика слабая, поэтому работоспособность гидрокомпенсатора может ухудшиться в случае сильного надавливания на стержень при удалении воздуха.
- в) Извлеките специальный инструмент из гидрокомпенсатора. Нажмите на плунжер. Если переместить плунжер затруднительно, то гидрокомпенсатор в нормальном состоянии. Если плунжер перемещается свободно, то операцию удаления воздуха необходимо повторить. Если и после этого плунжер перемещается свободно, то замените гидрокомпенсатор.
Внимание: после завершения операции по удалению воздуха установите гидрокомпенсатор вертикально вверх для предотвращения вытекания дизельного топлива.
5. После проведения операции по удалению воздуха установите гидрокомпенсатор в специальное приспособление (стенд для проверки герметичности гидрокомпенсатора).

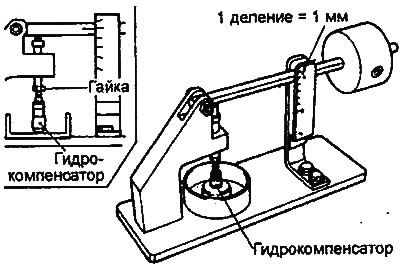

Примечание: при установке гидрокомпенсатора на испытательный стенд регулировочной гайкой стенда отрегулируйте прибор по высоте гидрокомпенсатора, как показано на рисунке.
6. После того как плунжер гидрокомпенсатора опустился примерно на 0,2-0,5 мм, измерьте время опускания плунжера на 1 мм. Замените гиддокомпенсатор, если измеренное время не соответствует номинальному значению.
- Номинальное значение: 4-20 с (при температуре дизельного топлива 15-20°C)
