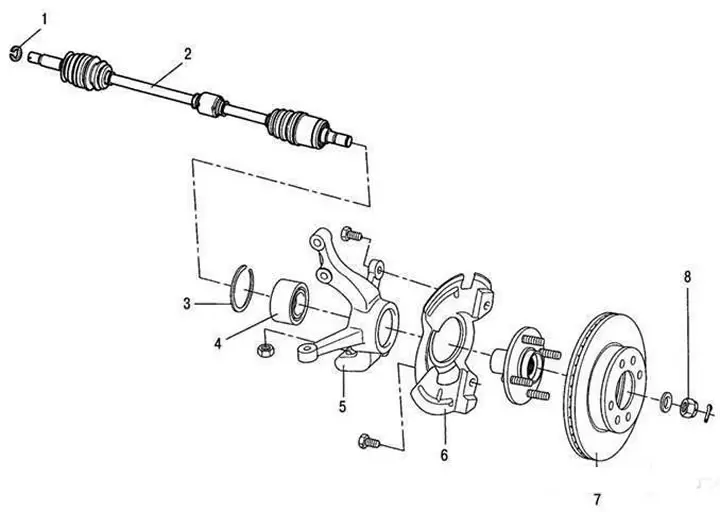

Привод переднего колеса: 1 – стопорное кольцо; 2 – вал привода колеса; 3 – стопорное кольцо; 4 – подшипник ступицы; 5 – поворотный кулак; 6 – защитный кожух; 7 – тормозной диск; 8 – гайка крепления привода в ступице переднего колеса.
Привод каждого колеса состоит из двух шарниров равных угловых скоростей и вала. Наружный шарнир состоит из корпуса, сепаратора, внутренней обоймы и шести шариков. В корпусе шарнира и в обойме выполнены канавки для размещения шариков. Канавки в продольной плоскости выполнены по радиусу, что обеспечивает требуемый угол поворота наружного шарнира.
Шлицевой наконечник корпуса шарнира устанавливается в ступицу переднего колеса и крепится к ней гайкой. Обойма шарнира устанавливается на шлицах вала между пружинной шайбой, упорным кольцом и стопорным кольцом.
Примечание. Для предотвращения падения съемника 09568-34000 подвесьте его на проволоке или веревке к какой-либо близко расположенной детали.
Внутренний шарнир отличается от наружного тем, что дорожки корпуса и обоймы выполнены прямыми, что позволяет деталям шарнира перемещаться в продольном направлении (это необходимо для компенсации перемещений, вызываемых колебаниями передней подвески и силового агрегата), а также тем, что передающими крутящий момент двигателя элементами являются не шарики, а ролики.
В наружном шарнире устанавливаются шарики одной сортировочной группы, при необходимости заменяются все шесть шариков шарнира; шарики должны быть одной сортировочной группы.
Детали шарниров смазываются специальной смазкой для шарниров равных угловых скоростей, которая закладывается в корпуса шарниров при сборке. Герметизация шарниров обеспечивается резиновыми защитными чехлами, которые крепятся металлическими стяжными хомутами.
