Антиблокировочная система тормозов

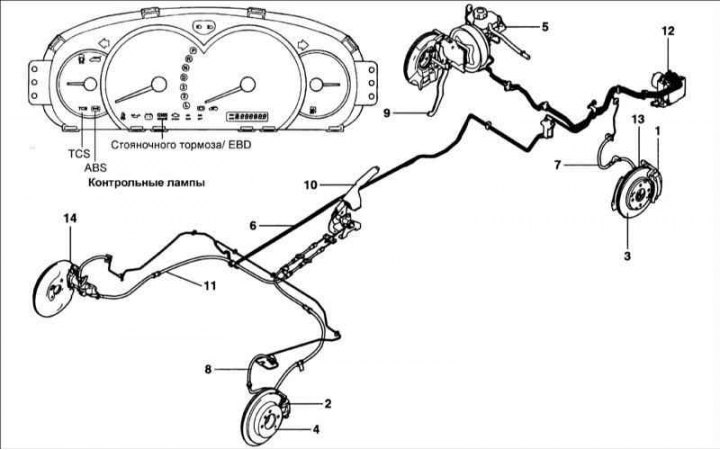

1 – передний тормоз; 2 – задний тормоз; 3 – передний тормозной диск; 4 – задний тормозной диск; 5 – вакуумный усилитель тормозов и главный тормозной цилиндр; 6 – тормозная трубка; 7 – передняя тормозная трубка; 8 – задняя тормозная трубка; 9 – педаль тормоза; 10 – рычаг стояночного тормоза; 11 – трос стояночного тормоза; 12 – блок управления ABS (HECU); 13 – передний датчик частоты вращения колеса; 14 – задний датчик частоты вращения колеса
Антиблокировочная система тормозов (ABS) управляет давлением в гидравлическом приводе тормозов каждого колеса в отдельности и уменьшает давление жидкости в том колесном тормозном механизме, колесо которого начинает блокироваться.
ABS выполняет следующие функции:
- Улучшение стабильности управления автомобилем при объезде препятствий даже в процессе торможения.
- Уменьшение тормозного пути при интенсивном торможении при сохранении стабильности и управляемости автомобиля даже при прохождении поворотов.
Антиблокировочная система тормозов работает на основании информации от четырех датчиков, передаваемой блоку ABS. Система управляет каждым колесом в отдельности и уменьшает давление жидкости в том колесном тормозном механизме, колесо которого начинает блокироваться.
При нормальных условиях стандартная тормозная система осуществляет торможение до момента блокирования колеса, обнаруживаемого блоком управления ABS. Когда блок управления ABS обнаруживает блокирование колеса, он управляет каждым клапаном для увеличения или уменьшения давления.
Блок управления ABS определяет частоту вращения и норму замедления каждого колеса на основании информации от датчиков частоты вращения колеса. При торможении частота вращения колеса уменьшается и блок ABS определяет разницу между скоростью автомобиля и частотой вращения колеса. Если замедление некоторых колес превышает ожидаемое значение, блок ABS определяет начало блокировки и открывает соответствующие электромагнитные клапаны, чтобы уменьшить давление тормозной жидкости. При этом частота вращения колеса увеличивается и электромагнитный клапан сброса давления закрывается и происходит увеличение давления тормозной жидкости в рабочем тормозном цилиндре соответствующего колеса.
EBD (Электронное распределение тормозного усилия)
EBD дополнительно применяется вместо регулятора давления, чтобы идеально распределить давление к передним и задним тормозам, для предотвращения блокировки задних колес при интенсивном торможении.
