Регулятор давления (Hyundai Elantra XD)

Регулятор давления регулирует давление в приводе тормозных механизмов задних колес в зависимости от нагрузки на заднюю ось автомобиля. С увеличением нагрузки он обеспечивает прохождение тормозной жидкости к колесным цилиндрам задних тормозов, от чего повышается давление в их контуре и улучшается эффективность работы задних тормозных механизмов. Не разбирайте регулятор давления.

Проверка функции ограничения давления

1. Снимите регулятор давления с главного тормозного цилиндра.

2. Подсоедините два манометра, один – на входной стороне и один – на стороне выхода регулятора давления.

Внимание! После подсоединения манометров удалите воздух из тормозной системы.

3. Нажмите педаль тормоза и измерьте входное и выходное давления.

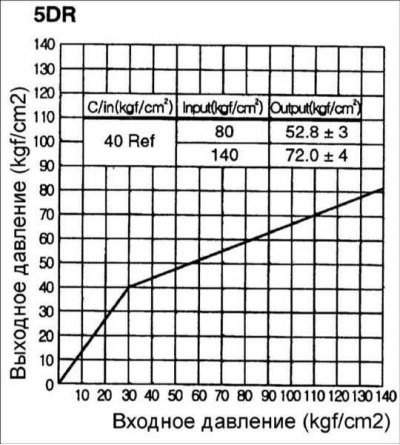

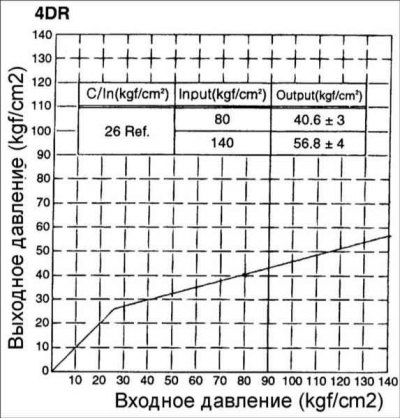

Если давления находятся в пределах допустимых амплитуд, как показано на рисунке, регулятор давления исправен.



4. Снимите манометры и подсоедините трубки тормозной системы в первоначальном положении и удалите воздух из тормозной системы.

Установка регулятора давления

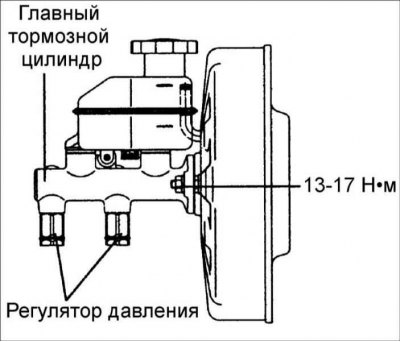

1. Установите главный тормозной цилиндр.



2. Затяните соединительные гайки крепления трубок и удалите воздух из тормозной системы.

• Момент затяжки соединительных гаек: 13–17 Н·м
• Момент затяжки гаек крепления регулятора давления: 35–55 Н·м
