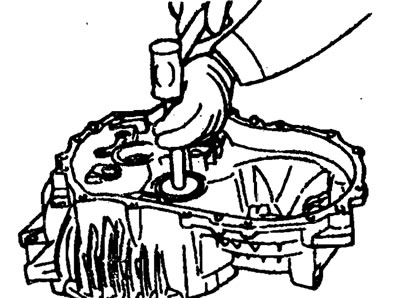

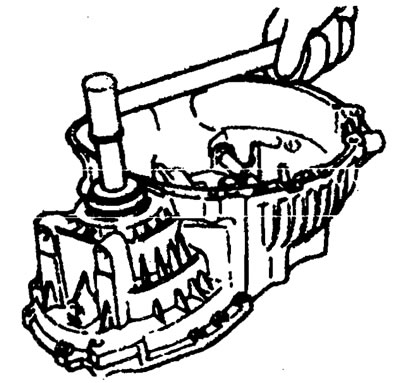

2. Установите переднее масляное уплотнение ведущего вала с помощью специнструмента (09431-21000).
Предупреждение. Не используйте повторно масляное уплотнение.
3. Установите масляную направляющую вторичного вала.
4. С помощью специнструмента (09532-11500) установите наружное кольцо подшипника вторичного вала.
5. Установите вал управления в сборе.

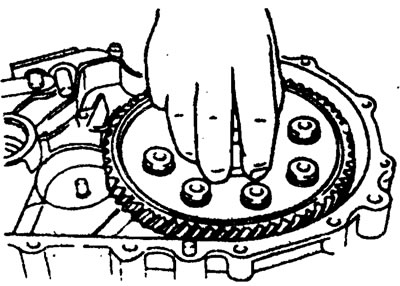

6. Установите узел дифференциальной передачи.

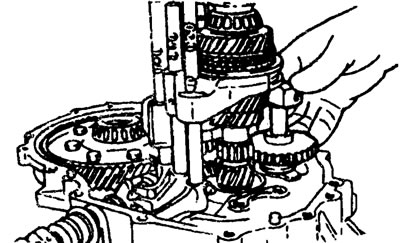

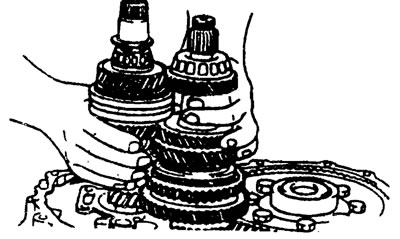

7. Установите ведущий вал в йборе и вторичный вал в сборе.

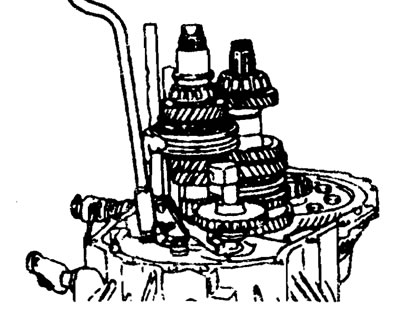

8. Установите на место узлы штоков переключения передач.
1) Установите обойму синхронизатора первой и второй передач в нейтральном положении.
2) Установите обойму синхронизатора третьей и четвертой передач в нейтральном положении.

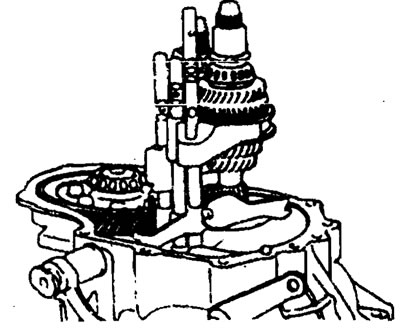

3) Установите узлы штока переключения передач и вил.
9. Установка пружинного штифта.

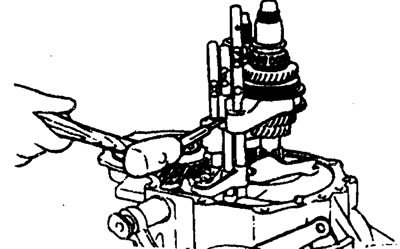

1) Установите пружинные штифты с помощью специнструмента (09414-11100) или бородка с тонким цилиндрическим концом.

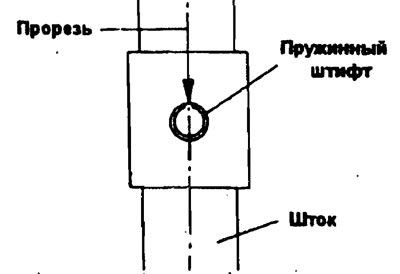

2) При установке следите за тем, чтобы прорезь . пружинного штифта сравнялась с центральной линией штока.
Предупреждение. Пружинные штифты не подлежат повторному использованию.
10. Установите шестерню заднего хода.
11. Установите рычаг реверса.

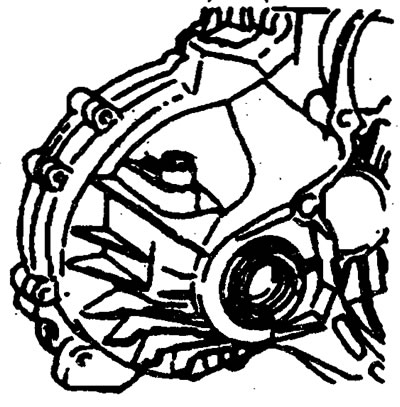

12. С помощью специнструмента (09461-21200) установите масляное уплотнение ведущего вала в картере коробки передач.
Предупреждение. Масляное уплотнение не подлежит повторному использованию.

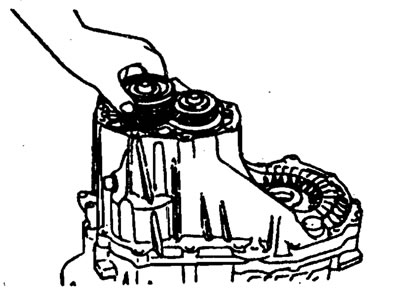

13. Установите наружное кольцо подшипника вторичного вала и распорную втулку с помощью спец-инструментов (09500-11000, 09432-22100А).
14. Установка распорной втулки.
1) Установите два кусочка припоя диаметром 3 мм на наружное кольцо подшипника, как показано на рисунке.
2) На время установите картер коробки передач и затяните болты требуемым моментом, затем снимите картер коробки передач.
3) Извлеките расплющенный припой.
4) Измерьте толщину расплющенного припоя. Выберите и установите соответствующие распорные втулки.
| Осевой люфт | Стандартное значение, мм |
| Входной вал | 0.05-0.10 |
| Выходной вал | 0.05-0.10 |
| Дифференциал | 0.15-0.20 |

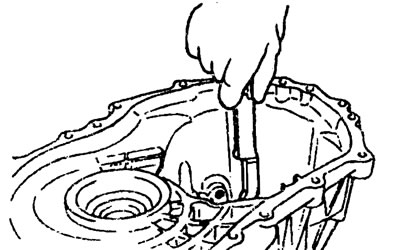

15. Установите масляную направляющую в картер коробки передач.

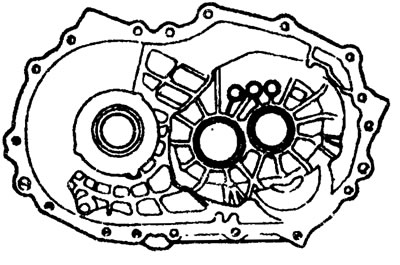

16. Нанесите уплотняющее вещество на стыковую поверхность картера коробки передач.
Уплотняющее вещество — MS721-40.

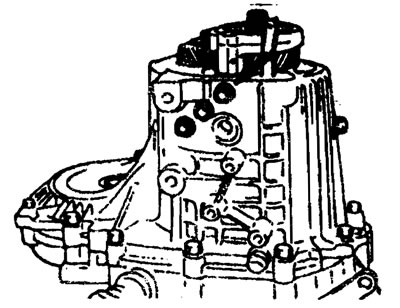

17. Установите картер коробки передач на картер сцепления и затяните болты
Момент затяжки
Картер коробки несдач — 35-42 Нм

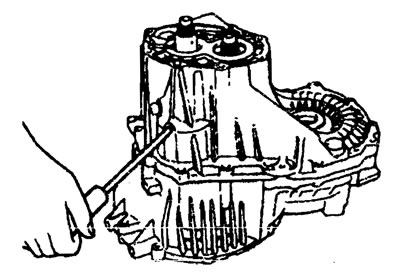

18. С помощью отвертки отцентрируйте вал.

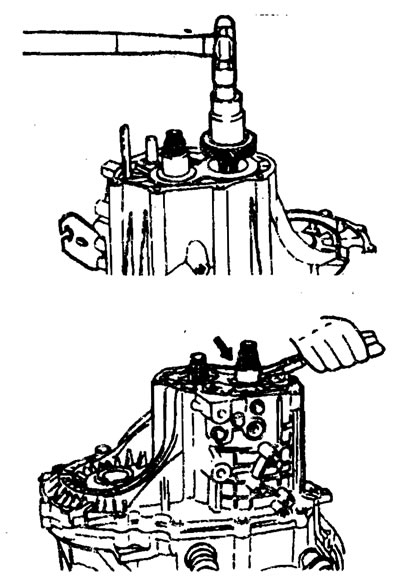

19. Затяните болт оси шестерни заднего хода требуемым моментом затяжки.
Момент затяжки
Болт оси шестерни заднего хода — 43-55 Нм

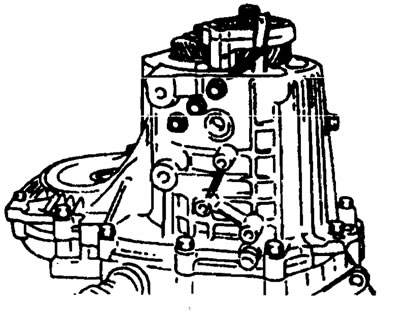

20. Установите шарики, пружины и болты с уплотнением.

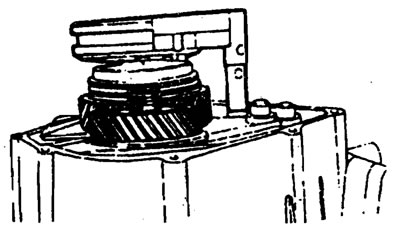

21. С помощью специнструмента (09432-33300) установите шестерню вторичного вала.
22. Установите шестерню пятой передачи, игольчатый ролико-подшипник, кольцо синхронизатора и ступицу синхронизатора.
23. Одновременно установите вилку переключения пятой передачи и обойму синхронизатора.
24. Установка контргайки.
1) С помощью рычага управления и рычага избирателя включите первую передачу.

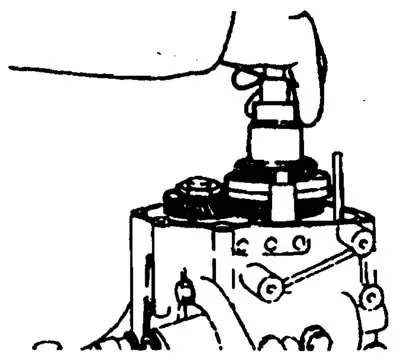

2) Втулку пятой передачи введите в зацепление с шестерней пятой передачи.
3) Затяните контргайку требуемым моментом.
25. С помощью специального инструмента (09414-11100) или бородка с тонким цилиндрическим концом установите пружинный штифт.
Предупреждение. Пружинный штифт не подлежит повторному использованию.
(Статья основана на информации сайта: «HYUNDAIBOOK.RU»)
26. При установке следите за тем, чтобы прорезь пружинного штифта сравнялась с центральной линией штока переключения передач.
27. Нанесите специальное уплотняющее вещество на заднюю крышку и установите крышку.
Уплотняющее вещество — MS 721-40
28. Установите ведомую шестерню спидометра в сборе.
Момент затяжки
Шестерня привода спидометра — 3-5 Нм
29. Установите выключатель фонаря заднего хода.

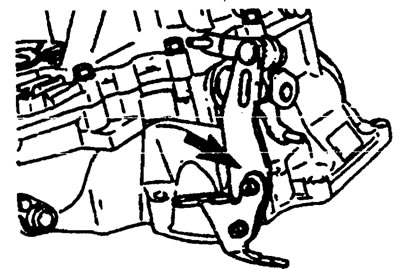

30. Установите кронштейн.

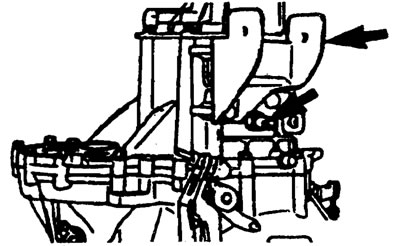

31. Установите рычаг избирателя в сборе.
Момент затяжки
Рычаг переключения в сборе — 15-22 Нм
