Разборка

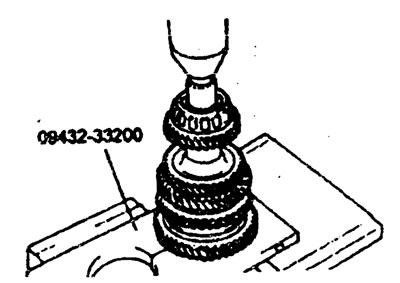

1. Снимите конический роликоподшипник, четвертную шестерню ведущего вала, прокладочное кольцо, третью шестерню вторичного вала, шестерню второй передачи в сборе с втулкой второй шестерни и игольчатым роликоподшипником, шестерню первой передачи в сборе с игольчатым роликоподшипником и втулкой и стальным шариком. Воспользуйтесь специнструментом (09432-33200).
2. С помощью специнструмента снимите задний конический роликовый подшипник.
Предупреждение. Подшипник после снятия с вала повторному использованию не подлежит.
Проверка

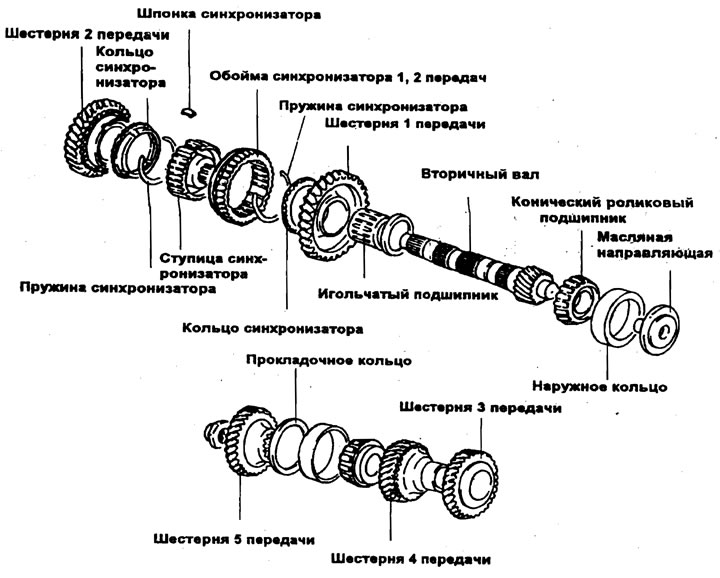

Вторичный вал

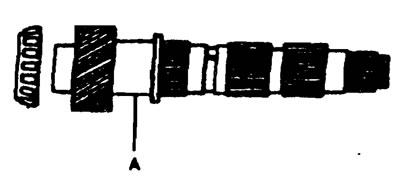

1. Проверьте наружную поверхность вторичного вала в месте установки игольчатого подшипника на предмет повреждения или чрезмерного износа (участок А).
2. Проверьте шлицы на предмет износа или повреждения.
Что касается операций проверки игольчатого подшипника, кольца синхронизатора, его обоймы, сухарей и пружины, а также шестерен, то они аналогичны операциям проверки этих деталей у ведущего вала, приведенным выше.
Сборка
Сборка ведется в порядке, обратном разборке.
