Момент затяжки: Нм
Снятие
1. Снимите консоль в сборе.

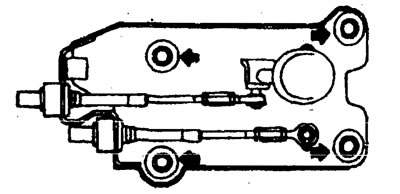

2. Снимите шплинты и зажимы (со стороны рычага переключения передач).
3. Снимите рычаг переключения передач в сборе.
4. Снимите держатель и болты.

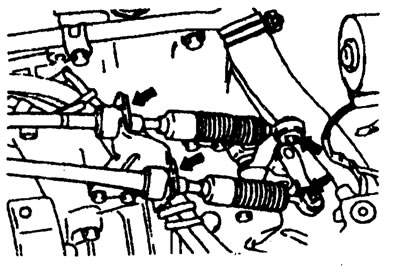

5. Снимите шплинты и зажимы (со стороны коробки передач).
6. Снимите тросы переключения и выбора.
Проверка
1. Проверьте работоспособность троса выбора и наличие повреждений.
2. Проверьте работоспособность троса переключения и наличие повреждений.
3. Проверьте наличие повреждений оболочек тросов.
4. Проверьте каждую втулку на износ, истирание, заедание, ограниченность перемещения и поврежденность.
5. Проверьте наличие ослабленных и поврежденных пружин.
Установка
1. Установите узел рычага переключения передач.
2. Установка рычага переключения передач и троса выбора.
1) Переместите в коробке передач рычаги выбора и переключения в нейтральное положение.
2) Присоединяя трос выбора к рычагу (В), отрегулируйте длину этого троса так, чтобы рычаг (В) находился в нейтральном положении.
3) Сторона резиновой втулки, имеющая кромку, на конце троса выбора должна расположиться на поверхности рычага (В).
4) Имеющая кромку сторона резиновой втулки на конце троса переключения должна расположиться у отверстия под шплинт рычага переключения.

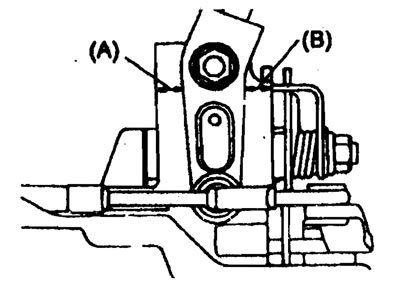

5) После присоединения троса переключения проверьте, чтобы показанные на рисунке размеры (А) и (В) были одинаковыми.
6) Перемещая рычаг переключения передач в каждое положение, убедитесь в плавности переключения передач.

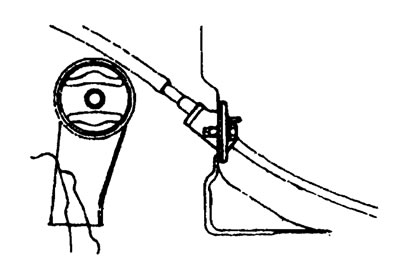

3. Установите держатель и болты.
