Перевірка розподільного валу

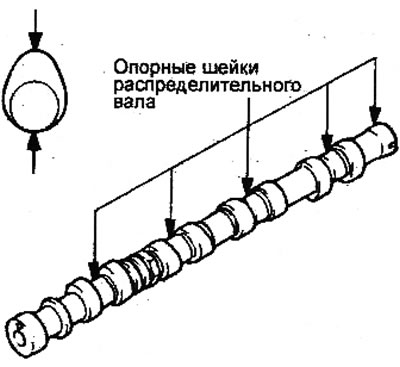

1. Перевірте шийки розподільчого валу на відсутність зносу. Якщо шийки валу значно зношені, замініть розподільний вал.
Двигуни 2,0 п/2,4 л:
- Діаметр опорної шийки розподільчого валу: 26 мм.
Двигун 2,7 л:
- Діаметр опорної шийки розподільчого валу:
- Номінальне значення: 25,964-25,980 мм
- Гранично допустиме значення: 25,914 мм

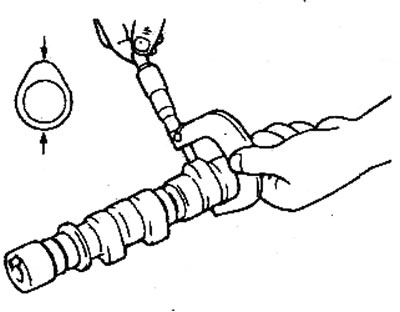

2. Перевірте частину кулачків розподільного валу, що виступає, на відсутність пошкодження. Якщо кулачки валу пошкоджені або їх знос перевищує допустиму величину, замініть розподільний вал.
Висота кулачків розподільного валу:
- Номінальне значення:
- Двигуни 2,0 л/2,4 л:
- Впускний: 35,493 мм
- Випускний: 35,317 мм
- Двигун 2,7 л: 43,95 - 44,15 мм
- Гранично допустиме значення:
- Двигуни 2,0 л / 2,4 л:
- Впускний: 34,993 мм
- Випускний: 34,817 мм
- Двигун 2,7 л: 43,450 мм
Двигуни 2,0 л/2,4 л. |
Двигун 2,7л. |
3. Перевірте поверхню тильної частини кулачків розподільчого валу на відсутність пошкодження або значного зношування, та при необхідності замініть вал.

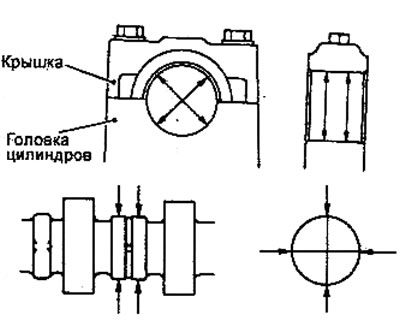

4. Перевірте стан ліжка розподільного валу (відсутність пошкодження) та масляний зазор у підшипниках розподільчого валу. Якщо знос ліжка розподільного валу перевищує допустиму величину, замініть головку циліндрів у зборі або кришки підшипників розподільчого валу.
Зазор у підшипниках розподільчого валу:
- Номінальне значення:
- Двигуни 2,0 л/2,4 л: 0,040-0,076 мм
- Двигун 2,7 л: 0,020-0,061 мм
- Гранично допустиме значення (двигун 2,7 л): 0,1 мм

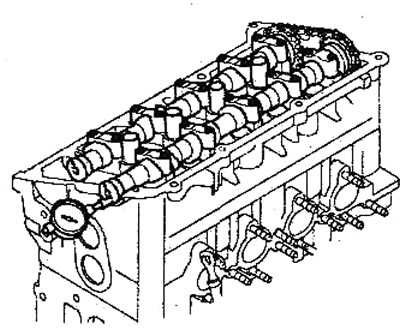

5. Виміряйте осьовий зазор розподільного валу і, якщо виміряне значення перевищує верхню межу діапазону номінальних значень, замініть розподільний вал. За потреби замініть кришки підшипників та головку циліндрів.
Номінальне значення:
- Двигун 2,0 л/2,4 л: 0,10-0,20 мм
- Двигун 2.7 л: 0,10-0,15 мм
Перевірка сальника розподільного валу
1. Перевірте робочу кромку сальника на відсутність зносу. Якщо робоча кромка зношена, замініть сальник.
2. Перевірте стан поверхні розподільного валу, що контактує з робочою кромкою сальника. Якщо поверхня валу зношена, замініть розподільний вал.
