Цртање. 2.177. Компоненте система за хлађење радијатора
Уклањање
Одвојите конектор мотора вентилатора хладњака.

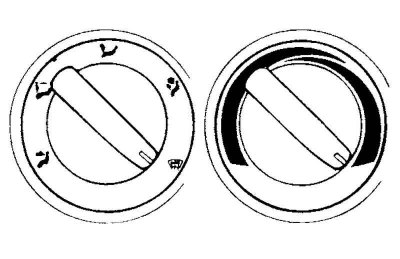

Цртање. 2.178. Прекидач регулатора температуре
Прекидач регулатора температуре поставите у положај максималног грејања (слика 2.178).
Одврните чеп за испуштање хладњака и испразните расхладну течност.
Одвојите горње и доње црево хладњака и цев експанзионе посуде.
На моделима са аутоматским мењачем, одвојите црева хладњака уља аутоматског мењача.
Пажња! Након одвајања црева хладњака уља аутоматског мењача, потребно је чеповима затворити отворе на цревима, спојницама хладњака и цевима аутоматског мењача како би се спречило цурење уља из аутоматског мењача и улазак страних честица унутра.
Уклоните вијке носача хладњака.
Уклоните радијатор заједно са електричним вентилатором радијатора.
Уклоните електрични вентилатор са радијатора.
Испитивање
Проверите радијатор на савијање или оштећење ребара, као и на стране предмете између ребара.
Проверите радијатор да ли има оштећења и наслага каменца, рђе или знакова корозије.
Проверите црева хладњака на пукотине, оштећења или пропадање (истрошеност).
Проверите да ли експанзиони резервоар има оштећења.
Проверите да ли је опруга поклопца хладњака оштећена.
Проверите притисак отварања вентила поклопца хладњака помоћу специјалног тестера да бисте проверили систем хлађења.
Мотор вентилатора хладњака

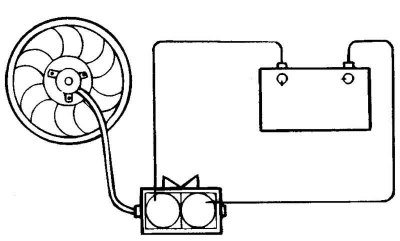

Цртање. 2.179. Провера вентилатора хладњака
Проверите да ли се вентилатор хладњака окреће када се напон акумулатора примени на терминале мотора (слика 2.179).
Проверите да ли има било какве стране буке када се вентилатор хладњака окреће.
Инсталација
Напуните хладњак и експанзиони резервоар чистом расхладном течношћу.
Покрените мотор и загрејте га док се вентил термостата не отвори. Затим искључите мотор.
Скините поклопац хладњака и додајте течност у дно грла за пуњење хладњака, а затим додајте течност у експанзиони резервоар до горње ознаке.
Уверите се да нема цурења течности из радијатора, црева или прикључака.
