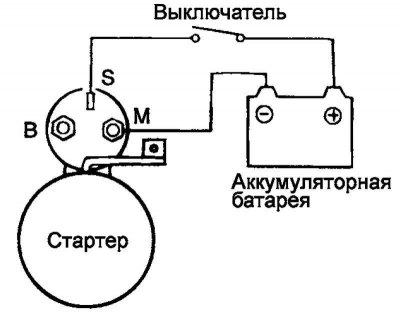

Цртање. 7.56. Шема за подешавање аксијалног зазора погонског зупчаника
Повежите жице са терминала акумулатора од 12 В (преко прекидача) на прикључке "С" (+) и "М" (–) вучног релеја (слика 7.56).
Поставите прекидач у положај "Укључено" и зупчаник покретача ће се кретати напред док се не заустави.
Пажња! Ова провера се мора обавити брзо, не више од 10 с, како би се спречило прегоревање намотаја стартера.

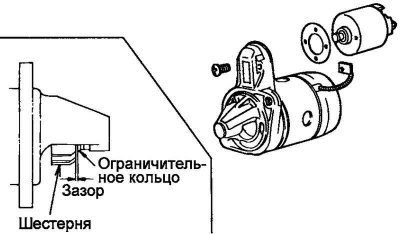

Цртање. 7.57. Провера аксијалног зазора погонског зупчаника
Помоћу мерача, измерите аксијални зазор између погонског зупчаника и зауставног прстена. Ако аксијални зазор не одговара опсегу номиналних вредности, онда га подесите тако што ћете поставити или уклонити подлошке за подешавање између вучног релеја и предњег носача стартера (Сл. 7.57).
Номинални зазор: 0,5–2,0 мм.
