Оглавление: Снятие ⇓ Установка ⇓

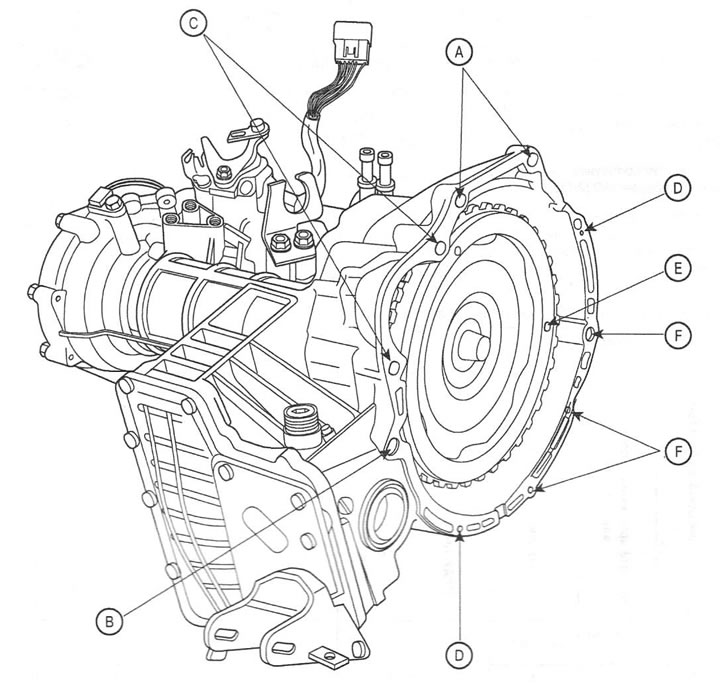

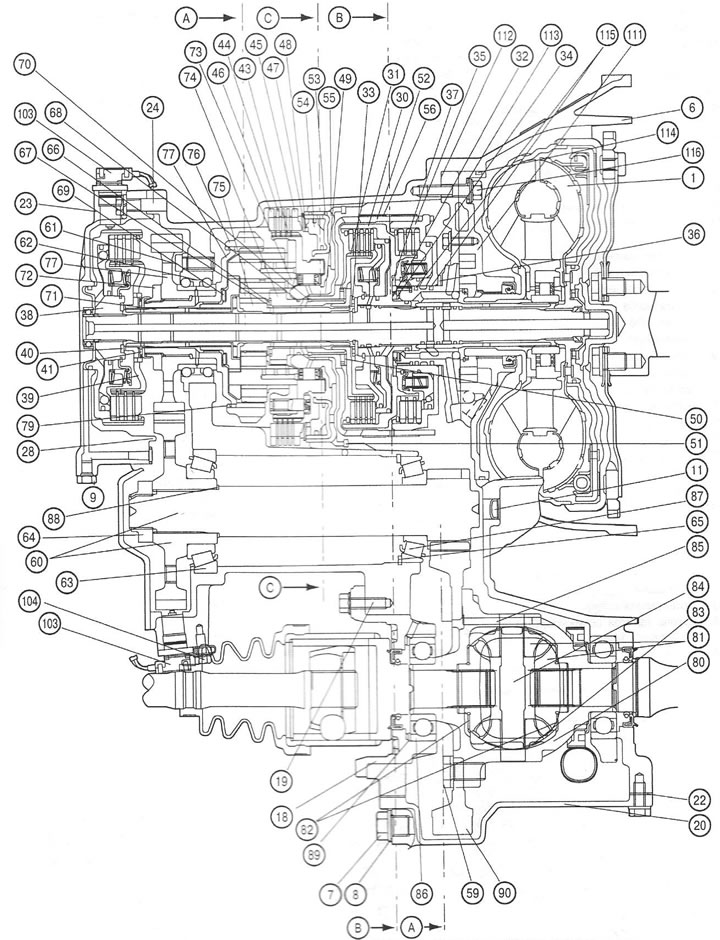

Перечень элементов к рисункам

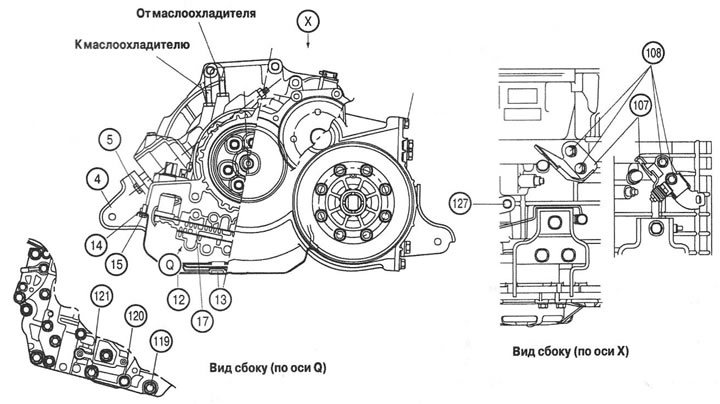

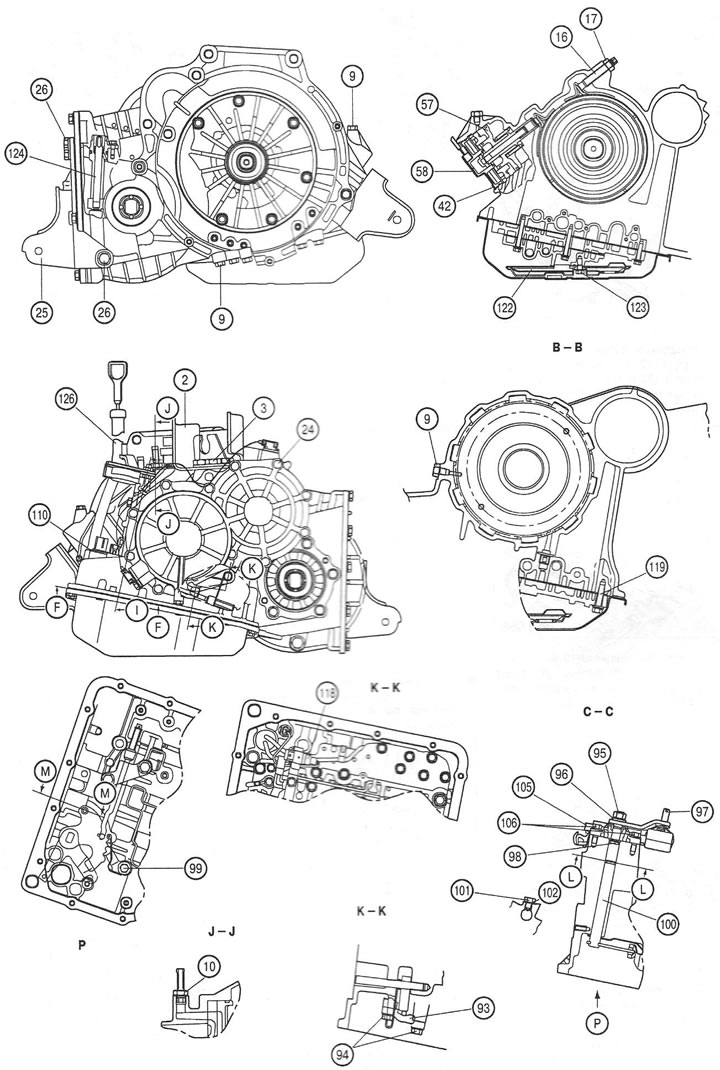

1. Гидротрансформатор; 2. Кронштейн опоры коробки передач; 3. Шайба; 4. Кронштейн передней опоры силового агрегата; 5. Шайба; 6. Картер коробки передач; 7. Сливная пробка; 8. Прокладка; 9. Заглушка масляного канала; 10. Штуцер патрубка радиатора ATF; 11. Крышка; 12. Масляный поддон; 13. Магнит; 14. Прокладка; 15. Винт; 16. Регулировочный винт; 17. Гайка; 18. Держатель подшипника дифференциала; 19. Винт; 20. Крышка картера главной передачи; 21. Шайба; 22. Прокладка; 23. Задняя крышка картера коробки передач; 24. Винт; 25. Кронштейн задней опоры силового агрегата; 26. Винт; 27. Винт; 28. Уплотнительное кольцо; 29. Сапун; 30. Задняя фрикционная муфта; 31. Ступица задней муфты; 32. Упорный подшипник; 33. Упорный подшипник; 34. Обойма подшипника; 35. Передняя фрикционная муфта; 36. Упорная шайба; 37. Упорная шайба; 38. Концевая муфта; 39. Ступица концевой муфты; 40. Упорная шайба; 41. Упорный подшипник; 42. Стопорное кольцо; 43. Диск тормоза; 44. Фрикционный диск; 45. Нажимной диск; 46. Упорный диск; 47. Возвратная пружина; 48. Пружина; 49. Упорный подшипник; 50. Обойма подшипника; 51. Стопорное кольцо; 52. Барабан тормоза включения пониженной передачи; 53. Уплотнительное кольцо; 54. Поршень тормоза понижающей передачи и заднего хода; 55. Центральная опора; 56. Ленточный тормоз понижающей передачи; 57. Поршень тормоза понижающей передачи; 58. Выключатель пониженной передачи; 59. Винт; 60. Ведомая шестерня промежуточной передачи; 61. Винт; 62. Шариковый подшипник; 63. Роликовый подшипник; 64. Контргайка; 65. Стопорное кольцо; 66. Упорный подшипник; 67. Обойма подшипника; 68. Сальник; 69. Упорный подшипник; 70. Стопорное кольцо; 71. Вал концевой муфты; 72. Контргайка; 73. Водило планетарной передачи; 74. Солнечная шестерня передачи заднего хода; 75. Солнечная шестерня передачи переднего хода; 76. Коронная шестерня; 77. Ведущая шестерня промежуточной передачи; 78. Фланец; 79. Стопорное кольцо; 80. Коробка сателлитов; 81. Шестерни дифференциала; 82. Опорная шайба; 83. Шайба шестерни; 84. Ось сателлитов; 85. Стопорный штифт; 86. Шариковый подшипник; 87. Боковой подшипник; 88. Дистанционная шайба; 89. Дистанционная шайба; 90. Ведомая шестерня главной передачи; 91. Шестерня привода спидометра; 92. Стопорная пластина; 93. Опора штока; 94. Винт; 95. Гайка; 96. Пружинная шайба; 97. Рычаг ручного управления; 98. Уплотнительное кольцо; 99. Винт; 100. Вал ручного управления; 101. Винт; 102. Уплотнительное кольцо; 103. Датчик частоты вращения вала; 104. Винт; 105. Датчик положения селектора АКПП; 106. Винт; 107. Кронштейн троса селектора; 108. Винт; 109. Хомут; 110. Стопорное кольцо; 111. Масляный насос; 112. Прокладка; 113. Уплотнительное кольцо; 114. Уплотнительное кольцо; 115. Уплотнительное кольцо; 116. Винт; 117. Узел клапанов; 118. Датчик температуры трансмиссионной жидкости; 119. Винт; 120. Винт; 121. Винт; 122. Масляный фильтр; 123. Винт; 124. Втулка шестерни привода спидометра; 125. Винт; 126. Заливная горловина; 127. Винт; 128. Маслоизмерительный щуп.
1. Гидротрансформатор; 2. Кронштейн опоры коробки передач; 3. Шайба; 4. Кронштейн передней опоры силового агрегата; 5. Шайба; 6. Картер коробки передач; 7. Сливная пробка; 8. Прокладка; 9. Заглушка масляного канала; 10. Штуцер патрубка радиатора ATF; 11. Крышка; 12. Масляный поддон; 13. Магнит; 14. Прокладка; 15. Винт; 16. Регулировочный винт; 17. Гайка; 18. Держатель подшипника дифференциала; 19. Винт; 20. Крышка картера главной передачи; 21. Шайба; 22. Прокладка; 23. Задняя крышка картера коробки передач; 24. Винт; 25. Кронштейн задней опоры силового агрегата; 26. Винт; 27. Винт; 28. Уплотнительное кольцо; 29. Сапун; 30. Задняя фрикционная муфта; 31. Ступица задней муфты; 32. Упорный подшипник; 33. Упорный подшипник; 34. Обойма подшипника; 35. Передняя фрикционная муфта; 36. Упорная шайба; 37. Упорная шайба; 38. Концевая муфта; 39. Ступица концевой муфты; 40. Упорная шайба; 41. Упорный подшипник; 42. Стопорное кольцо; 43. Диск тормоза; 44. Фрикционный диск; 45. Нажимной диск; 46. Упорный диск; 47. Возвратная пружина; 48. Пружина; 49. Упорный подшипник; 50. Обойма подшипника; 51. Стопорное кольцо; 52. Барабан тормоза включения пониженной передачи; 53. Уплотнительное кольцо; 54. Поршень тормоза понижающей передачи и заднего хода; 55. Центральная опора; 56. Ленточный тормоз понижающей передачи; 57. Поршень тормоза понижающей передачи; 58. Выключатель пониженной передачи; 59. Винт; 60. Ведомая шестерня промежуточной передачи; 61. Винт; 62. Шариковый подшипник; 63. Роликовый подшипник; 64. Контргайка; 65. Стопорное кольцо; 66. Упорный подшипник; 67. Обойма подшипника; 68. Сальник; 69. Упорный подшипник; 70. Стопорное кольцо; 71. Вал концевой муфты; 72. Контргайка; 73. Водило планетарной передачи; 74. Солнечная шестерня передачи заднего хода; 75. Солнечная шестерня передачи переднего хода; 76. Коронная шестерня; 77. Ведущая шестерня промежуточной передачи; 78. Фланец; 79. Стопорное кольцо; 80. Коробка сателлитов; 81. Шестерни дифференциала; 82. Опорная шайба; 83. Шайба шестерни; 84. Ось сателлитов; 85. Стопорный штифт; 86. Шариковый подшипник; 87. Боковой подшипник; 88. Дистанционная шайба; 89. Дистанционная шайба; 90. Ведомая шестерня главной передачи; 91. Шестерня привода спидометра; 92. Стопорная пластина; 93. Опора штока; 94. Винт; 95. Гайка; 96. Пружинная шайба; 97. Рычаг ручного управления; 98. Уплотнительное кольцо; 99. Винт; 100. Вал ручного управления; 101. Винт; 102. Уплотнительное кольцо; 103. Датчик частоты вращения вала; 104. Винт; 105. Датчик положения селектора АКПП; 106. Винт; 107. Кронштейн троса селектора; 108. Винт; 109. Хомут; 110. Стопорное кольцо; 111. Масляный насос; 112. Прокладка; 113. Уплотнительное кольцо; 114. Уплотнительное кольцо; 115. Уплотнительное кольцо; 116. Винт; 117. Узел клапанов; 118. Датчик температуры трансмиссионной жидкости; 119. Винт; 120. Винт; 121. Винт; 122. Масляный фильтр; 123. Винт; 124. Втулка шестерни привода спидометра; 125. Винт; 126. Заливная горловина; 127. Винт; 128. Маслоизмерительный щуп.
Снятие
Примечание: перед отсоединением помечайте все шланги и разъемы.
1. Отсоедините провода сначала от отрицательной, а затем - от положительной клеммы АКБ.

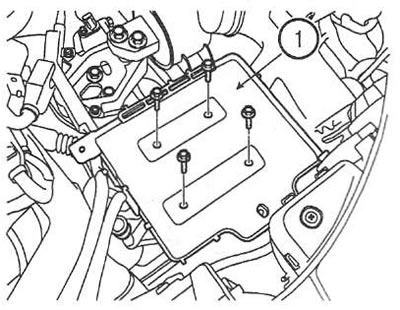

2. Снимите АКБ и полку (1).

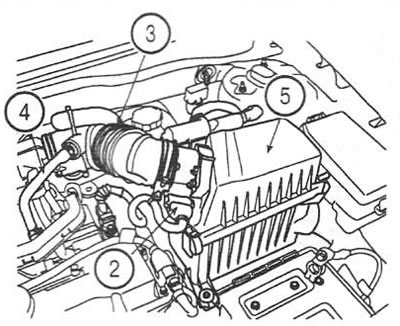

3. Отсоедините разъем датчика расхода воздуха (2). Отсоедините воздухопровод (3) и вентиляционный шланг (4). Снимите крышку воздушного фильтра (5).

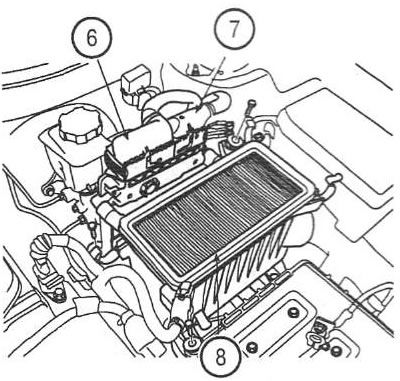

4. Отсоедините разъемы (6 и 7) блока управления двигателем. Извлеките фильтрующий элемент и снимите корпус воздушного фильтра (8).

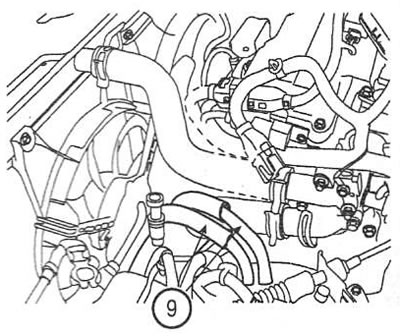

5. Отсоедините патрубки (9) радиатора трансмиссионной жидкости.
Материал републикован с веб-портала: www.hyundaibook.ru

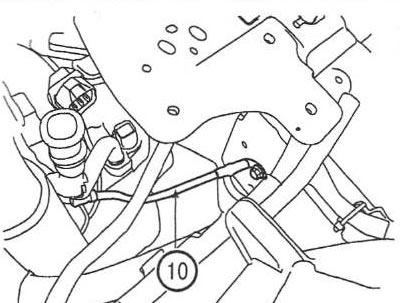

6. Отсоедините провод «массы» (10) от коробки передач.

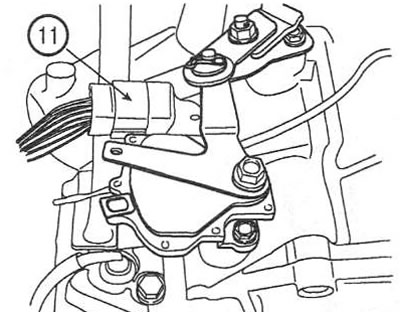

7. Отсоедините разъем датчика положения селектора (11).

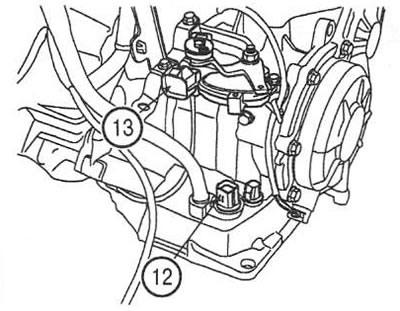

8. Отсоедините разъемы узла электромагнитных клапанов (12) и датчика температуры трансмиссионной жидкости (13).

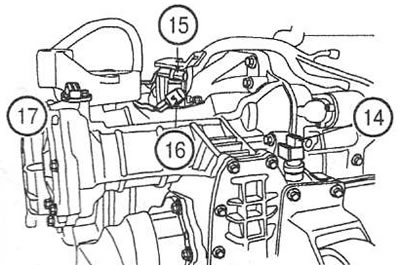

9. Отсоедините разъемы датчика спидометра (14), выключателя пониженной передачи (15), датчиков частоты вращения входного (16) и выходного (17) валов.

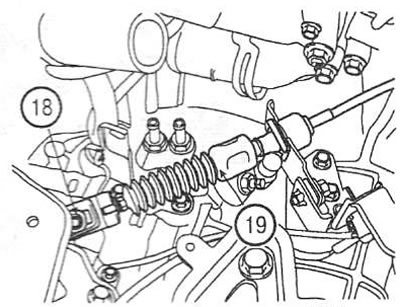

10. Открутите гайку (18) и отсоедините трос рычага селектора (19).

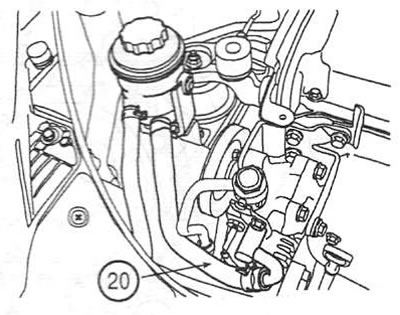

11. Отсоедините питающий патрубок (20) ГУР и слейте жидкость.

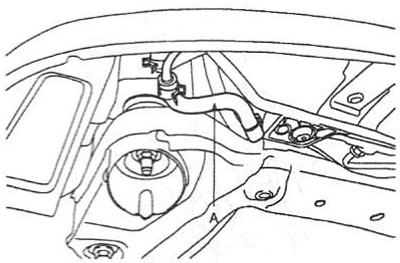

12. Отсоедините возвратный патрубок (21) ГУР.

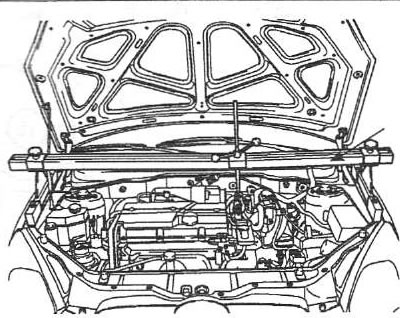

13. Установите траверсу со стойками и подцепите подъемные проушины двигателя крюками.

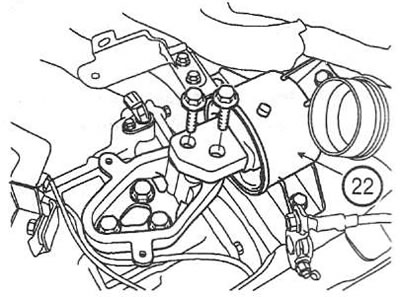

14. Открутите винты кронштейна опоры коробки передач (22). Момент затяжки: 70-95 Нм.

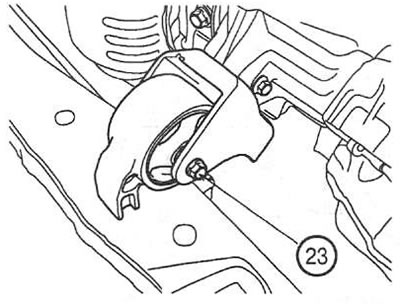

15. Открутите болт (23) передней опоры силового агрегата. Момент затяжки: 50-65 Нм.

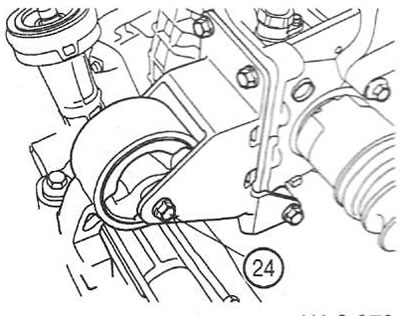

16. Открутите болт (24) задней опоры силового агрегата. Момент затяжки: 5065 Нм.
17. Снимите передний и боковой брызговики двигателя.
18. Снимите передние колеса.

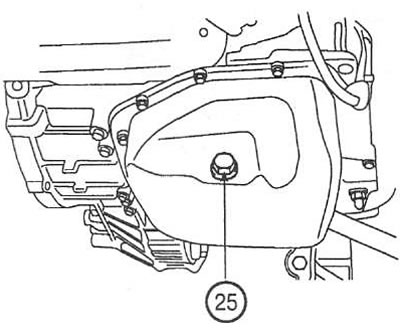

19. Открутите сливную пробку поддона АКПП (25) и слейте трансмиссионную жидкость. Момент затяжки: 35-45 Нм.

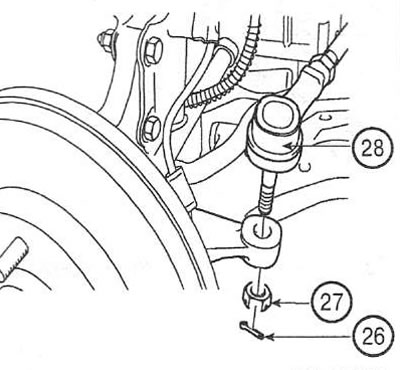

20. Извлеките шплинт (26), открутите гайку (27) и отсоедините наконечник рулевой тяги (28) от поворотного кулака с обеих сторон.

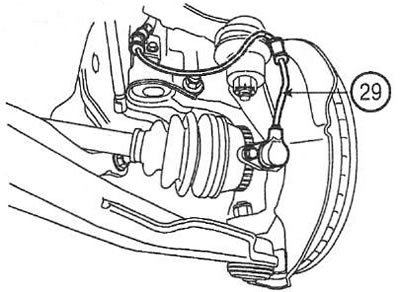

21. Снимите датчики скорости колеса (29).

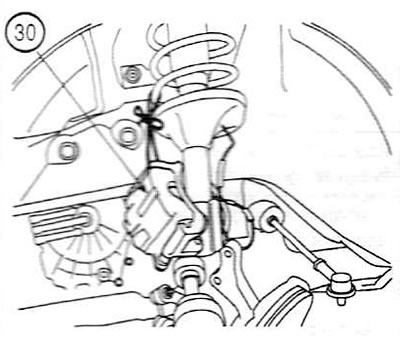

22. Снимите тормозные суппорты (30) и закрепите их на амортизаторных стойках

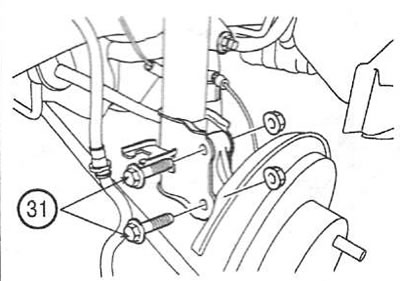

23. Откройте болты 31) поворотного кулака с обеих сторон.

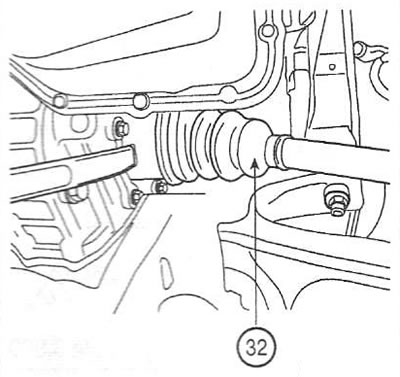

24. Отделите приводные валы (32) от коробки передач.

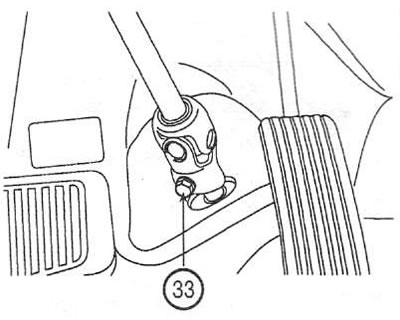

25. Открутите болт (33) шарнира промежуточного вала.
26. Подоприте коробку передач подъемником.

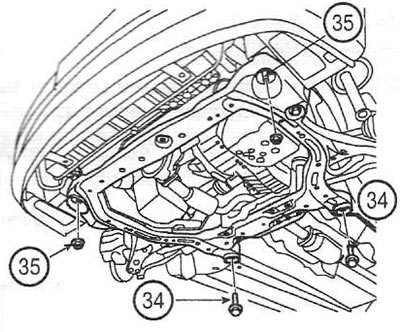

27. Открутите винты (34) и гайки (35) подрамника двигателя. Момент затяжки: 40-50 Нм (винты); 160-180 Нм (гайки).

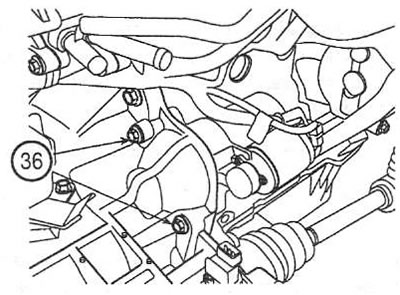

28. Открутите винты (36) стартера. Момент затяжки: 27-34 Нм.

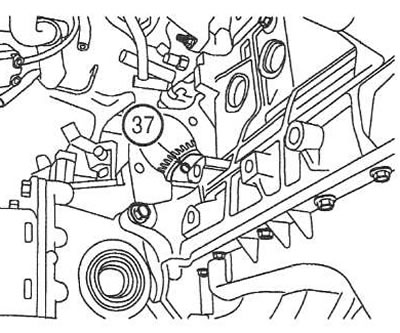

29. Прокручивая коленчатый вал, открутите винты гидротрансформатора (37). Момент затяжки: 48-53 Нм.

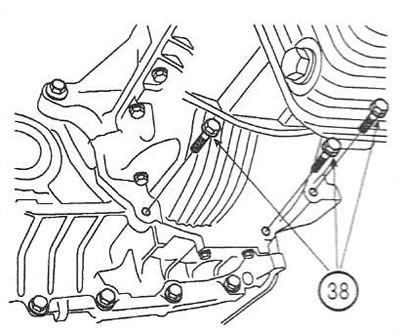

30. Открутите винты крепления коробки передач к двигателю (38). Момент затяжки: 60-80 Нм (винты М12): 43-55 Нм (винты М10).
31. Снимите коробку передач.
Установка
32. Установка выполняется в порядке, обратном снятию.
33. После установки коробки передач выполните следующие процедуры:
- залейте в коробку передач чистую трансмиссионную жидкость;
- заправьте систему ГУР рабочей жидкостью;
- проверьте отсутствие утечек из шлангов и патрубков;
- отрегулируйте трос рычага и датчика положения селектора.
