Праверка тэхнічнага стану
1. Выключыце запальванне.
2. Адлучыце раз'ём прывада кіравання завіхрэннямі.
3. Праверце на запарушванне прывада кіравання завіхрэннямі староннімі матэрыяламі.
4. Вымерайце супраціў паміж (+) і (-) вывадамі кіравання электрарухавіком.
5. Праверце адпаведнасць супраціўлення спецыфікацыі.
6. Вымерайце супраціўленне паміж вывадамі харчавання і «масы» датчыка.
7. Праверце адпаведнасць супраціўлення спецыфікацыі.
Зняцце
1. Павярніце ключ запальвання ў становішча «OFF» і адлучыце адмоўны (-) провад ад акумулятарнай батарэі.

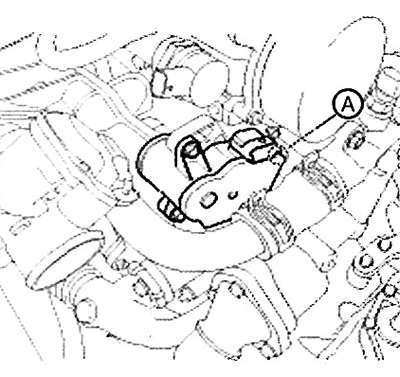

2. Адлучыце раз'ём (А) прывада кіравання завіхрэннямі.

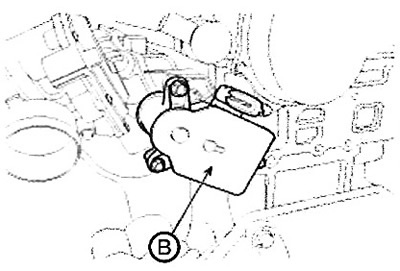

3. Адкруціце крапежныя балты і зніміце прывад (У) кіравання завіхрэннямі.
Ўстаноўка
Увага.
- Зацягвайце ніты мацавання кампанента да патрабаванага моманту.
- Выконвайце асцярожнасць, каб не выпусціць кампанент. У выпадку падзення кампанент неабходна старанна праверыць перад усталёўкай.
Устаноўка выконваецца ў парадку, зваротным зняцці.
Заўвага: Момант зацяжкі: Болт мацавання прывада кіравання завіхрэннямі: 9,8 - 11,8 Нм.
Замена
Увага. Пасля замены прывада кіравання завіхрэннямі неабходна выканаць працэдуру «Component Change Routine» (Праграма замены кампанента). У адваротным выпадку магчыма з'яўленне няспраўнасці, якая адносіцца да характарыстык рухавіка або кіраванню выпускам і якая захоўваецца аж да рэгістрацыі ў блоку кіравання рухавіком дадзеных аб новым кампаненце.
1. Выключыце запальванне.
2. Падлучыце сканер дыягнастычнай сістэмы (GDS) да дыягнастычнага раздыма (DLC).
3. Уключыце запальванне.
4. Абярыце «Vehicle, Model year, Engine, System» (Аўтамабіль, мадэльны год, рухавік, сістэма).
5. Абярыце «Vehicle S/W Management» (Упраўленне праграмным забеспячэннем аўтамабіля).
6. Абярыце «Component Change Routine» (Праграма замены кампанента).
7. Абярыце "SWIRL CONTROL VALVE CHANGE" (Замена клапана кіравання завіхрэннем).
8. Выканайце працэдуру ў адпаведнасці з інструкцыямі на экране.
