Елементи на компресора на климатика
1 - компресор със съединител; 2 - компресор; 3 - цилиндър и вал; 4 - преден цилиндър; 5 - заден цилиндър; 6 - втулка; 7 – лагерен пръстен А; 8 - лагер; 9 – лагерен пръстен L; 10 - диск, монтиран под ъгъл спрямо вала; 11 - вал; 12 - блок; 13 - бутало; 14 - пръстен E на лагера; 15 - пружина; 16 - входна плоча; 17 - блок на предната плоча; 18 - предна плоча; 19 - фиби; 20 - блок на задната плоча; 21 - задна плоча; 22 - разтоварващ елемент; 23 - предно уплътнение; 24 - задно уплътнение; 25 - уплътнителен пръстен; 26 - задна част на компресора; 27 - предна секция на компресора; 28 - болт; 29 - плоска шайба; 30 - уплътнение на вала; 31 - пръстен; 32–1 - уплътнение; 32–2 - монтажна втулка; 32–3 - монтажна втулка; 33 - възбуждаща намотка; 34 - макара; 35 - диск и главина; 36 - пръстен; 37 - уплътнение; 38 - болт; 39 - винт; 40 - съединителна скоба; 41 - колекторен възел; 42 - колектор; 43 - смукателна тръба; 44 - изпускателна тръба; 45 - предпазен клапан; 46 – О-пръстен; 47 - фиби; 48 - болт; 49 - гаечен ключ; 50 - уплътнение
Оттегляне

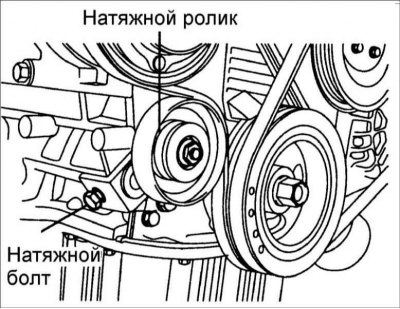

1. Разхлабете напрежението и свалете задвижващия ремък на компресора на климатика.
2. Изпразнете климатичната система.

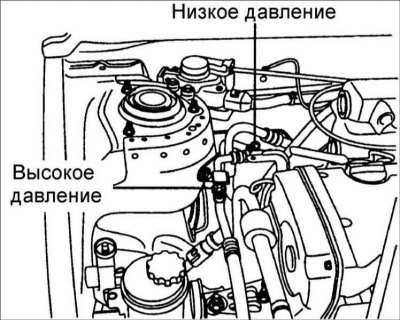

3. Свалете нагнетателния и смукателния маркуч.
4. Свалете компресора на климатика. Затворете незабавно всички отворени отвори и тръби, за да предотвратите навлизането на влага от въздуха в климатичната система.
Инсталация
5. Монтажът се извършва в реда, обратен на демонтирането.
