Диаметр цилиндра:
- 4D33:
- номинальный — 108,0-108,03 мм
- предельно допустимый — 108,25 мм
- 4D35:
- номинальный — 110,0-110,03 мм
- предельно допустимый — 110,25 мм
- 4D36:
- номинальный — 104,0-104,03 мм
- предельно допустимый — 104,25 мм
Диаметр гильзы цилиндра:
- 4D34-T4:
- номинальный — 104,0-104,03 мм
- предельно допустимый — 104,25 мм
- D4AF, D4AK, D4AE — 100,0-100,3 мм

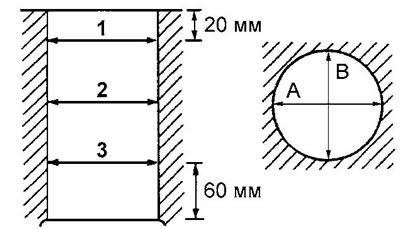

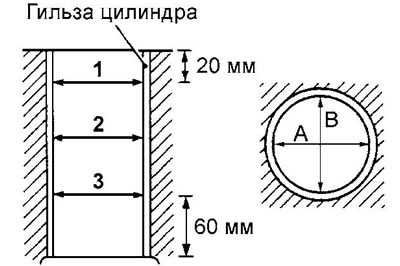

4D33, 4D35, 4D36 | 4D34-T4 |
- Овальность цилиндра/ гильзы цилиндра — 0,01 мм и меньше
- Конусность цилиндра/ гильзы цилиндра — 0,03 мм и меньше
2. Микрометром измерьте диаметр юбки поршня "С" на расстоянии "D" от поверхности днища поршня в направлении, перпендикулярном оси поршневого пальца, как показано на рисунке.
Расстояние "D":
- 4D33 — 72,20 мм
- 4D35 — 69,70 мм
- 4D36 — 70,60 мм
- 4D34-T4 — 72,15 мм
3. Определите зазор между цилиндром/гильзой цилиндра и поршнем, путем нахождения разности измеренных величин диаметра цилиндра/гильзы цилиндра и диаметра поршня.
Зазор между цилиндром и поршнем:
- 4D33, 4D35, 4D34-T4 — 0,07-0,11 мм
- 4D36 — 0,04-0,09 мм
- D4AF — 0,05-0,09 мм
- D4AK, D4AE — 0,11-0,15 мм
