Примечание: установка производится в порядке, обратном снятию. При установке деталей обратите внимание на следующие операции.
1. Подберите вкладыши коренных подшипников при необходимости их замены. Измерьте диаметр коренной шейки коленчатого вала и подберите вкладыши коренных подшипников так, чтобы масляный зазор соответствовал номинальному.
2. Установите вкладыши коренных подшипников коленчатого вала в блок цилиндров и в крышки коренных подшипников.
- а) Установите нижние вкладыши коренных подшипников масляной канавкой "В" в блок цилиндров, а верхние вкладыши без масляной канавки в крышки коренных подшипников. При этом выступы подшипников "А" должны совпасть с углублениями в блоке цилиндров или крышке подшипника соответственно.
- б) Установите крышки коренных подшипников и упорные полукольца на обе стороны коренного подшипника №5 масляными канавками наружу.

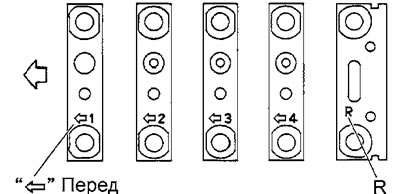

Примечание: каждая крышка имеет метку "перед" и номер.
Примечание: при установке упорных полуколец ремонтного размера используйте полукольца одного размера для установки со стороны блока цилиндров. С задней стороны крышки коренного подшипника установка упорных полуколец одного размера не является необходимой.

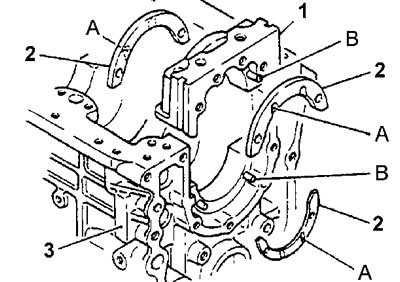

1 - крышка коренного подшипника №5, 2 - упорное полукольцо, 3 - блок цилиндров, А - масляная канавка, В - установочный штифт упорного полукольца.
3. Установите боковые уплотнения крышки коренного подшипника №5.
- а) Нанесите герметик на концы боковых уплотнений и установите их.
- б) Нанесите герметик на крышку коренного подшипника.
1 - боковое уплотнение, 2 - крышка коренного подшипника №5, В - задняя сторона крышки коренного подшипника, С - сторона блока цилиндров, D - место нанесения герметика после установки боковых уплотнений.
4. После установки коленчатого вала убедитесь, что он проворачивается плавно и осевой зазор соответствует номинальному значению (см. выше).
Если зазор больше предельного значения, замените упорные полукольца.
5. Установите задний маслоотражатель коленчатого вала при помощи специнструмента.
1 - задний маслоотражатель коленчатого вала, 2 - коленчатый вал, 3 - направляющая, 4 - оправка.
6. При необходимости замените шестерню коленчатого вала.
- а) С помощью съемника снимите шестерню коленчатого вала.

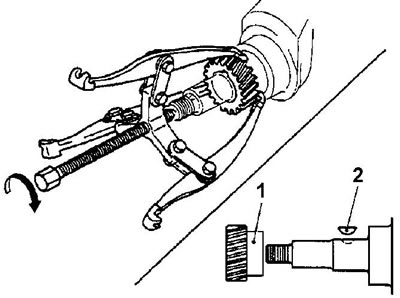

1 - шестерня коленчатого вала, 2 - шпонка.
- б) Нагрейте новую шестерню коленчатого вала до температуры 100°С и установите ее на коленчатый вал.
