1. Закрепите блок цилиндров на расточном станке и отцентрируйте его. Центрируйте по нижней части гильзы цилиндра, где имеется наименьший неравномерный износ.
2. Расточите гильзу таким образом, чтобы толщина ее стенки составила около 0,5 мм.

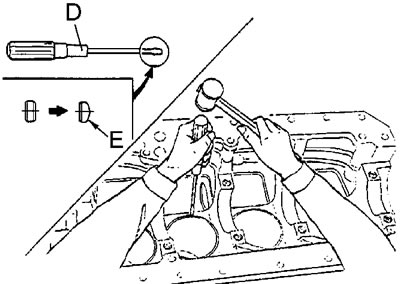

3. Отшлифуйте отвертку, как показано на рисунке, и вставьте ее между гильзой цилиндра и блоком цилиндров. Слегка ударьте по ней, чтобы сломать гильзу. Выполняя это будьте осторожны, чтобы не повредить стенку блока цилиндров.
4. После удаления гильзы цилиндра проверьте состояние поверхности отверстия под гильзу в блоке цилиндров. Если имеется повреждение, недостаточный допуск на натяг или другие проблемы, то расточите отверстие под гильзу в блоке цилиндров до ремонтного размера.
5. Чтобы получить величину допуска на натяг, измерьте наружный диаметр гильзы цилиндра и внутренний диаметр отверстия под гильзу в блоке цилиндров в местах, показанных на рисунке.
Измерьте диаметры D1 (на расстоянии 15 мм от верхней части гильзы), D2 (99 мм) и D3 (183 мм) в обоих направлениях - "А" и "В". Если натяг превышает предельно допустимый, расточите отверстие под гильзу в блоке цилиндров на ремонтный размер.
Натяг между блоком цилиндров и гильзой цилиндров:
- 4D34-T4:
- номинальный — 0,17-0,23 мм
- ремонтный — 0,19-0,21 мм
- D4AF, D4AK, D4AE:
- номинальный — 0,16-0,22 мм
- ремонтный — 0,18-0,20 мм
Если натяг соответствует номинальному, установите гильзу цилиндра (см. ниже).
Внимание: если один цилиндр требует механической обработки под ремонтный размер, обрабатывайте его при снятых гильзах других цилиндров. Механическая обработка в то время, когда гильзы остаются в других цилиндрах, может нарушить правильную округлую форму.
6. Установка гильзы (если отверстие под гильзу в блоке цилиндров не было расточено).
- а) Обильно нанесите веретенное масло на поверхность отверстия под гильзу в блоке цилиндров и наружную поверхность гильзы.

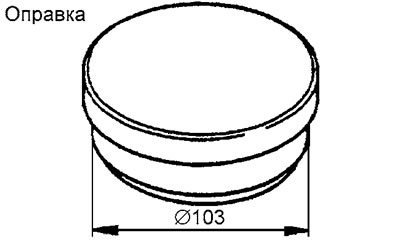

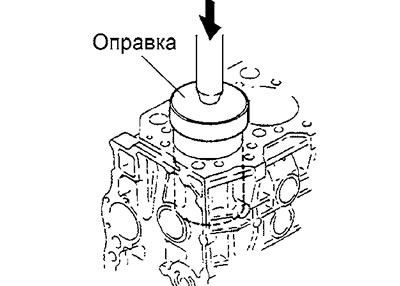

- б) Положите оправку на верхнюю часть гильзы и запрессуйте ее, используя гидравлический пресс.
4D34-T4 |
 |
[Оригинальная версия хранится на сайте: www.HyundaiBook.ru]
- в) Продолжайте установку до тех пор, пока верхний конец гильзы не окажется заподлицо с верхней частью блока цилиндров.
- г) После запрессовки расточите гильзу до ремонтного размера и отхонингуйте.
7. Установка гильзы (если отверстие под гильзу в блоке цилиндров расточено).
- а) Приготовьте гильзу цилиндра ремонтного размера (0,5 мм).
- б) Отхонингуйте отверстие под гильзу в блоке цилиндров до ремонтного размера.
- в) Установите гильзу цилиндра и проведите чистовую обработку по внутреннему диаметру. Процедуры установки и механической обработки являются такими же, как и в случае, если отверстие под гильзу в блоке не растачивалось.
