Система снижения испарений топлива — устройство и проверка

0

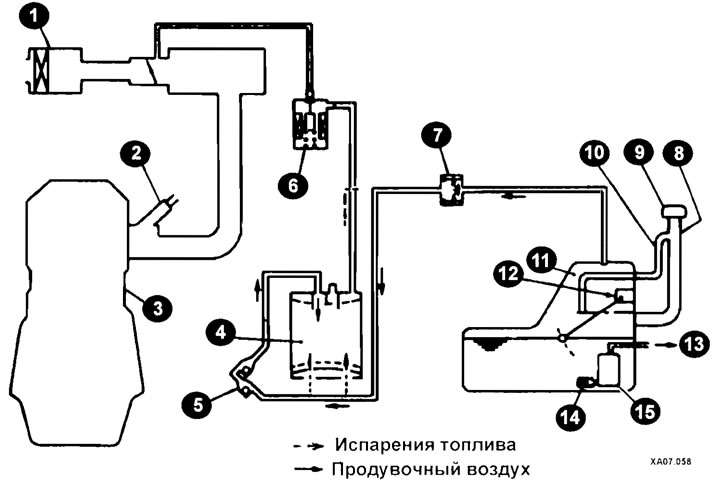

Типичная схема системы снижения испарений топлива
1 - воздушный фильтр;
2 - топливный инжектор;
3 - двигатель;
4 - угольный фильтр;
3 - топливоотсечный клапан;
6 - электромагнитный клапан управления продувкой;
7 - ограничитель переполнения (двухпутевой клапан);
8 - топливозаливная трубка;
9 - топливозаправочная крышка;
10 - уравнительная трубка;
11 - свободное пространство в баке;
12 - блок измерителя уровня топлива;
13 - топливо;
14 - фильтр;
15 - топливный насос.


Основным элементом данной системы является угольный фильтр, расположенный в моторном отсеке.

На холостом ходу, когда двигатель еще не прогрелся, топливные испарения, добавляемые к сбалансированной смеси, вызывают избыточный выброс токсичных веществ через выхлопную трубу. Из-за этого одна из горловин корпуса дросселя системы впрыска топлива используется для того, чтобы направлять топливные испарения в фильтр только после того, как дроссельная заслонка откроется шире, чем в положении холостого хода. При отсутствии разрежения продувочный клапан фильтра не откроется.

При открытии продувочного клапана фильтра воздух всасывается под небольшим разрежением из воздухозаборника. В случае если при прогреве двигателя возникают проблемы эксплуатационного характера, а все настройки и регулировки основной топливной системы и двигателя проведены правильно, следует проверить работу термического клапана.


Проверка элементов системы



Клапан управления продувкой



Проверьте состояние всех шлангов и соединений. Многие проблемы часто возникают из-за ненадежности соединения в системе или ограниченной пропускной способности шлангов.

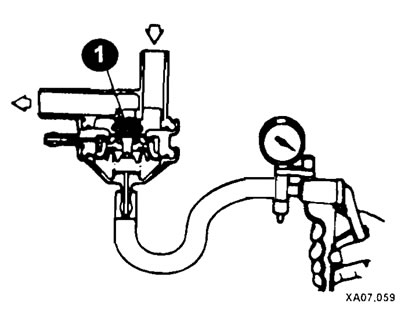

Проверьте клапан (1), сняв клапан с автомобиля и подсоединив ручной вакуумный насос к вакуумному патрубку клапана. Клапан должен поддерживать разрежение.



Понизьте разрежение и подайте поток воздуха под небольшим давлением в шланговый патрубок, находящийся на боковой поверхности фильтра.

При отсутствии разрежения воздух не должен проходить через клапан. Понизьте разрежение до 150 мм рт. ст. Повторно подайте воздух в патрубок. Воздух должен проходить через клапан.

Регулирование угольного фильтра осуществляется за счет электромагнитного клапана управления продувкой. При выключенном двигателе отсоедините два вакуумных шланга, ведущих к клапану.

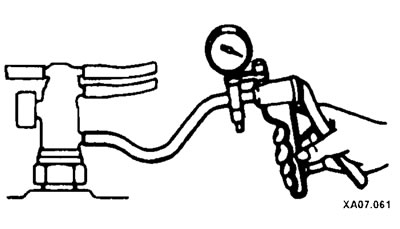

Отключите от клапана электрический питающий провод. Подсоедините ручной вакуумный насос к патрубку, к которому был подсоединен шланг. Создайте с помощью насоса некоторое разрежение; оно должно сохраниться.

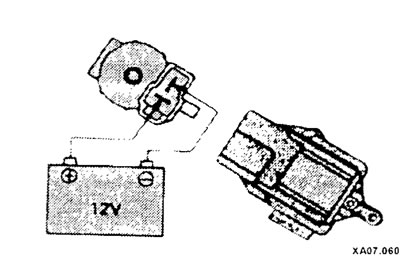

Подключите аккумулятор к клеммам электромагнитного клапана.




Следует абсолютно точно соблюдать полярность. Положительную клемму подключите к клемме, образующей «верхнюю часть» буквы «Т». После подачи напряжения на электромагнитный клапан разрежение должно сокращаться по мере работы ручным насосом.

Отключите аккумулятор и проверьте сопротивление на клеммах электромагнитного клапана. Величина сопротивления должна составлять 36-44 Ом при температуре 20°С.

Внимание: Помните, что величина сопротивления меняется в зависимости от температуры.

Термоклапан



Термоклапаны устанавливаются на впускном коллекторе или головке блока цилиндров так, что их днище погружено в охлаждающую жидкость. (На более поздних моделях двигателей система продувки управляется с помощью компьютера впрыска топлива). Термоклапан обеспечивает задержку или прохождение разрежения к клапану управления продувкой в зависимости от температуры охлаждающей жидкости. Проверку проводите на остывшем двигателе.

Отсоедините два вакуумных шланга на термоклапане. При заглушенном двигателе подсоедините ручной вакуумный насос к верхнему патрубку на двухпатрубковых клапанах или к одиночному патрубку.




Подайте разрежение и удостоверьтесь в том, что клапан пропускает или не сохраняет разрежение.

Запустите и прогрейте двигатель. После нагрева охлаждающей жидкости до рабочей температуры отключите соответствующий шланг, и повторите проверку. Клапан должен сохранять разрежение.

Замену термоклапана производите только на холодном двигателе.

Ограничитель переполнения (двухходовой клапан)

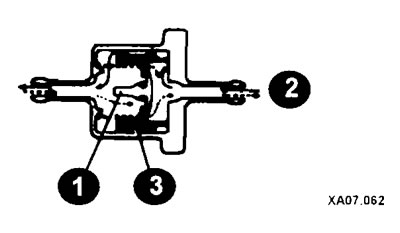

Элементы двухходового клапана
1 - вакуумный клапан;
2 - к топливному баку;
3 - клапан давления.


Данное устройство, иногда ошибочно принимаемое за топливный фильтр, установлено на магистрали паропровода, ведущего от бака к угольному фильтру. Расположенный, как правило, на баке или близ него, данный клапан является чувствительным одновременно к компрессии и разрежению. Он предназначен для компенсации перепадов давления, возникающих в баке.


Когда в баке создается избыточное давление, например, при высокой температуре воздуха или после пробега значительного расстояния, клапан сбрасывает давление и пары в угольный фильтр, тем самым, вентилируя бак и не допуская повышения уровня испарений. И, наоборот, при образовании в баке разрежения, клапан будет стравливать некоторое количество воздуха из фильтра в бак.

Внимание: Если вы услышите звук, исходящий от задней части вашего автомобиля (даже при выключенном двигателе), то это - звук срабатывания данного клапана при сбросе им давления. Для устранения этого звука необходимо отвинтить крышку топливозаправочной горловины и вновь завинтить ее.

Заменой клапана можно лишь изменить тон звука, сам же звук в большинстве случаев сохраняется.

Для проверки сделайте следующее:
  • Снимите клапан с магистрали паропровода.
  • Слегка продуйте клапан с каждой стороны. Если воздух проходит с некоторым сопротивлением, клапан является работоспособным.
  • Подключите клапан к магистрали в соответствующем направлении и закрепите хомуты. Перед установкой хомутов следует убедиться в том, что магистрали надежно установлены на патрубках.

Гравитационный клапан



Данный клапан расположен в магистрали паропровода, ведущей от бака к угольному фильтру. Клапан предотвращает утечку бензина из топливного бака в систему при опрокидывании автомобиля в случае дорожно-транспортного происшествия. В обычных условиях по данной магистрали подаются пары, которые легко абсорбируются и удерживаются угольной массой фильтра.

Когда автомобиль переворачивается, магистраль заполняется жидким бензином. Поэтому гравитационный клапан перекрывает магистраль топливопровода и удерживает топливо в баке.

Для проверки необходимо снять клапан и отсоединить от него шланги. Если при его встряхивании раздаются щелчки, он исправен.

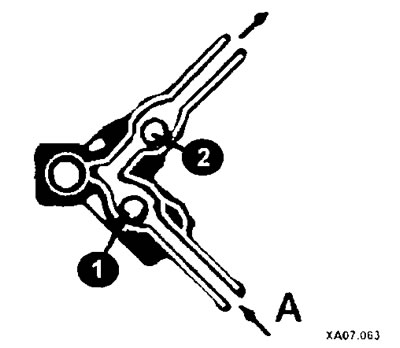

1,2 - шарик;
А - от топливного бака.


Угольный фильтр

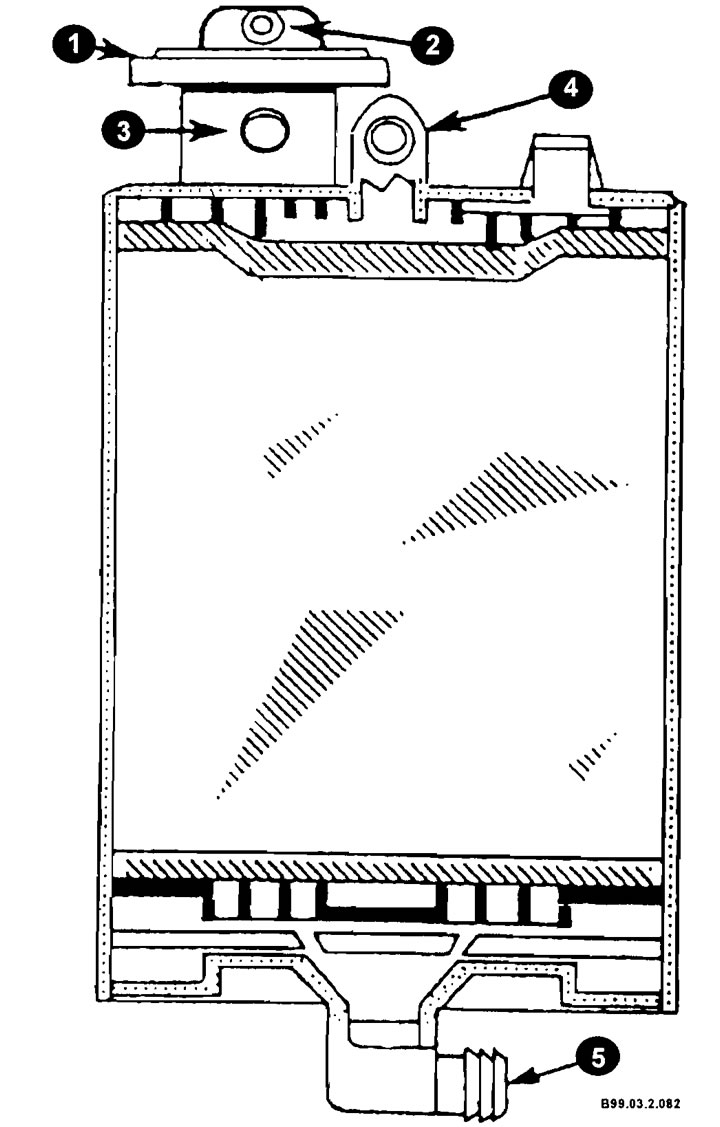

Типичные элементы угольного фильтра бачка для сбора паров топлива
1 - клапан продувки бачка;
2 - патрубок управляющей полости клапана для подсоединения вакуумного шланга;
3 - патрубок продувочной магистрали;
4 - патрубок для подсоединения шланга отвода паров бензина из бака;
5 - входной воздушный патрубок.


Угольный фильтр следует периодически проверять на наличие трещин, закупоривания и надежности подключения шланга. На многих моделях замена угольного фильтра производится по прошествии определенного временного периода или пробега определенного количества километров.
