Zadná náprava — montáž (Hyundai Tucson JM)

1. Naneste prevodový olej na styčnú plochu skrine diferenciálu s tesniacou manžetou a drážkami hnacieho hriadeľa.

2. Pred inštaláciou hnacieho hriadeľa nainštalujte poistný krúžok zámkom smerom nadol.

3. Po montáži sa uistite, že hnací hriadeľ nemožno odstrániť ručne.

4. Nainštalujte kĺb Bierfield CV do pästi.

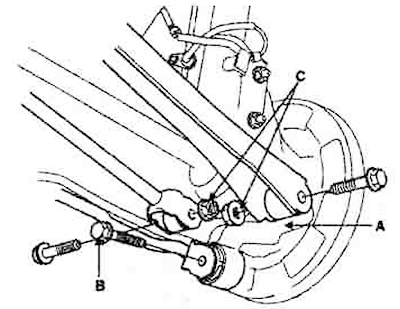

5. Utiahnite skrutky (B) zaisťujúce vlečené rameno a matice (B) zaisťujúce priečne ramená zavesenia. Uťahovací moment pre matice: 140-160 Nm, skrutky - 100-120 Nm.

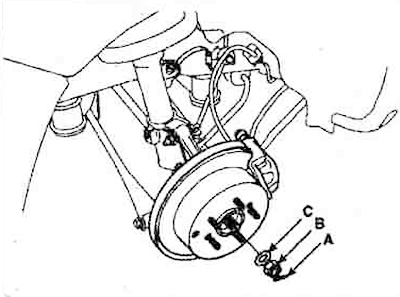

6. Nainštalujte podložku (C), utiahnite poistnú maticu (B) a nainštalujte závlačku (A). Uťahovací moment matice: 200-280 Nm.

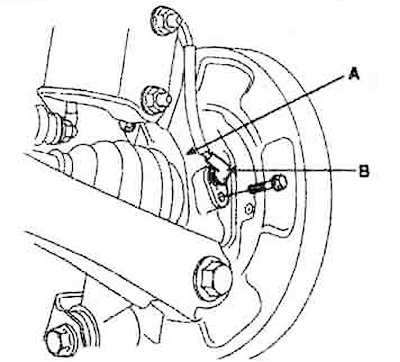

7. Namontujte snímač rýchlosti (B) na kĺb (A).

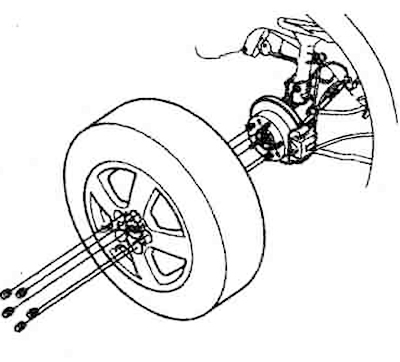

8. Namontujte zadné koleso na náboj a utiahnite upevňovacie matice na uťahovací moment 90-110 Nm.
