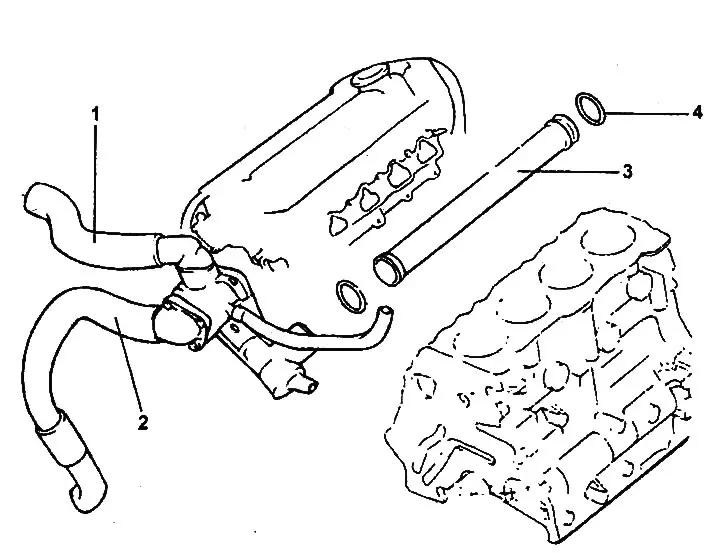

Hűtőrendszer csövek és tömlők (2,0 l / 2,4 l motorok).
1 - felső hűtőtömlő, 2 - alsó radiátortömlő, 3 - hűtőrendszer ellátó cső, 4 - O-gyűrű

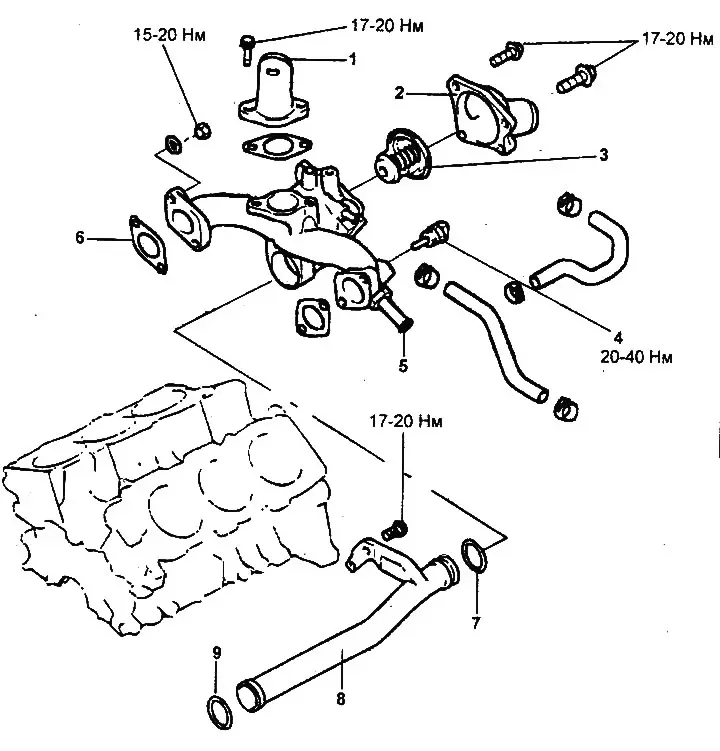

Hűtőrendszer csövek és tömlők (2,7 literes motor).
1 - hűtőrendszer kimeneti cső (a felső hűtőtömlőhöz), 2 - hűtőrendszer bemeneti cső (az alsó hűtőtömlőhöz), 3 - termosztát, 4 - hűtőfolyadék hőmérséklet-érzékelő, 5 - szerelvény a fűtőtömlőhöz, 6 - tömítés, 7 - gyűrűs tömítés, 8 - hűtőrendszer tápvezetéke, 9 - gyűrűs tömítés.
Eltávolítás
1. Engedje le a hűtőfolyadékot.
Megjegyzés: Az égési sérülések elkerülése érdekében ne távolítsa el a hűtősapkát vagy a tágulási tartály sapkáját, amíg a motor forró, mivel a folyadék és a gőz nyomás alatt van.
2. Távolítsa el a hűtőrendszer tömlőit és csöveit.
3. Ha szükséges, távolítsa el a termosztát házát és a hűtőrendszer ellátó csövét.
Vizsgálat
Ellenőrizze a hűtőrendszer tömlőit és csöveit, hogy nincsenek-e repedések, sérülések vagy lerakódások a belső falakon. Szükség esetén cserélje ki.
Telepítés
1. A beszerelés az eltávolítással fordított sorrendben történik.
2. Beépítéskor ügyeljen a hűtőrendszer bemeneti csövének szerelési működésére.
- a) Helyezze az O-gyűrűt a hűtőrendszer tápcsövére, kenje be egy kevés hűtőfolyadékot vagy vizet a külső felületére, majd szerelje be a csövet a helyére.
Jegyzet:
- Ne engedje, hogy motorolaj vagy zsír érintkezzen a hűtőcső O-gyűrűjének felületével.
- Ne engedje, hogy homok, por stb. kerüljön a hűtőrendszer tápvezetékének csatlakozási pontjaiba.
- Helyezze be a hűtőfolyadék-ellátó csövet a hűtőfolyadék-szivattyúba ütközésig.
- Ne szereljen be használt O-gyűrűt. Cserélje ki az eltávolított tömítést egy újra.

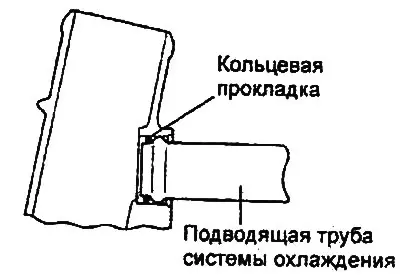

Motorok 2,0 l / 2,4 l |

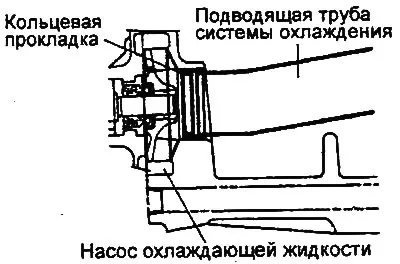

Motor 2,7l. |
3. A telepítés befejezése után adjon hozzá hűtőfolyadékot.
