Зняцце і ўстаноўка педалі тормазу.
1 - выключальнік стоп-сігналаў, 2 - зваротная спружына, 3 - педаль тормазу, 4 - шайба, 5 - шплінт.
Зняцце
1. Зніміце ніжняе аздабленне панэлі прыбораў (гл. раздзел "Кузаў").
2. Зніміце зваротную спружыну педалі тормазу.
3. Зніміце steering support member.
4. Зніміце выключальнік стоп-сігналаў і адлучыце раз'ём выключальніка на педалі счаплення (мадэлі з сістэмай падтрымання хуткасці).
5. Выміце штыфт і зніміце вось відэльцы.
6. Адлучыце фіксатар і зніміце шайбу з правага боку кранштэйна педалі тормазу.
7. Прыслабце гайку мацавання вакуумнага ўзмацняльніка і адлучыце правы бок кранштэйна педалі тормазу.
8. Зніміце педаль тормазу.
9. Зніміце ўтулкі і шайбу.
10. Прыслабце ніт і адлучыце левы бок кранштэйна педалі.
Праверка
1. Праверце ўтулкі на адсутнасць зносу.
2. Праверце педаль тормазу на адсутнасць дэфармацыі (выгібу і скручванні).
3. Праверце зваротную спружыну педалі тормазу на адсутнасць пашкоджанняў.
Ўстаноўка
1. Усталёўка педалі тормазу вырабляецца ў парадку, зваротным зняцці, моманты зацяжкі нітаў і гаек паказаны на зборачным малюнку "Зняцце і ўстаноўка педалі тормазу".
2. Пры ўстаноўцы звернеце ўвагу на наступныя моманты.

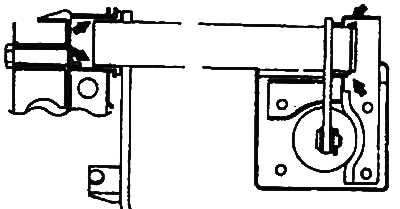

- а) Вырабіце змазку на ўнутраную паверхню ўтулак.
- Змазка змазка для шасі: SAE J310, NLGI №0

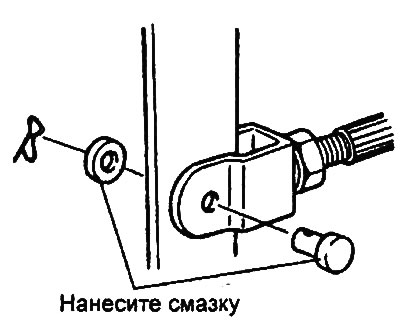

- б) Вырабіце змазку на штыфт і шайбу.
- Змазка змазка для колавых падшыпнікаў: SAE J310, NLGI №2
