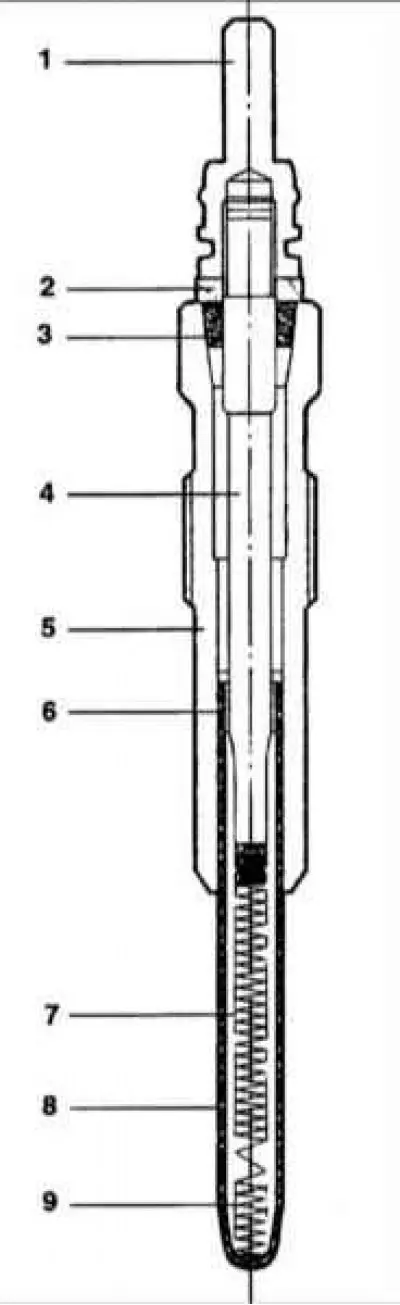

Свеча накаливания GSK2
1 – электрический контакт; 2 – изолирующая шайба; 3 – двойная прокладка; 4 – контактный штифт; 5 – оболочка свечи накаливания; 6 – изоляция нагревателя; 7 – нагреватель и нить управления; 8 – нагреваемая трубка; 9 – нагреватель
Свеча накаливания представляет собой защищенный газонепроницаемый трубчатый нагревательный элемент. Элемент выполнен в форме трубки с высоким сопротивлением к коррозии и горячим газам и содержит нагревательный элемент, расположенный в порошке оксида магния.
Элемент нагревателя включает два связанных резистора: спираль нагревателя в кончике трубки и нити управления. Принимая во внимание, что спираль нагревателя сохраняет фактически постоянное электрическое сопротивление независимо от температуры, нить управления изготовлена из материала с положительным температурным коэффициентом (PTC).
На свечах накаливания (GSK2) нового поколения сопротивление нити управления увеличивается даже быстрее с повышением температуры, чем в обычных свечах накаливания S–RSK. Это означает что, более новые свечи накаливания GSK2 быстрее (850°C за 4 с) достигают температуры для запуска двигателя. Они также работают при более низкой установившейся температуре, при этом температура свечи накаливания ограничена некритическим уровнем.
Таким образом, свеча накаливания GSK2 может работать в течение еще трех минут после запуска двигателя. Эта особенность последующего подогрева двигателя улучшает работу двигателя в фазах прогрева и начального движения с минимальным выбросом вредных веществ в отработавших газах и шуме.

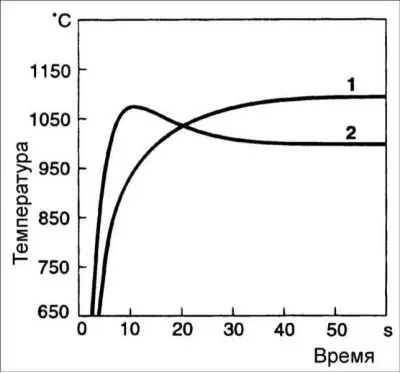

Температурная диаграмма свечи накаливания:
1. S–RSK
2. GSK
