Проверка натяжения
Примечание: под «старым ремнем» подразумевается ремень, проработавший на двигателе более 5 минут.

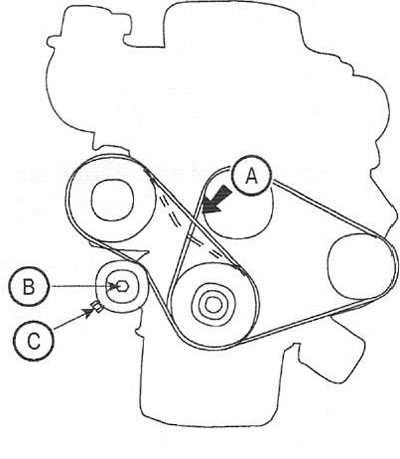

1. Приложив усилие 98 Н (10 кг) в центральной части ремня (А) между шкивами компрессора и коленчатого вала, проверьте прогиб приводного ремня.
Прогиб (натяжение) ремня:
- новый ремень-3,3-3,7 мм (63±5Н);
- используемый ремень - 4,2-4,7 мм (36±5 Н);
- после приработки - ≈8 мм (25-50 Н).
Регулировка натяжения
Внимание: ремень привода компрессора дизельного двигателя регулировке не подлежит.
2. Ослабьте винт (В) натяжного устройства.
3. Поворотом регулировочного винта (С) отрегулируйте натяжение ремня, после чего затяните винт натяжного устройства.
Статья скопирована с данного сайта HyundaiBook
4. Повторно проверьте натяжение ремня.
