Проверка натяжения
Примечание: под «старым ремнем» подразумевается ремень, проработавший на двигателе более 5 минут.

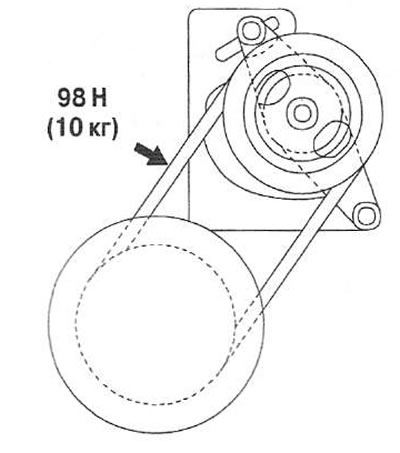

1. Приложите усилие 98 Н (10 кг) с наружной стороны ремня в указанной точке и измерьте его прогиб. Номинальное значение: 7-10 мм.
Регулировка натяжения

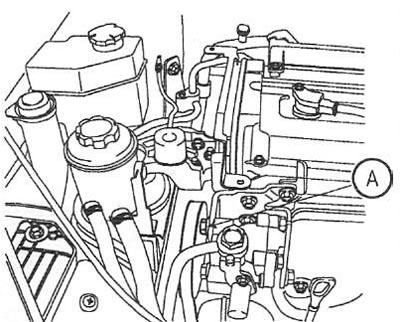

2. Ослабьте регулировочный винт (А).
3. Вставьте подходящий стержень между кронштейном и корпусом насоса и от-регулируйте натяжение ремня, чтобы его прогиб соответствовал указанному диапазону.
4. Затяните регулировочный винт. Момент затяжки: 25-33 Нм.
5. Повторно проверьте прогиб ремня и отрегулируйте его при необходимости.
Внимание: если ремень прокручивался в направлении вращения более одного раза, проверьте натяжение ремня повторно.
Замена
6. Снимите ремень привода генератора.
7. Полностью ослабьте регулировочный винт и снимите ремень привода насоса ГУР
