Rizs. 5.59. Szervoszivattyút
Visszavonás
Válassza le a nyomótömlőt a szervokormány-szivattyúról.

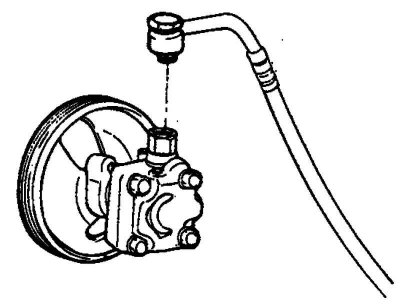

Rizs. 5.60. A bemeneti tömlő leválasztása
Válassza le a bemeneti tömlőt a szervokormány-szivattyú csatlakozópereméről, és engedje le a munkafolyadékot egy megfelelő tartályba (rizs. 5.60).
Távolítsa el a szivattyú hajtószíját a szervokormány-szivattyú tárcsájáról.
Csavarja ki teljesen a szervokormány-szivattyú rögzítőcsavarjait és a szivattyú hajtószíj feszességét beállító csavart.
Távolítsa el a szervokormány-szivattyú egységet.
Szétszerelés

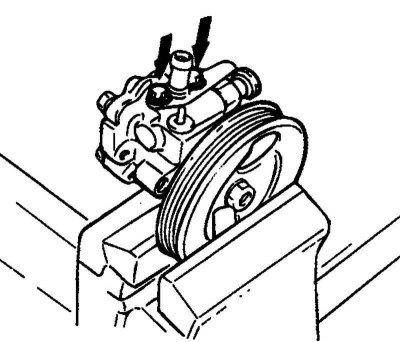

Rizs. 5.61. A csatlakozó karima eltávolítása
Távolítsa el a bemeneti tömlő csatlakozó karimáját és az O-gyűrűt a szervokormány-szivattyúról (rizs. 5.61).
Távolítsa el a bütykös alátétet.
Távolítsa el a rotort és a lapátokat.
Távolítsa el az oldallapot.

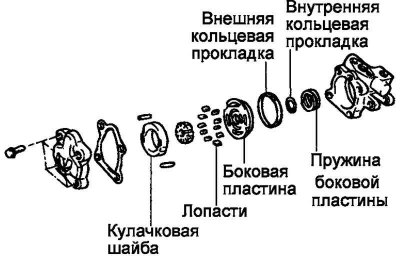

Rizs. 5.62. Szivattyú alkatrészek
Távolítsa el a belső és külső O-gyűrűket (rizs. 5.62).

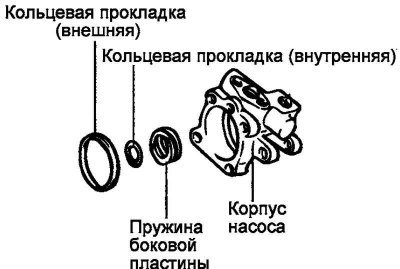

Rizs. 5.63. Oldallap rugó
Távolítsa el az oldallap rugóját (rizs. 5.63).
Jegyzet. A szivattyú összeszerelésekor szereljen be új szivattyúfedél-tömítést és új O-gyűrűket.

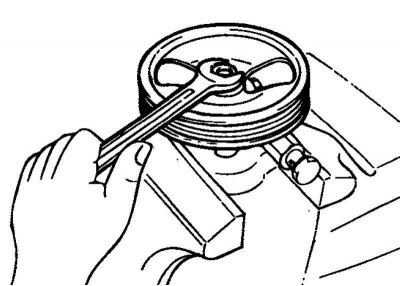

Rizs. 5.64. Csavarja le a szivattyú szíjtárcsáját rögzítő anyát
Rögzítse a szivattyú hajtótárcsáját egy satuba, csavarja ki a rögzítő anyát és távolítsa el a rugós alátétet (rizs. 5.64).
Távolítsa el a szíjtárcsát a szivattyú hajtótengelyéről.

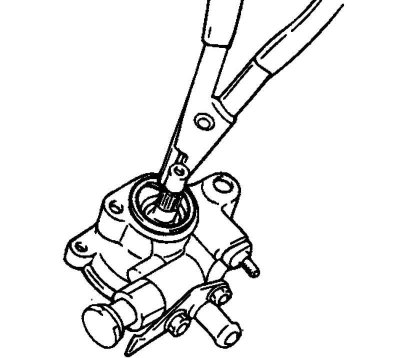

Rizs. 5.65. Rögzítőgyűrű és csomagtartó távtartó
Távolítsa el a biztosítógyűrűt egy fogó segítségével, majd távolítsa el a csomagtartó távtartóját (rizs. 5.65).
Egy műanyag kalapács enyhe ütéseivel a forgórész oldaláról üsse ki a szivattyú hajtótengelyét.

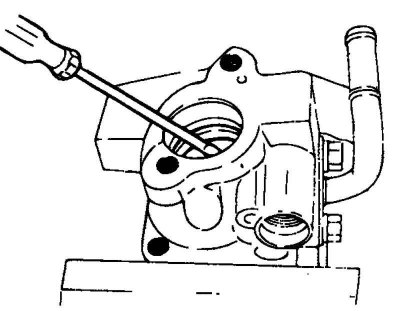

Rizs. 5.66. Epiploon kinyerése a hidraulikus nyomásfokozó szivattyújának házából
Csavarhúzóval távolítsa el az olajtömítést a szervokormány-szivattyú házáról (rizs. 5.66).
Jegyzet. A szivattyú visszaszerelésekor mindig helyezzen be új tömítést.

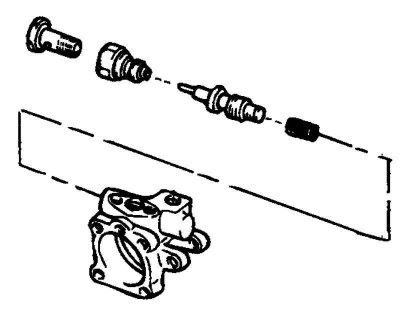

Rizs. 5.67. A hidraulikus nyomásfokozó szivattyú házának egyesítése
Távolítsa el a szerelvényt a szervokormány-szivattyú házából, majd távolítsa el a folyadékáramlás-szabályozó szelepet és a szeleprugót (rizs. 5.67).
Távolítsa el az O-gyűrűt a szerelvényről.
Figyelem! Ne szerelje szét a folyadékáramlás-szabályozó szelepet.

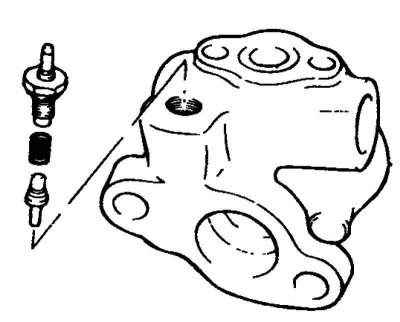

Rizs. 5.68. Folyadéknyomás kapcsoló
Távolítsa el a folyadéknyomás kapcsolót (rizs. 5.68).
Távolítsa el a rugót és távolítsa el a dugattyút.
Távolítsa el az O-gyűrűt a folyadéknyomás-kapcsolóról.
Vizsgálat
Ellenőrizze a szabad áramlást szabályozó szelep rugóhosszát (terhelés nélkül).
Szeleprugó nélküli hossz: 36,5 mm.
Ellenőrizze a folyadékáramlás-szabályozó szelep deformációját (hajlítás).
Ellenőrizze a szivattyú hajtótengelyét, hogy nem kopott-e vagy sérült-e.
Ellenőrizze a szivattyú hajtószíját, hogy nem kopott-e vagy nem kopott-e.
Ellenőrizze a hiányzást «lépett» a forgórész lapátjainak és hornyainak kopása.
Ellenőrizze a hiányzást «lépett» kopás a pengék és a bütyök érintkezési felületén.
Ellenőrizze, hogy nem sérültek-e a kések.
Ellenőrizze, hogy nincsenek-e kopásnyomok az oldallemezen vagy a hajtótengely és a szivattyúfedél közötti érintkezési területeken.
Szerelés
Szereljen be egy folyadéknyomás kapcsolót.
Szerelje be a szeleprugót, az áramlásszabályozó szelepet és a szerelvényt a szervokormány-szivattyú házába.

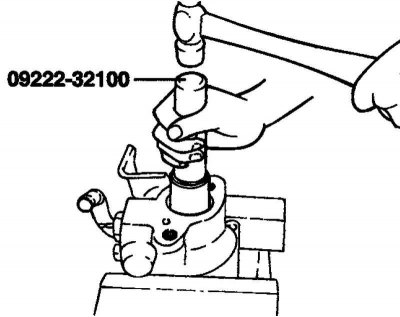

Rizs. 5.69. Új olajtömítés beszerelése
A speciális szerszám segítségével szereljen be új olajtömítést a szervokormány-szivattyú házába (rizs. 5.69).
Helyezze be a szivattyú hajtótengely-szerelvényét a szervokormány-szivattyú házába, majd szerelje be a csomagtartó távtartóját és a biztosítógyűrűt.

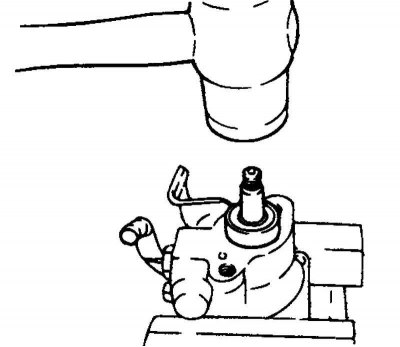

Rizs. 5.70. Szervokormány-szivattyú tárcsa beszerelése
Szerelje fel a szíjtárcsát és a hornyos kulcsot a szivattyú hajtótengelyére (rizs. 5.70).
Szerelje be az oldallap rugóját, a belső és a külső O-gyűrűket.

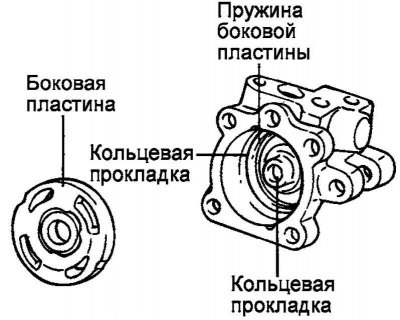

Rizs. 5.71. A rugó és az O-gyűrűk felszerelése
Szerelje fel az oldallapot (rizs. 5.71).
Szerelje be a rögzítőcsapokat a szivattyúházban lévő furatokba, majd szerelje be a bütykös alátétet, különös figyelmet fordítva a helyes beépítési irányra.
Szerelje fel a rotort úgy, hogy a jelölt oldala az oldallemez oldalán legyen.

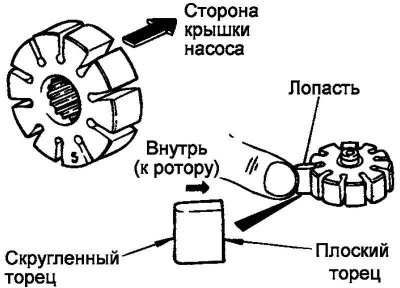

Rizs. 5.72. A szivattyú rotor lapátjának felszerelése
Szerelje fel a késeket úgy, hogy lekerekített végeik kívül legyenek (a bütyök oldaláról) (rizs. 5.72).
Szerelje be a tömítést és a szivattyúfedél egységet.
Szerelje be az O-gyűrűt és a bemeneti tömlőt összekötő karimát.
Telepítés
A konzol és a szivattyú felszerelése után helyezze fel a hajtószíjat a szivattyú szíjtárcsájára, és állítsa be a feszességét. Húzza meg a feszítésállító csavart a megadott nyomatékkal.
Meghúzási nyomaték: 35-50 Nm.
Csatlakoztassa a bemeneti tömlőt.
Húzza meg a nyomótömlőt a szervokormány-szivattyún.
Jegyzet. A befecskendező tömlő felszerelésekor ügyeljen arra, hogy ne legyen megcsavarodva, és ne érintkezzen az autó más részeivel.
Töltse fel a szervokormány hidraulikus rendszerét az ajánlott PSF-3 folyadékkal.
Légtelenítse a levegőt a szervokormány hidraulikus rendszeréből.
Ellenőrizze a szervokormány-szivattyú nyomását.
