Конструкция и принцип действия
Термовыключатель, установленный на корпусе термостата, передает сигнал о температуре охлаждающей жидкости в ЭБУ так, чтобы ЭБУ определило зону управления (М1, М2, М3, М4). При температуре ниже 17°С термовыключатель отключен и ЭБУ получает от термовыключателя сигнал о том, что двигатель находится в состоянии прогрева.

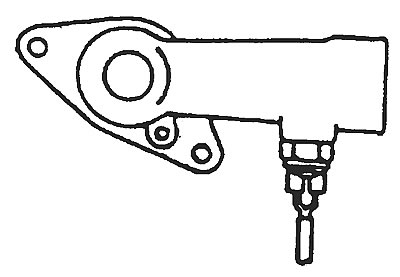

Типичное положение термовыключателя
Методы проверки
Измерение сопротивления

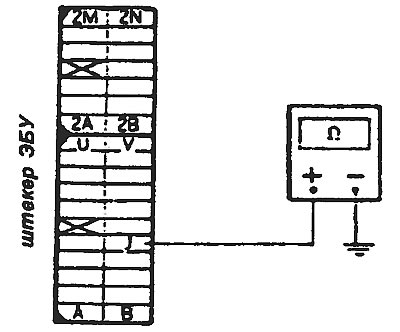

Отсоедините штекер ЭБУ и замерьте сопротивление между контактами «J» штекера со стороны проводов и заземлением.
Стандартное значение | Холодный (ниже 17°С) | Ниже 50 Ом |
Стандартное значение | Горячий (выше 17°С) | ∞ |
Если прибор не показывает эти сопротивления, проверьте наличие обрывов в цепи и сам термовыключатель.
Измерение напряжения

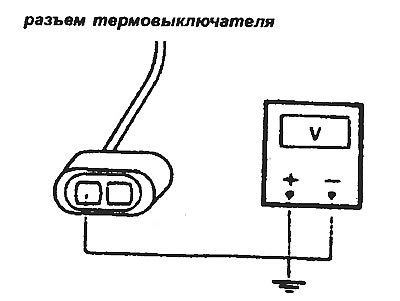

Снимают разъем с термовыключателя, включают зажигание, подключают вольтметр к разъему термовыключателя и заземлению и измеряют напряжение.
Стандартное значение 10 В.
