Внимание! Блоком управления, как правило, оснащаются автомобили, оборудованные «простыми» системами газовой аппаратуры.
Блок управления предназначен для управления работой двигателя на бензине или газе. Блок управления устанавливается под приборной панелью в любом удобном месте, как правило, недалеко от замка зажигания. Конструктивно блок представляет собой коробку, на которой установлен переключатель вида топлива и кнопка управления электромагнитным клапаном впрыска дополнительной порции газовой смеси (при запуске двигателя).
Внимание! Кнопка и электромагнитный клапан впрыска дополнительной порции газовой смеси устанавливается не на все типы газовой аппаратуры.

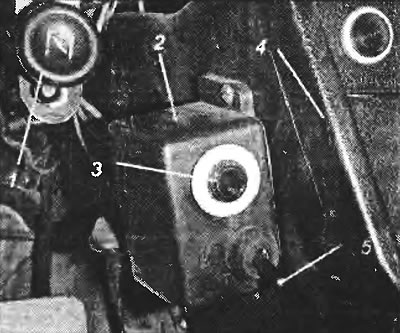

Расположение и элементы блока управления, установленного на автомобиле ВАЗ (Новогрудская газовая аппаратура)
1. ручка управления дроссельной заслонкой; 2. корпус блока управления; 3. кнопка управления электромагнитным пусковым клапаном (клапан впрыска дополнительной порции газовой смеси); 4. нижняя часть приборной панели; 5. переключатель вида топлива

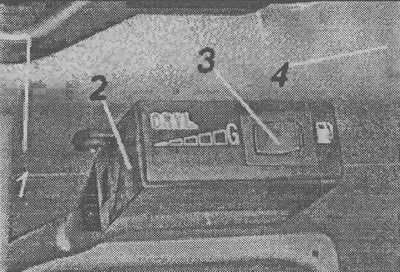

Расположение и элементы блока управления, установленного на автомобиле ГАЗЕЛЬ (итальянская газовая аппаратура)
1. рукоятка расположенная на руле автомобиля; 2. корпус блока управления; 3. переключатель вида топлива; 4. приборная панель
Напряжение бортовой сети автомобиля (12 В) взято от катушки зажигания, затем через замок зажигания и дополнительный предохранитель напряжение подается на блок управления.

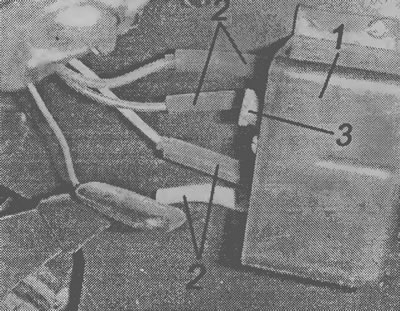

Подсоединение электрических проводов к блоку управления автомобиля ВАЗ (новогрудская аппаратура)
1. блок управления; 2. электрические провода (расположение может быть различным); 3. предохранитель

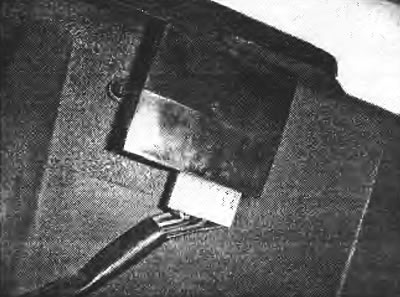

Подсоединение электрических проводов к блоку управления автомобиля ГАЗЕЛЬ (итальянская аппаратура)
В блоке управления переключателем вида топлива и кнопкой осуществляется управление электромагнитными клапанами бензиновой или газовой аппаратуры.
А именно: при нажатии кнопки блока управления подается напряжение на электромагнитный пусковой клапан газового редуктора (1), который, надавливая на диафрагму газового редуктора, осуществляет впрыск дополнительной порции газовой смеси в смеситель. Впрыск дополнительной порции топлива необходим при запуске холодного двигателя.

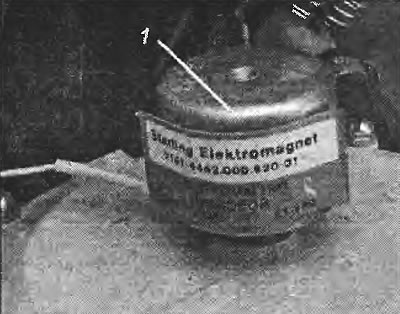

Электромагнитный пусковой клапан автомобиля ВАЗ (новогрудская аппаратура)
1. электромагнитный пусковой клапан
[Статья заимствована с интернет-ресурса: HyundaiBook.ru]

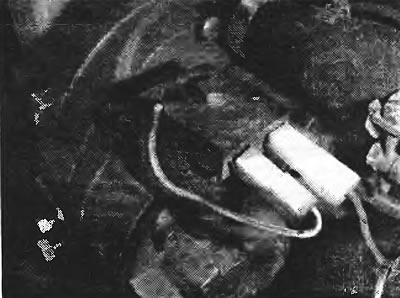

Электромагнитный пусковой клапан автомобиля ГАЗель (итальянская аппаратура)
Переключатель вида топлива находится в среднем положении - в этом положении электромагнитные газовый и бензиновый клапаны закрыты. Средним положением переключателя пользуются при переводе работы двигателя с бензина на газ или с газа на бензин (в двигателе происходит догорание топлива, которое не будет использоваться при работе двигателя в данный момент)
Переключатель вида топлива находится в положении «Бензин» - в этом изложении открыт электромагнитный бензиновый клапан (осуществляется подача бензина в карбюратор двигателя), а электромагнитный газовый клапан закрыт. В этом положении переключателя автомобиль работает только на бензине.
