Оборудование автомобиля газовой аппаратурой

Ниже приводится последовательность операций по оборудованию автомобиля газовой аппаратурой, которую сможет провести каждый, разбирающийся в технике автовладелец. Мы рекомендуем все же устанавливать газовую аппаратуру на специализированных станциях, имеющих соответствующие документы, разрешающие производить работы с газовой аппаратурой. На специализированных станциях после оборудования автомобиля газовой аппаратурой Вам должны выдать необходимые документы, разрешающие эксплуатировать автомобиль на сжиженном газе. Если организации/фирмы не выдают никаких документов - Вам гарантированы проблемы с ГИБДД и проблемы, возникающие при эксплуатации автомобиля.

Перед установкой газовой аппаратуры помойте автомобиль, особенно, уделив внимание местам, где будет установлена газовая аппаратура:

• моторный отсек
• багажник
• низ кузова автомобиля

Слейте охлаждающую жидкость из системы охлаждения.

Отсоедините провод массы от аккумулятора.

Снимите запасное колесо (если необходимо).

Установите газовый баллон, выполняя приведенные ниже рекомендации по установке газового баллона.

Внимание! Если газовой аппаратурой оснащается легковой автомобиль, то необходимо выдерживать расстояние от газового баллона до пола багажника не менее 10 мм.

Просверлите в полу багажника два отверстия для установки двух вентиляционных шлангов запорно-предохранительного блока газового баллона.

Установите левый вентиляционный шланг.

Установите правый вентиляционный шланг, пропустив через него газопровод из медной трубки диаметром 7-8 мм. Трубка должна быть не менее 3 м.



Предварительно закройте газопровод на штуцере запорно-предохранительного блока газового баллона.

Надежно закрепите газопровод на днище автомобиля. Помните что газопровод не должен проходить через нагреваемые участки (около глушителя).

На перегородке моторного отделения просверлите отверстия и закрепите электромагнитный газовый клапан Клапан должен находиться в вертикальном положении.

Подсоедините газопровод к соответствующему штуцеру электромагнитного газового клапана.

Внимание! Для компенсации температурных расширений и неточностей на трубе газопровода, перед подсоединением к электромагнитному газовому шпану, необходимо сделать компенсирующий виток радиусом 40-50 мм.

Установите газовый редуктор - испаритель. Редуктор рекомендуется устанавливать как можно ближе к карбюратору автомобиля и, желательно, в вертикальном положении.

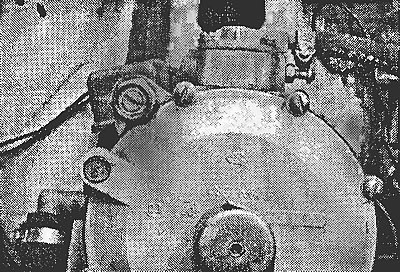

Газовый редуктор автомобилей ВАЗ (новогрудский завод-изготовитель)

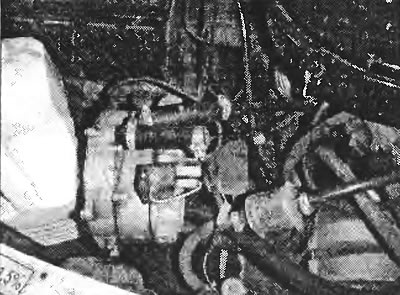

Газовый редуктор автомобилей ГАЗЕЛЬ (итальянского производства)

К редуктору подсоедините шланги системы охлаждения.

• вход (шланг соединяющий рубашку охлаждения двигателя с редуктором отопителем).
• выход (шланг соединяющий другой патрубок редуктора отопителя с патрубком водяного насоса).

Внимание! Не забудьте установить кран на линию радиатора: отопитель салона - рубашка охлаждения двигателя. Этот кран необходим для отключения радиатора отопителя салона автомобиля в летнее время.

Подсоедините к газовому редуктору шланг газовой смеси, идущий к карбюратору/системе впрыска автомобиля На этот шланг установите дозатор.

Соедините дозатор со смесителем карбюратора/системы впрыска топлива (если уже установлен).

Внимание! В зависимости от исполнения дозатор может иметь один или два выходных штуцера.

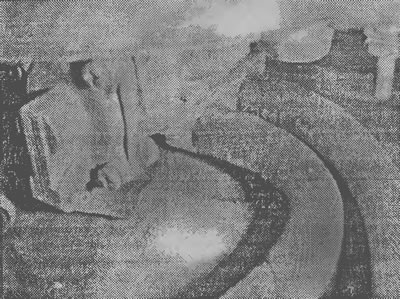

Если смеситель не установлен, то установите его на карбюратор / систему впрыска топлива.



В систему питания бензиновой топливной системы установите электромагнитный бензиновый клапан. Клапан должен располагаться в вертикальном положении, на небольшом расстоянии от топливного насоса.

В салоне автомобиля (в любом удобном месте) установите блок управления.

Просверлите отверстие во всасывающие коллекторе, нарежьте резьбу и вкрутите штуцер вакуумной магистрали газового редуктора.



Соедините штуцер всасывающего коллектора двигателя с соответствующим штуцером газового редуктора.

Произведите разводку электропроводки газовой аппаратуры в соответствии со схемой, приведенной выше.

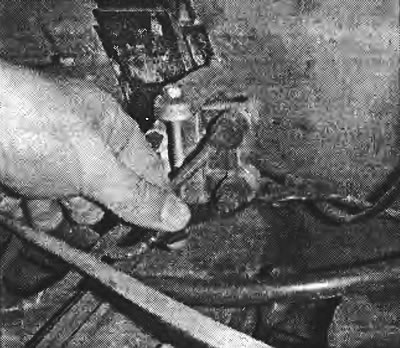

Подсоединение провода к катушке зажигания автомобиля ГАЗЕЛЬ

Подсоедините и установите снятые ранее элементы. Залейте охлаждающую жидкость в систему охлаждения автомобиля.

Заправьте газовый баллон сжиженным газом и выполните указания по регулировке двигателя, приведенные далее.

Рекомендации но установке газового баллона

Перед монтажом газового баллона необходимо:

• проверить комплектность баллона и его элементов
• ознакомиться с документацией, прилагаемой к газовой аппаратуре
• проверить сохранность всех сборочных единиц и де талей после транспортирования и хранения
• произвести внешний осмотр газового баллона и элементов системы для выявления возможных повреждений

Газовый баллон должен устанавливаться неподвижно на раме транспортного средства с помощью двух кронштейнов и хомутов.



Строповка газового баллона должна производиться в соответствии с технической документацией, прилагаемой к баллону.



Перед запуском газового баллона в работу необходимо:

• еще раз произвести наружный осмотр газового баллона и всех соединений.
• установить на баллон мультиклапан
• проверить исправность и надежность работы контрольно-измерительных приборов
• провести гидравлическое испытание газового баллона

Порядок проведения гидравлического испытания газового баллона

Проведение гидравлического испытания газового баллона осуществляйте только при положительной температуре окружающего воздуха.

При заполнении газового баллона жидкостью для гидравлического испытания должно быть обеспечено полное удаление воздуха из системы через штуцер.

При гидравлическом испытании повышение давления должно происходить плавно, без гидравлических ударов с остановками для своевременного выявления возможных дефектов в следующем порядке:

• 1-я остановка - на 0,25 Р_раб
• 2-я остановка - на 0,5 Р_раб
• 3-я остановка - на 0,75 Р_раб
• 4-я остановка - на Р_раб
• 5-я остановка - на Р_проба

Скорость повышения давления не должна превышать 10% от Р_раб, но не более 5 кгс/см² в минуту.

При неудовлетворительных результатах испытания, обнаруженные дефекты должны быть устранены, а испытания повторены.

Результаты гидравлических испытаний заносятся в паспорт газового баллона.
