Электромагнитный клапан системы рециркуляции отработавших газов (СРОГ)

Конструкция и принцип действия

Система рециркуляции отработавших газов предназначена для возврата части выхлопных газов в впускной коллектор и для снижения температуры камеры сгорания, что уменьшает содержание вредных окислов азота (NOx) в выхлопных газах.

ЭБУ управляет работой электромагнитного клапана СРОГ, включая или выключая его.

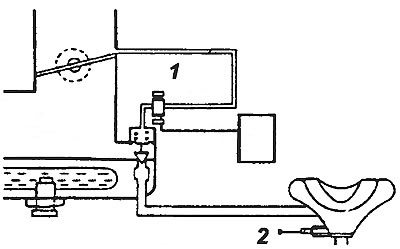

Схема работы электромагнитного клапана СРОГ

В отличии от обычных клапанов, рабочее состояние электромагнитного клапана СРОГ - «выключено» и в этом состоянии запускается СРОГ - система. А именно, когда ЭБУ получив информацию от различных датчиков, отключает электромагнитный клапан СРОГ, на клапан СРОГ начинает воздействовать разрежение, и клапан открывается. Часть выхлопных газов поступает в камеру сгорания.

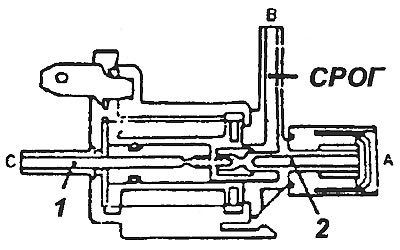

Рабочие каналы электромагнитного клапана СРОГ

ЭБУ отключает электромагнитный клапан при следующих условиях:

- когда термовыключатель управления рабочим режимом газовой системы, установленный на корпусе термостата, регистрирует температуру выше 17°C

- когда термодатчик ЭБУ, установленный на головке цилиндров в нижней части распределителя, зарегистрирует температуру выше 40°C.

Таблица работы электромагнитного клапана СРОГ

Соединение каналов при подаче питания на соленоид	«Выкл» (нет проводимости)	«Вкл» (есть проводимость)
А-В	не сообщаются	сообщаются
А-С	не сообщаются	не сообщаются
В-С	сообщаются (СРОГ работает)	не сообщаются

Методы проверки

Измерение сопротивления

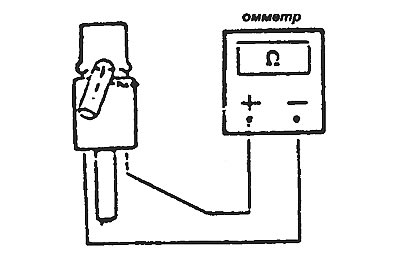

Снимите разъем с электромагнитного клапана СРОГ и замерьте сопротивление между двумя контактами электромагнитного клапана.

Стандартное сопротивление 32-44 Ом.

Если соленоид не показывает указанное сопротивление, замените электромагнитный клапан.

(Основа материала — информация сайта HYUNDAIBOOK.ru)

Измерение напряжения

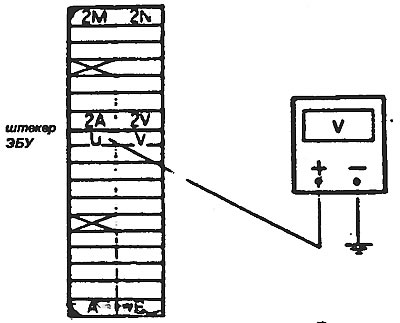

Снимите разъем ЭБУ и включите зажигание. Измерьте напряжение между контактом разъема со стороны проводов и заземлением. При этом вольтметр должен показывать напряжение 12 В.

Если этого напряжения нет, проверьте проводку.





Снимите электромагнитный клапан СРОГ и подключите к нему аккумулятор. При этом клапан должен работать, как указано в таблице.
