Снятие и установка масляного поддона (4D33, 4D34-T4, 4D35, 4D36). 1 - сливная пробка, 2 - ребро жесткости, 3 - резиновая проставка, 4 - болт, 5 - масляный поддон, 6 - маслоприемник, 7, 8 - кольцевое уплотнение, 9 - датчик уровня масла, 10 - перепускной болт, 11 - масляная форсунка.

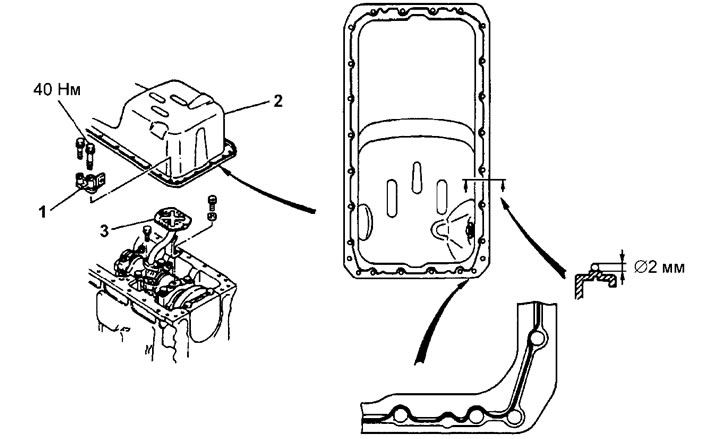

Снятие и установка масляного поддона (D4AF, D4AK, D4AE). 1 - зажим, 2 - масляный поддон, 3 - маслоприемник.
Снятие
Примечание: при снятии масляного поддона пользуйтесь сборочным рисунком.
1. Выверните сливную пробку и снимите прокладку пробки.
2. Снимите ребро жесткости.
3. (4D33, 4D34-T4, 4D35, 4D36) Снимите резиновую проставку.
4. Снимите масляный поддон.
- а) Отверните болты крепления.

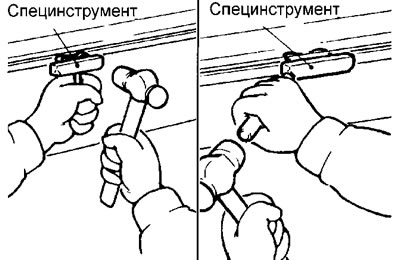

- б) Вставьте лезвие спецприспособления между блоком цилиндров и масляным поддоном. Срежьте герметики снимите масляный поддон.
5. Снимите маслоприемник и кольцевую прокладку трубки маслоприемника.
6. Снимите датчик уровня масла.
7. Снимите перепускной болт и масляную форсунку.
Проверка
1. Проверьте масляный поддон на отсутствие трещин и вмятин.
2. Проверьте поверхность для нанесения герметика на масляном поддоне на отсутствие повреждения и деформации.
3. Проверьте маслоприемник на отсутствие повреждений и отсутствие засорения или повреждения сетки и трубки маслоприемника.
Установка
Примечание:
- Установка деталей производится в порядке, обратном снятию.
- При установке обратите внимание на операции, указанные ниже.
1. Установка масляного поддона.

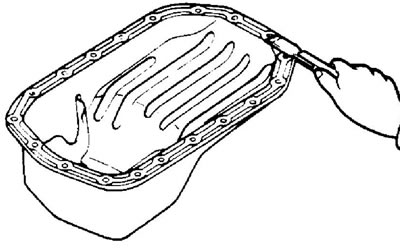

- а) Удалите старый герметик с приваленных поверхностей блока цилиндров и масляного поддона.
- б) Обезжирьте поверхность масляного поддона и привалочную поверхность блока цилиндров перед нанесением герметика.

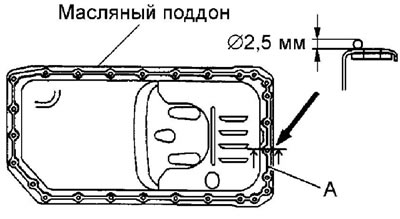

- в) Нанесите герметик на поверхность масляного поддона, как показано на рисунке. Герметик должен быть нанесен непрерывной полоской диаметром приблизительно 2,5 мм.
- г) Установка масляного поддона и маслоприемника должна быть завершена в течение времени, указанного в инструкции по применению герметика.
Внимание: после установки масляного поддона подождите по крайней мере 1 час перед запуском двигателя.
