Снятие и установка воздушного фильтра (4D34-T4). 1, 9 - резонатор, 2 - гайка, 3, 6, 7, 8, 11 (4D33, 4D36) - хомут, 4 - крышка, 5, 10 - впускной воздуховод, 12 - патрубок, 13 - резонатор, 14 - резиновое уплотнение, 15 - крышка воздушного фильтра, 16 - воздушный фильтр, 17 - корпус воздушного фильтра.

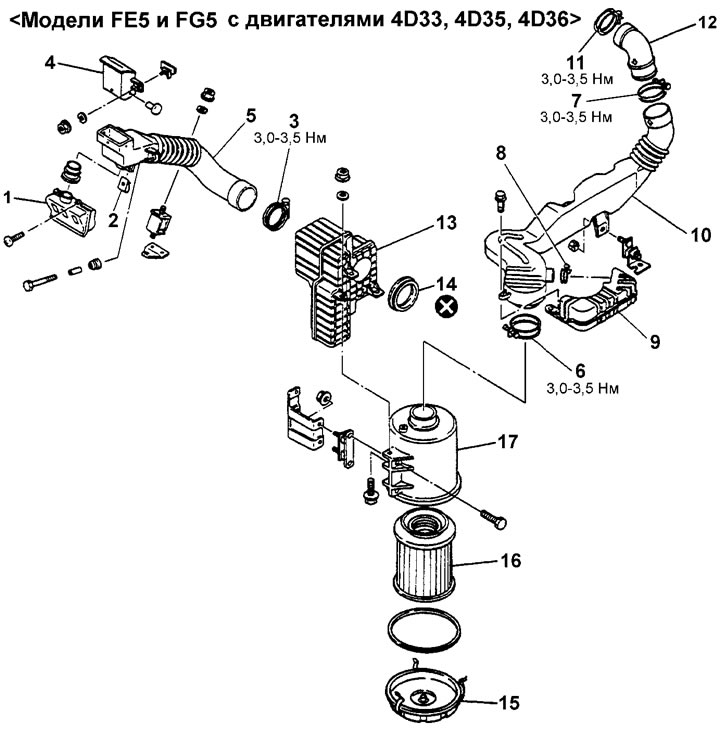

Снятие и установка воздушного фильтра. 1, 4 (4D33, 4D34-T4, 4D36), 5, 7 (4D33, 4D35), 9, 11, 13 (4D33, 4D35, 4D36), 15 - хомут, 2 - соединительная вставка, 3 - впускной патрубок, 6 - воздушный шланг (4D33, 4D34-T4, 4D36), 8 - воздушная труба (модели FE6 со сдвоенной кабиной и двигателями 4D33, 4D35), 10 - впускная труба (4D33, 4D35), 12 - воздушная труба, 14 - резонатор (4D33, 4D35, 4D36), 16 - резонатор, 17 - резиновое уплотнение, 18 - крышка воздушного фильтра, 19 - воздушный фильтр, 20 - корпус воздушного фильтра, * - турбокомпрессор (4D34-T4).
Примечание:
- При снятии и установке воздушного фильтра пользуйтесь сборочными рисунками.
- При сборке обратите внимание на операции, указанные ниже.

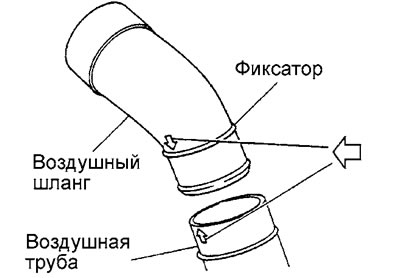

1. При подсоединении воздушного шланга к воздушной трубе совместите метки (стрелки), как показано на рисунке.

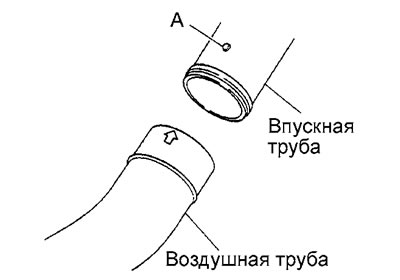

2. Совместите выступ "А" впускной трубы со стрелкой воздушной трубы.

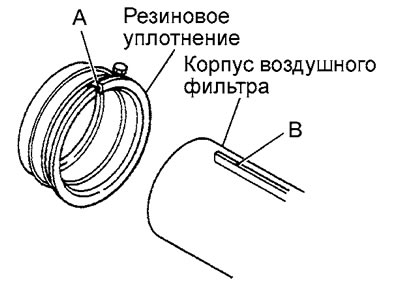

3. Совместите прорезь "А" резинового уплотнения с выступом "В" корпуса воздушного фильтра.
