Описание системы смазки двигателя

В этих двигателях используется система смазки с полнопоточной очисткой масла и с подачей масла под давлением к основным движущимся деталям и узлам двигателя. Система смазки включает в себя масляный поддон, масляный насос, маслоохладитель, масляный фильтр и различные элементы, которые обеспечивают подачу масла к различным движущимся деталям двигателя.

Масло из поддона нагнетается масляным насосом через маслоприемник в масляный фильтр. Часть масла сразу после насоса направляется в радиатор маслоохладителя.

После прохождения масляного фильтра часть масла по различным каналам в блоке цилиндров и через отверстия подается к коренным подшипникам коленчатого вала. По сверлениям в коленчатом валу масло поступает к шатунным подшипникам коленчатого вала. Смазывание стенок цилиндров и нижней части днища поршней осуществляется в основном разбрызгиванием из масляных форсунок. Для смазывания поршневого пальца в поршневой головке шатуна и во втулке поршневого пальца предусмотрено специальное отверстие. Часть масла после прохождения масляного фильтра по сверлениям в блоке цилиндров направляется в головку блока цилиндров для смазывания оси коромысел и каждого из коромысел, распределительного вала, толкателей клапанов и стержней клапанов.

После выполнения своих функций масло под действием силы тяжести (самотеком) возвращается в поддон. Для контроля уровня масла в поддоне устанавливаются измерительный щуп и датчик уровня масла.

Масляный насос

На двигатели устанавливается масляный насос шестеренчатого типа с внешним зацеплением. Насос расположен в отдельном корпусе вместе с редукционным клапаном.

Редукционный клапан (регулятор давления масла)

На высоких частотах вращения количество масла, подаваемого масляным насосом, избыточно по сравнению с его количеством, необходимым для смазывания трущихся пар. Редукционный клапан предотвращает избыточную подачу масла. На низких частотах вращения редукционный клапан под действием пружины перекрывает перепускной канал. На высоких частотах вращения давление масла возрастает, сила давления масла преодолевает усилие пружины, редукционный клапан открывается, и избыточное масло через перепускной канал возвращается обратно в поддон.

Перепускной клапан маслоохладителя

1. Термостат в перепускном клапане маслоохладителя изменяет положение клапана в зависимости от температуры моторного масла, таким образом контролируя циркуляцию масла в радиаторе маслоохладителя.

• а) При температуре масла до 100°C ход термостата незначительный и клапан под действием пружины сдвинут влево. Масло поступает в масляный фильтр, минуя радиатор маслоохладителя.
• б) При температуре масла выше 100°C клапан термостата выдвигается вправо, преодолевая усилие пружины, клапан закрывается, и масло поступает через радиатор маслоохладителя к масляному фильтру.

2. Если в радиаторе маслоохладителя возникает какое-либо препятствие течению масла (например, из-за наличия посторонних частиц в радиаторе маслоохладителя), то откроется перепускной клапан и масло будет поступать в масляный фильтр, минуя радиатор маслоохладителя.

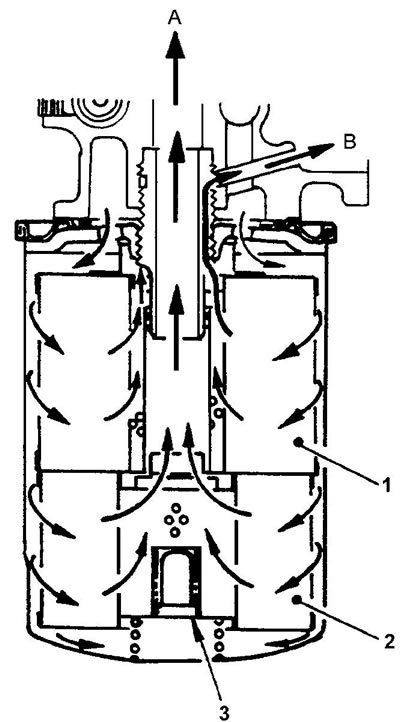

Масляный фильтр

Масляный фильтр - полнопоточного типа с бумажным фильтрующим элементом. Частицы металла (продукты износа), частицы грязи, находящиеся в воздухе, частицы нагара и другие виды загрязнения могут попадать в масло в процессе его использования, что приводит к увеличению износа двигателя или к засорению (сужению каналов) маслопроводов, препятствуя циркуляции масла. Масляный фильтр, установленный в масляной магистрали, позволяет задерживать эти частицы при прохождении через него масла. Фильтр установлен на внешней стороне двигателя, что позволяет сравнительно просто заменять фильтрующий элемент. Перед фильтрующим элементом установлен перепускной клапан, который открывается при увеличении давления перед фильтром, возникающего в случае засорения фильтрующего элемента загрязняющими частицами. Перепускной клапан открывается, когда сила давления масла превысит усилие пружины клапана. В этом случае масло проходит через обводной канал, минуя масляный фильтр, и направляется прямо в главную масляную магистраль двигателя.



Для дополнительной очистки масла в корпусе фильтра установлен перепускной фильтрующий элемент. Часть масла, подаваемого в масляный фильтр, проходит через перепускной фильтрующий элемент и сливается в масляный поддон (см. рисунок).

Масляные форсунки

Назначение масляных форсунок заключается в охлаждении поршня, путем подачи масла на внутреннюю поверхность днища поршня.

Когда давление масла в главной масляной магистрали достаточно, чтобы преодолеть усилие пружины обратного клапана масляной форсунки, происходит впрыск масла из распылителя масляной форсунки.

Масло и масляный фильтр

Процедуры замены, проверки масла и масляного фильтра описаны в главе "Техническое обслуживание и общие процедуры проверок и регулировок".
