Сборка и разборка маслоохладителя (D4AF, D4AK, D4AE). 1 - передняя крышка маслоохладителя, 2 - задняя крышка маслоохладителя, 3 - маслоохладитель, 4 - корпус маслоохладителя, 5 - перепускной клапан.
Снятие и установка маслоохладителя (4D33, 4D34-T4, 4D35, 4D36). 1 - масляный фильтр, 2 - маслоохладитель, 3 - гайка, 4 - кольцевое уплотнение, 5 - радиатор маслоохладителя, 6 - датчик аварийного давления масла, 7 - пробка, 8 - пружина, 9 - редукционный клапан, 10 - термостат (4D33, 4D34-T4, 4D35), 11 - сливная пробка, 12 - пробка, 13 - пружина, 14 - перепускной клапан, 15 - корпус маслоохладителя, 16 - прокладка.

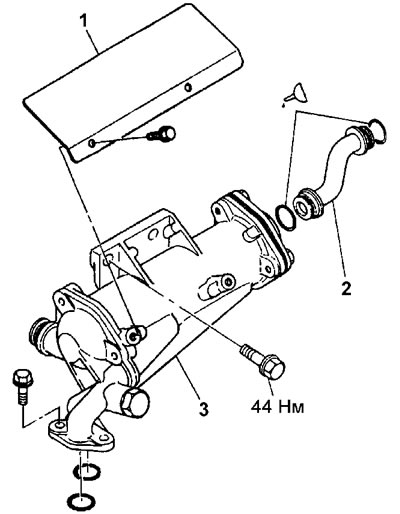

Снятие и установка маслоохладителя (D4AF, D4AK, D4AE). 1 - теплозащитный экран, 2 - трубка охлаждающей жидкости, 3 - маслоохладитель.
Исходный материал лежит на сайте: HYUNDAIBOOK
Примечание:
- При снятии и установке маслоохладителя пользуйтесь сборочным рисунком. Номера деталей на сборочном рисунке совпадают с порядком их снятия.
- Установка маслоохладителя производится в порядке, обратном снятию.
