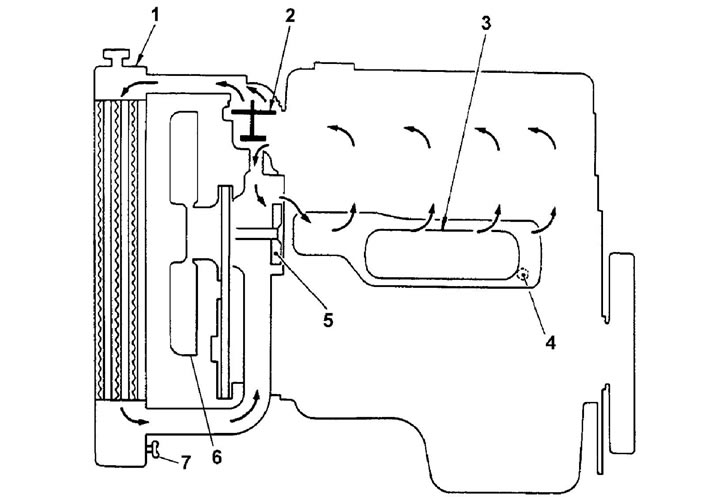

Схема системы охлаждения двигателя (MCC Canter). 1 - радиатор, 2 - термостат, 3 - маслоохладитель, 4 - сливная пробка блока цилиндров, 5 - насос охлаждающей жидкости, 6 - вентилятор системы охлаждения, 7 - сливная пробка радиатора.
Система охлаждения закрытого типа с принудительной циркуляцией охлаждающей жидкости и расширительным бачком.
Система охлаждения состоит из рубашки охлаждения (внутри блока цилиндров и головки блока), радиатора, насоса, термостата, вентилятора, вязкостной муфты, шлангов и других компонентов.
Охлаждающая жидкость, нагреваемая в рубашке охлаждения, направляется в радиатор, в котором охлаждается воздухом, подаваемым вентилятором. Из радиатора охлаждающая жидкость подается насосом обратно в двигатель для его охлаждения.
Рубашка охлаждения представляет собой сеть каналов в блоке цилиндров и головке блока, через которые проходит охлаждающая жидкость.
Радиатор устанавливается в передней части автомобиля. Он состоит из верхнего и нижнего бачков, соединенных сердцевиной (с теплообменными поверхностями). Верхний бачок имеет впускной патрубок, заливную горловину и шланг, через который из радиатора отводится избыточная охлаждающая жидкость и пар. Нижний бачок имеет отводящий патрубок и кран для слива охлаждающей жидкости.
Сердцевина радиатора состоит из множества трубок, через которые жидкость течет из верхнего бачка в нижний, а также ребер, через которые отводится тепло от жидкости в трубках. Радиатор охлаждается потоком воздуха, создаваемым вентилятором.
Модели с автоматической КПП снабжены теплообменником для охлаждения рабочей жидкости АКПП (ATF), устанавливаемым в нижнем бачке радиатора.
В расширительный бачок поступает избыточная охлаждающая жидкость (результат увеличения объема последней при ее нагреве в системе охлаждения). Жидкость из расширительного бачка возвращается в радиатор, когда ее температура в системе падает, в результате чего радиатор всегда заполнен жидкостью и при этом исключаются ее потери. Следует проверять уровень охлаждающей жидкости в расширительном бачке и вовремя ее добавлять.
Клапаны крышки радиатора
Крышка радиатора герметично закрывает радиатор, поддерживая внутри него давление. Работа системы под давлением предотвращает кипение охлаждающей жидкости, даже когда температура последней превышает 100°C. Крышка радиатора имеет два предохранительных клапана - паровой и вакуумный. Паровой клапан открывается для отвода пара через отводящую трубку (шланг), когда давление внутри системы охлаждения превысит предельно допустимое (температура охлаждающей жидкости 110-120°C, давление 75-104 кПа). Воздушный клапан открывается, чтобы уменьшить разрежение, возникающее в системе охлаждения после остановки двигателя и падения температуры. Открытие клапана позволяет охлаждающей жидкости вернуться в систему из расширительного бачка.
Насос
Насос обеспечивает циркуляцию охлаждающей жидкости в системе охлаждения. Насос лопастной, центробежного типа, устанавливается в передней части блока цилиндров и приводится в действие клиновым ремнем.
Термостат
Термостат устанавливается во впускном патрубке радиатора. Наполнитель внутри термостата расширяется при нагреве и сжимается при охлаждении. Таким образом, при нагреве воскового наполнителя возникает сила давления, преодолевающая сопротивление пружины, стремящейся держать клапан в закрытом положении, и клапан открывается. Клапан термостата начинает открываться при температуре выше 82° ±2°C. При температуре 95°C клапан термостата открыт полностью. При охлаждении наполнителя пружина закрывает клапан.
Проверка охлаждающей жидкости
Процедуры проверки охлаждающей жидкости смотрите в разделе "Техническое обслуживание и общие процедуры проверок и регулировок".
Замена охлаждающей жидкости
Процедуру замены охлаждающей жидкости смотрите в разделе "Техническое обслуживание и общие процедуры проверок и регулировок".
