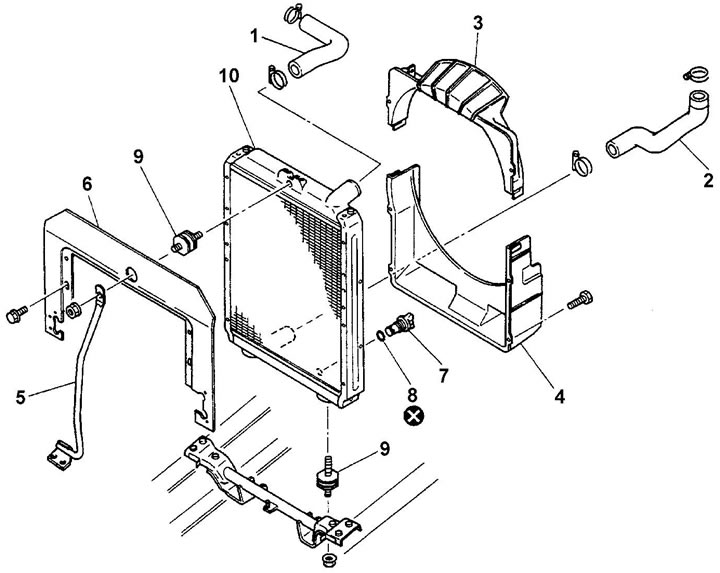

Снятие и установка радиатора (4D33, 4D34-T4, 4D35, 4D-36, модели выпуска до 1995 года). 1 - впускной шланг радиатора, 2 - выпускной шланг радиатора, 3 - верхний кожух диффузора, 4 - нижний кожух диффузора, 5 - стойка радиатора, 6 - экран, 7 - сливная пробка радиатора, 8 - кольцевое уплотнение, 9 - опора, 10 - радиатор.

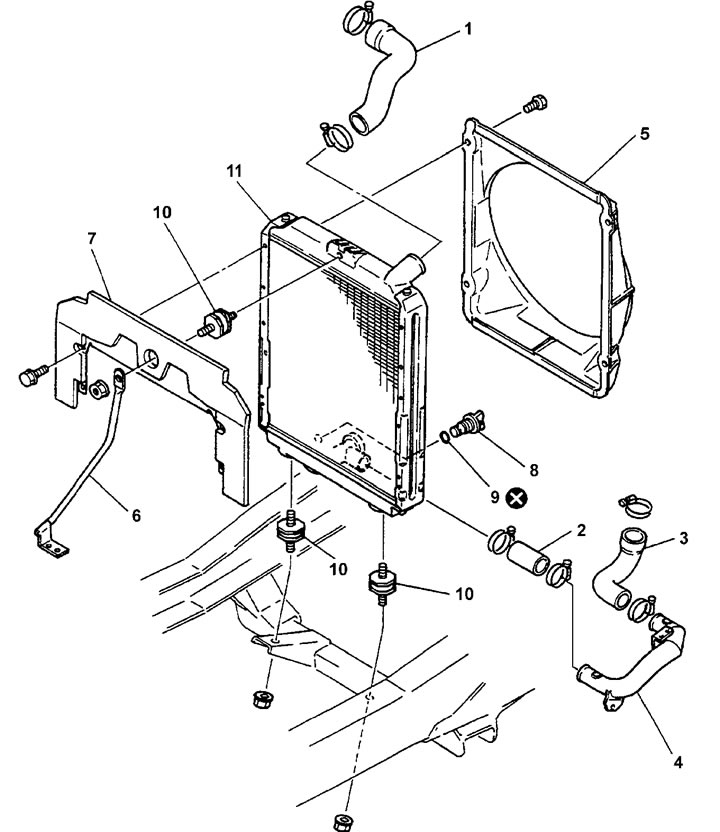

Снятие и установка радиатора (4D33, 4D34-T4, 4D35, 4D-36, модели выпуска после 1995 года). 1 - впускной шланг радиатора, 2, 3 - выпускной шланг радиатора, 4 - трубка, 5 - диффузор вентилятора, 6 - стойка радиатора, 7 - экран, 8 - сливная пробка радиатора, 9 - кольцевое уплотнение, 10 - опора, 11 - радиатор.

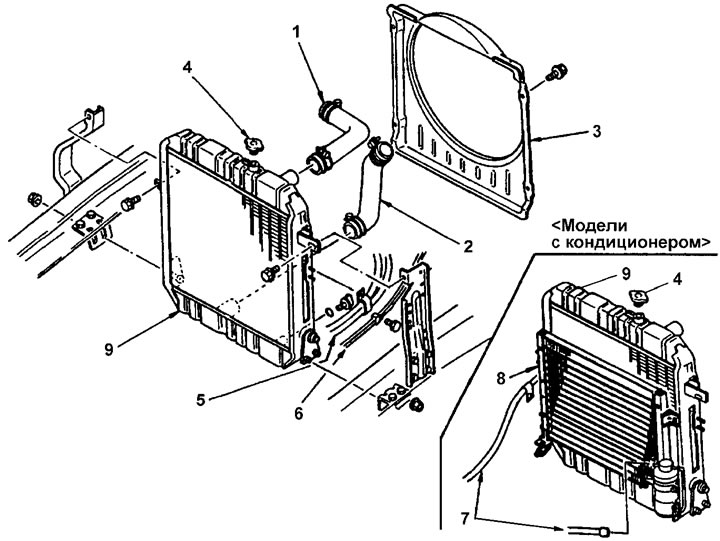

Снятие и установка радиатора (D4AF, D4AK, D4AE). 1 - впускной шланг радиатора, 2 - выпускной шланг радиатора, 3 - диффузор вентилятора, 4 - крышка радиатора, 5 - шланг отопителя, 6 - жгут проводов двигателя, 7 - шланг кондиционера, 8 - конденсатор кондиционера, 9 - радиатор.
Снятие
Примечание:
- При снятии радиатора руководствуйтесь сборочным рисунком. Номера деталей совпадают с порядком их снятия.
- Установка вентилятора производится в порядке, обратном снятию.
Проверка
1. Проверьте отсутствие посторонних предметов между пластинами радиатора. При необходимости очистите пластины радиатора.
Исходный материал лежит на сайте: HyundaiBook.ru
2. Проверьте пластины радиатора на отсутствие изгиба или повреждения.
3. Проверьте радиатор на отсутствие повреждений, накипи и следов коррозии.
4. Проверьте шланги радиатора на отсутствие трещин, повреждений или износа.
5. Проверьте расширительный бачок на отсутствие повреждений.
6. Проверьте пружину крышки радиатора на отсутствие повреждений.
7. Проверьте прокладку крышки радиатора на отсутствие повреждений или трещин.
8. Проверьте радиатор на отсутствие утечек.

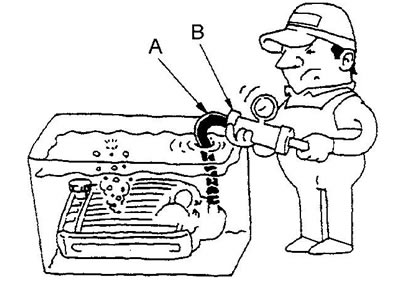

- а) Подсоедините тестер "В" через шланг "А" к впускному отверстию радиатора и заткните все остальные отверстия.
- б) Положите радиатор в воду.
- в) С помощью тестера создайте избыточное давление в радиаторе.
- г) Убедитесь, что радиатор не поврежден.
Установка
Примечание:
- Установка радиатора производится в порядке, обратном снятию.
- Установите опору стороной "А" к радиатору.
