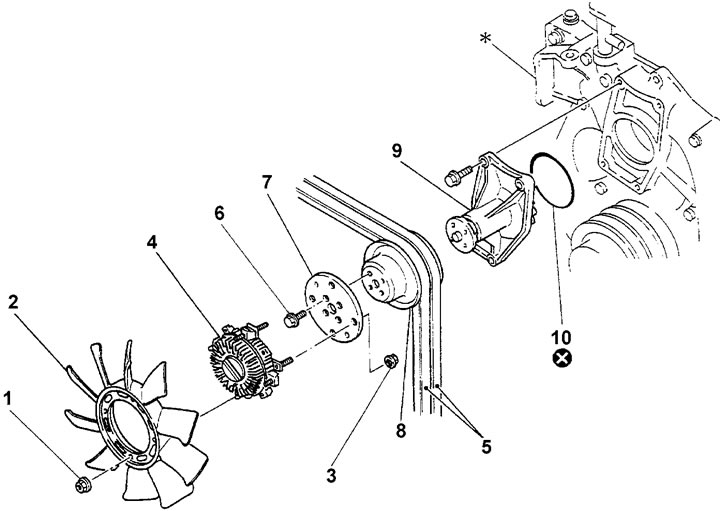

Снятие вентилятора системы охлаждения, ремней привода навесных агрегатов и насоса охлаждающей жидкости (4D33, 4D34-T4, 4D35, 4D-36). 1, 3 - гайка, 2 - вентилятор, 4 - вязкостная муфта, 5 - ремень привода насоса охлаждающей жидкости, 6 - болт, 7 - переходная пластина, 8 - шкив привода насоса охлаждающей жидкости, 9 - насос охлаждающей жидкости в сборе, 10 - кольцевое уплотнение, * - крышка шестерен.

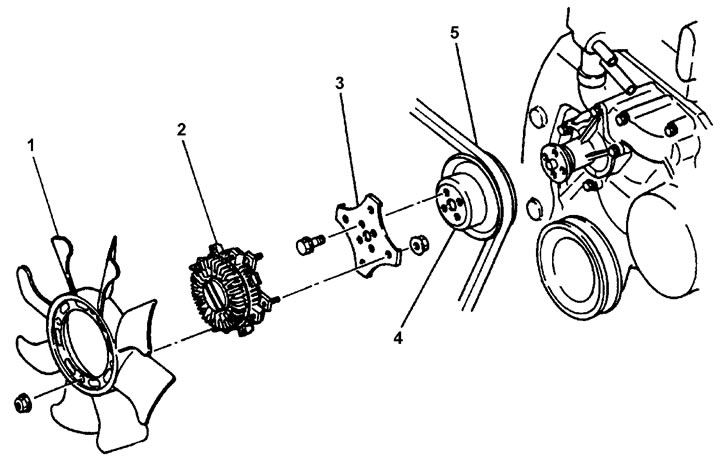

Снятие вентилятора системы охлаждения, ремней привода навесных агрегатов и насоса охлаждающей жидкости (D4AF, D4AK, D4AE). 1 - вентилятор, 2 - вязкостная муфта, 3 - переходная пластина, 4 - шкив привода насоса охлаждающей жидкости, 5 - ремень привода насоса охлаждающей жидкости.
Примечание:
- При снятии вентилятора руководствуйтесь сборочным рисунком. Номера деталей совпадают с порядком их снятия.
- Установка вентилятора производится в порядке, обратном снятию.
