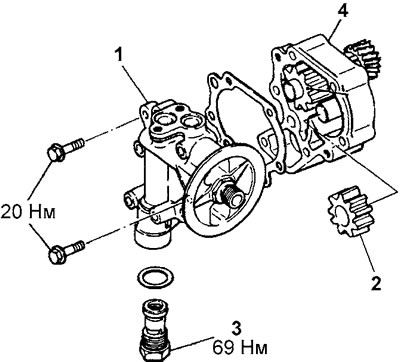

Снятие и установка масляного насоса (D4AF, D4AK, D4AE). 1 - крышка масляного насоса, 2 - ведомый ротор, 3 - редукционный клапан, 4 - корпус масляного насоса в сборе.

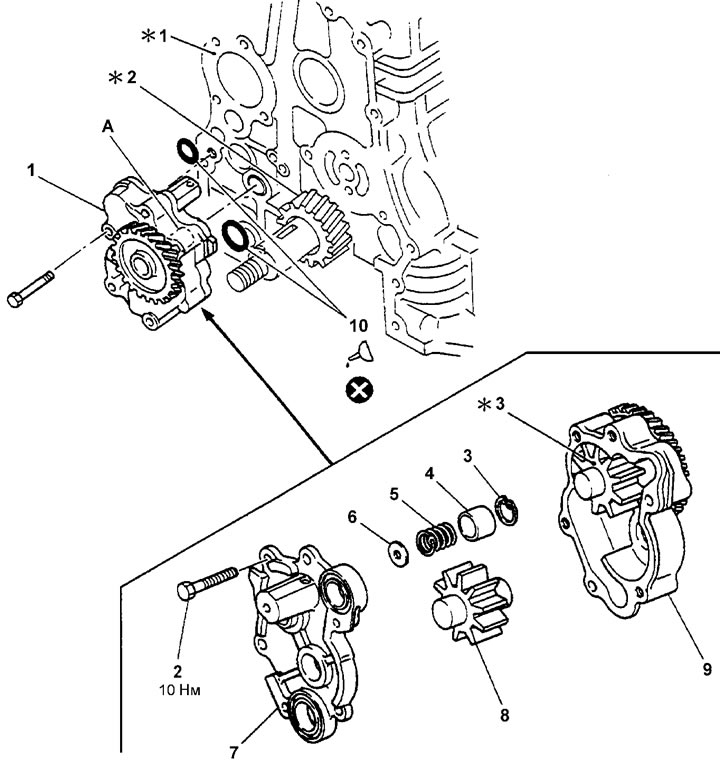

Разборка и сборка масляного насоса (4D33, 4D34-T4, 4D35, 4D36). 1 - масляный насос в сборе, 2 - болт, 3 - стопорное кольцо, 4 - втулка клапана, 5 - пружина, 6 - седло пружины, 7 - крышка масляного насоса, 8 - ведомый ротор, 9 - корпус масляного насоса в сборе, 10 - кольцевое уплотнение, *1 - блок цилиндров, *2 - шестерня коленчатого вала, *3 - ведущий ротор.
Примечание:
- При снятии и разборке масляного насоса используйте сборочный рисунок. Номера деталей совпадают с порядком их снятия.
- Смажьте моторным маслом кольцевые уплотнения перед установкой.
