Примечание:
- При снятии элементов системы рециркуляции пользуйтесь сборочным рисунком.
- При снятии и сборке обратите внимание на операции, представленные ниже.
1. Отсоедините жгут проводов.

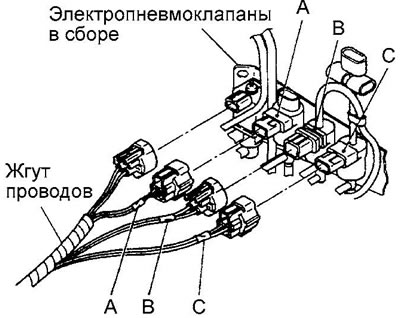

Модели выпуска с 1995 года. А - желтая метка, В - белая метка, С - синяя метка. |

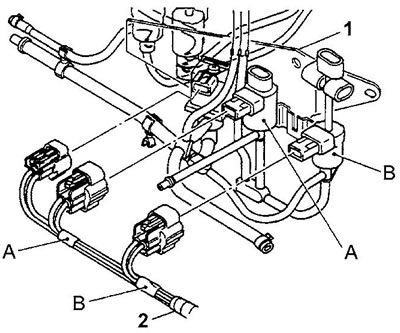

Модели выпуска после 1997 года. 1 - электропневмоклапаны в сборе, 2 - жгут проводов №2, А - желтая метка, В - синяя метка. |
2. Установите электропневмоклапаны в сборе. При подсоединении шлангов учитывайте цвет метки.

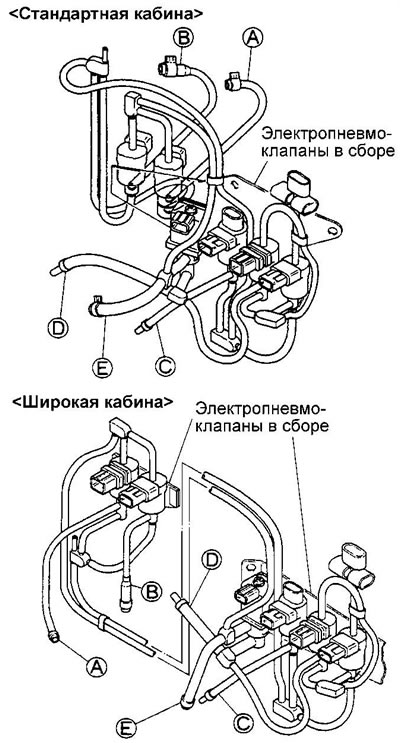

Модели выпуска с 1995 года. |

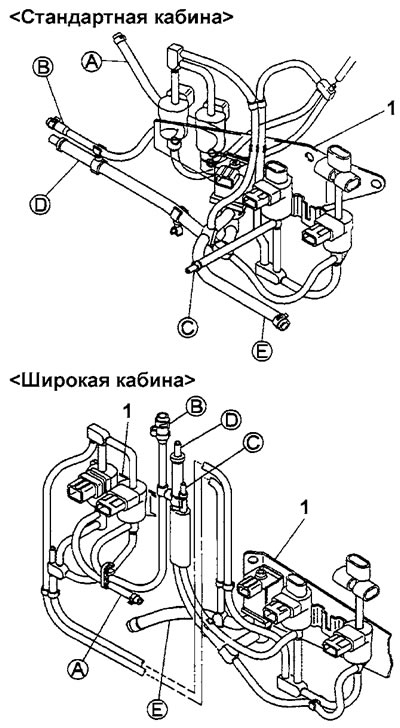

Модели выпуска после 1997 года. 1 - электропневмоклапаны в сборе. |
| Обозначение шланга | Цвет метки | Место подключения |
| А | красный | привод №2 |
| В | зеленый | привод №1 |
| С | желтый | привод системы повышения частоты вращения холостого хода |
| D | белый | клапан системы рециркуляции ОГ |
| Е | бесцветный | впускной коллектор |

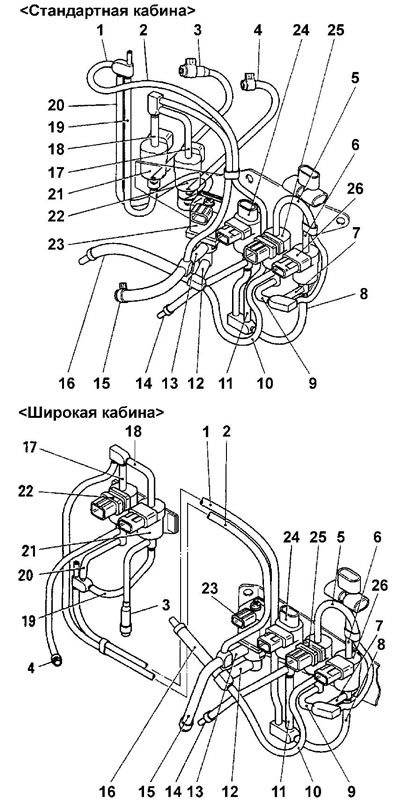

Электропневмоклапаны в сборе (модели выпуска с 1995 года). 1, 11 - вакуумный шланг (желтая полоска), 2, 6, 7, 8, 12, 13, 15 - вакуумный шланг, 3 - вакуумный шланг (зеленая метка), 4 - вакуумный шланг (красная метка), 5, 9,10 - вакуумный шланг (синяя полоска), 14 - вакуумный шланг (желтая метка), 16 - вакуумный шланг (белая метка), 17, 20 - вакуумный шланг (красная полоска), 18, 19 - вакуумный шланг (зеленая полоска), 21 - электропневмоклапан привода №1, 22 - электропневмоклапан привода №2, 23 - электропневмоклапан сбрасывания разряжения, 24 - электропневмоклапан исполнительного механизма системы повышения частоты вращения холостого хода (желтая метка), 25 - электропневмоклапан управления клапаном рециркуляции №2 (белая метка), 26 - электропневмоклапан управления клапаном рециркуляции №1 (синяя метка). |

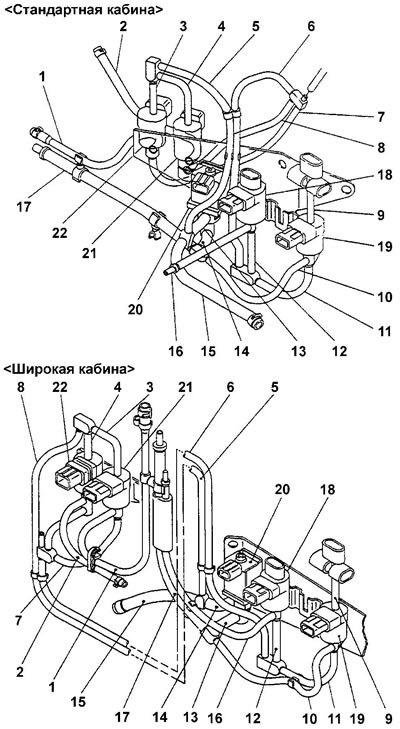

Электропневмоклапаны в сборе (модели выпуска после 1997 года). 1 - вакуумный шланг (зеленая метка), 2, 4, 6, 8 - вакуумный шланг (красная полоска), 3, 7 - вакуумный шланг (зеленая полоска), 5, 9, 11, 13, 14, 15 - вакуумный шланг, 10 - вакуумный шланг (синяя полоска), 12, 16 - вакуумный шланг (желтая полоска), 17 - вакуумный шланг (белая метка), 18 - электропневмоклапан исполнительного механизма системы повышения частоты вращения холостого хода (желтая метка), 19 - электропневмоклапан управления клапаном рециркуляции №1 (синяя метка), 20 - электропневмоклапан управления клапаном рециркуляции №2, 21 - электропневмоклапан привода №1, 22 - электропневмоклапан привода №2. |
