Примечание:
- Сборка производится в последовательности обратной разборке. При сборке пользуйтесь сборочным рисунком.
- Обратите внимание на операции, представленные ниже.

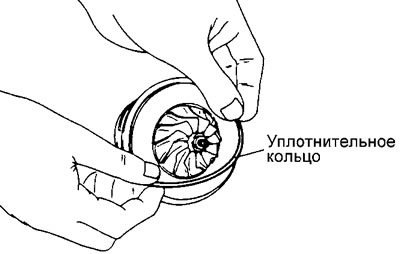

1. Нанесите тонкий слой моторного масла на новое уплотнительное кольцо и установите кольцо в канавку корпуса подшипников, как показано на рисунке.
Внимание: при установке уплотнительного кольца будьте осторожны, не повредите его, так как поврежденное уплотнительное кольцо вызывает утечки масла.
2. Установите корпус подшипников в сборе в крышку компрессора, совместив метки, нанесенные во время разборки.
[Полная версия расположена на сайте: www.hyundaibook.ru]
Внимание: будьте осторожны, чтобы не повредить лопатки колеса турбины и колеса компрессора при установке корпуса подшипников.

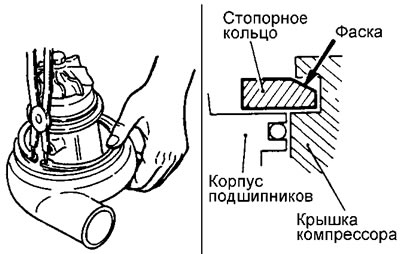

3. Установите корпус подшипников в сборе с крышкой компрессора так, чтобы крышка была внизу, и установите стопорное кольцо, как показано на рисунке.
Внимание:
- Установите стопорное кольцо так, чтобы сторона с фаской была направлена вверх.
- Удерживайте стопорное кольцо одной рукой, не давая ему выскочить.

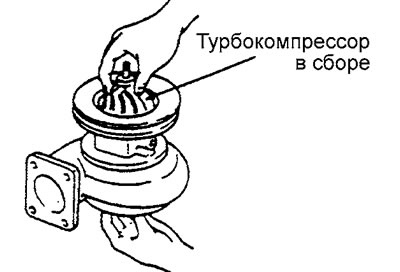

4. Установите крышку компрессора, совместив метки, нанесенные во время разборки.
Внимание: будьте осторожны, чтобы не повредить лопатки колеса турбины.
5. После сборки проверьте плавность вращения вала компрессора.
