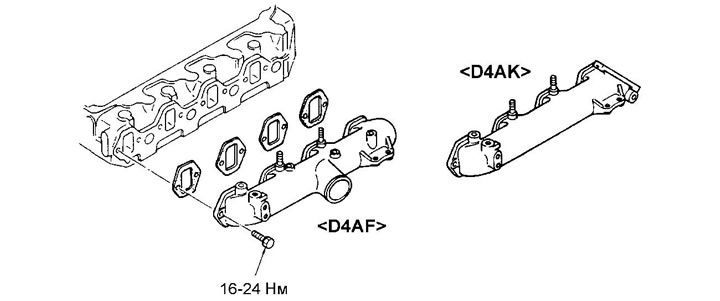

Снятие и установка впускного коллектора (D4AE, D4AK)

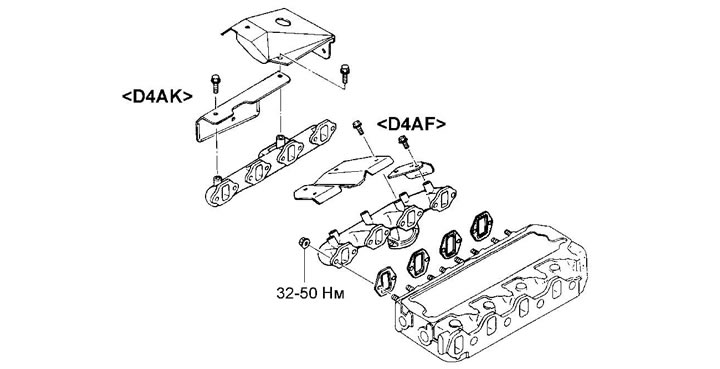

Снятие и установка выпускного коллектора (D4AE, D4AK)

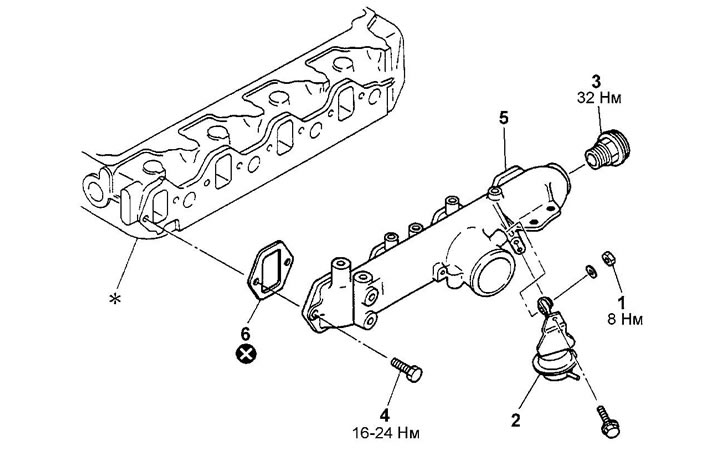

Снятие и установка впускного коллектора (4D33, 4D34-T4, 4D36) (модели выпуска до 1995 года). 1 - гайка, 2 - привод, 3 - клапан перепуска наддувочного воздуха (4D34-T4), 4 - болт, 5 - впускной коллектор, 6 - прокладка, * - головка блока цилиндров.

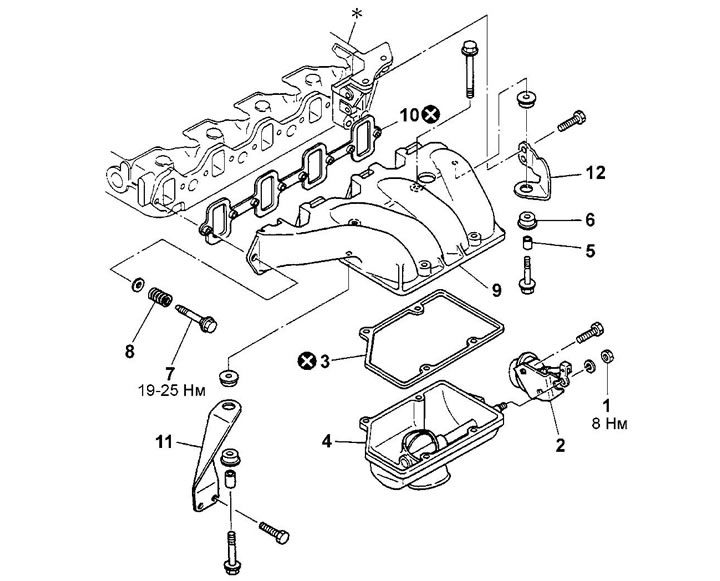

Снятие и установка впускного коллектора (4D35) (модели выпуска до 1995 года). 1 - гайка, 2 - привод, 3 - прокладка, 4 - нижняя часть впускного коллектора, 5 - проставка, 6 - резиновая подушка, 7 - болт, 8 - пружина, 9 - впускной коллектор, 10 - прокладка, 11, 12 - кронштейн, * - головка блока цилиндров.

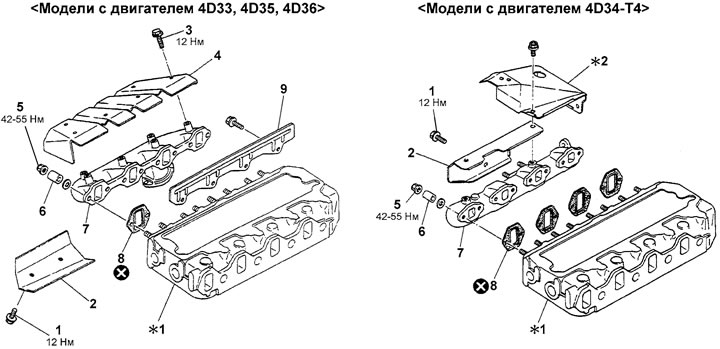

Снятие и установка выпускного коллектора (модели выпуска до 1995 года). 1 - болт, 2 - теплозащитный экран, 3 - болт (4D33, 4D35, 4D36), 4 - теплозащитный экран (4D33, 4D35, 4D36), 5 - гайка, 6 - проставка, 7 - выпускной коллектор, 8 - прокладка, 9 - теплозащитный экран (4D35), *1 - головка блока цилиндров, *2 - теплозащитный экран.

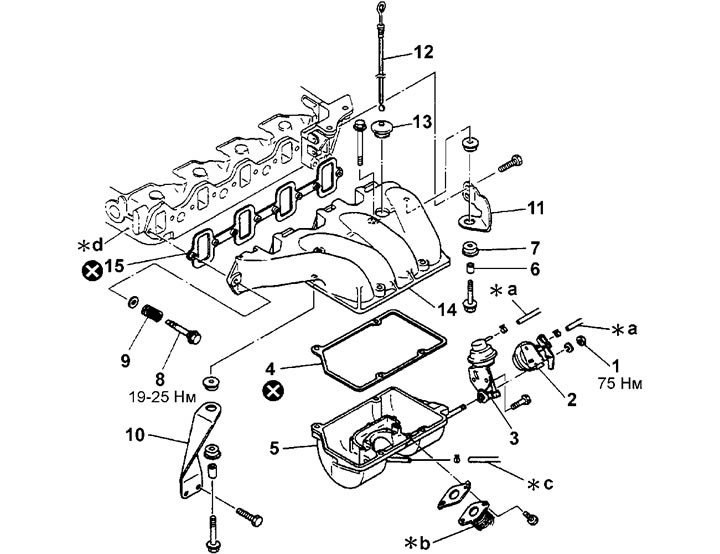

Снятие и установка впускного коллектора (модели выпуска после 1995 года) (4D33, 4D35). 1 - гайка, 2 - привод №1, 3 - привод №2, 4, 15 - прокладка, 5 - нижняя часть впускного коллектора, 6 - проставка, 7 - резиновая подушка, 8 - болт, 9 - пружина, 10, 11 - кронштейн, 12 - масляный щуп, 13 - пыльник, 14 - впускной коллектор, *а - вакуумный шланг, *b - трубка системы перепуска ОГ, *с - шланг, *d - головка блока цилиндров.

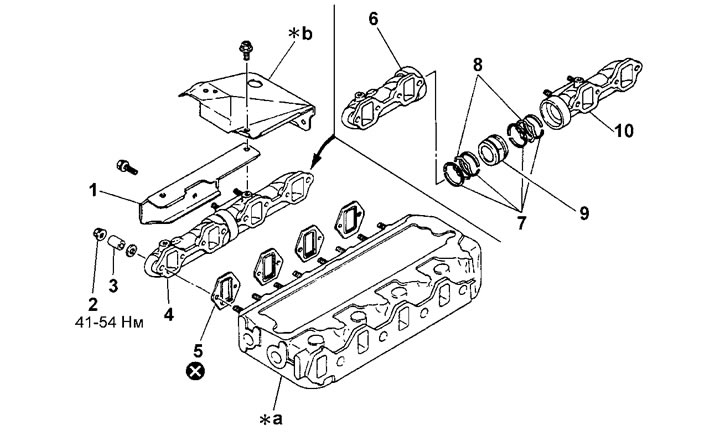

Снятие и установка выпускного коллектора (модели выпуска после 1995 года) (4D34-T4). 1 - теплозащитный экран, 2 - гайка, 3 - проставка, 4 - выпускной коллектор в сборе, 5 - прокладка, 6 - передний выпускной коллектор, 7 - уплотнительное кольцо, 8 - расширитель, 9 - соединительное кольцо, 10 - задний выпускной коллектор, *а - головка блока цилиндров, *b - теплозащитный экран.
Снятие и установка
Примечание:
- При снятии впускного и выпускного коллекторов пользуйтесь сборочным рисунком. Номера деталей на сборочном рисунке совпадают с порядком их снятия.
- Обратите внимание на операции, приведенные ниже.

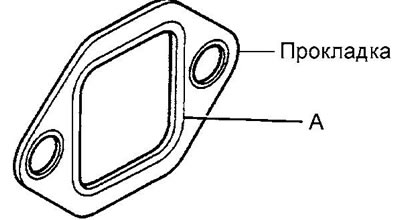

1. Установите прокладку выпускного коллектора стороной "А" к головке блока цилиндров.
2. (Модели выпуска после 1995 года) Установите уплотнительные кольца и расширители так, чтобы замки уплотнительных колец "А" были расположены напротив друг друга, а выступ расширителя "В" не надавливал на замок кольца.
1 - уплотнительное кольцо, 2 - расширитель, 3 - соединительное кольцо
Проверка
1. Проверьте детали на отсутствие повреждений и трещин.
2. Проверьте состояние прокладок впускного и выпускного коллекторов.
3. Проверьте отсутствие засорения каналов прохода охлаждающей жидкости и каналов прохода ОГ.
4. Проверьте зазор между дроссельной заслонкой и впускным коллектором.
(Модели выпуска до 1995 года выпуска)
Подайте разряжение 67 кПа на привод дроссельной заслонки и отрегулируйте зазор между заслонкой и впускным коллектором, перемещая кронштейн привода. Номинальный зазор 2,4-2,9 мм.

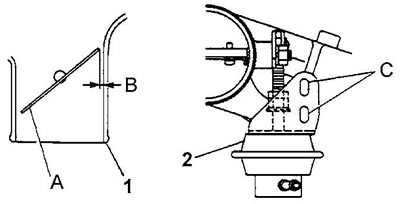

4D33, 4D34-T4, 4D36. 1 - нижняя часть впускного коллектора, 2 - привод, А - дроссельная заслонка, В - зазор, С - регулировочное отверстие кронштейна. |

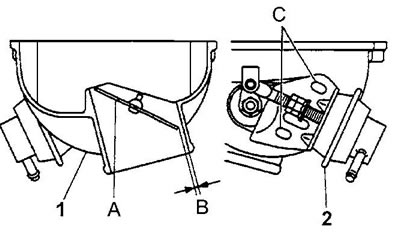

4D35. 1 - нижняя часть впускного коллектора, 2 - привод, А - дроссельная заслонка, В - зазор, С - регулировочное отверстие кронштейна. |
(4D33, 4D35. Модели выпуска после 1995 года выпуска)
- а) Подайте разряжение 67 кПа на привод №1 и отрегулируйте зазор "В" между заслонкой и впускным коллектором, перемещая кронштейн привода. Номинальный зазор 4,0-4,5 мм.
- б) Подайте разряжение 67 кПа на привод №2 и отрегулируйте зазор "D" между заслонкой и впускным коллектором, перемещая кронштейн привода. Номинальный зазор 7,5±0,25 мм.

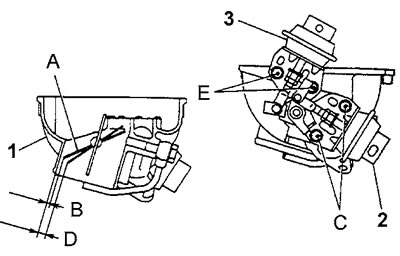

1 - нижний впускной коллектор, 2 - привод №1, 3 - привод №2, А - дроссельная заслонка, В - зазор, С - регулировочные отверстия кронштейна, D - зазор, Е - болты кронштейна.
