Снятие
Примечание: при снятии промежуточного охладителя наддувочного воздуха пользуйтесь сборочным рисунком. Номера деталей на сборочном рисунке совпадают с порядком их снятия.
Проверка
1. Проверьте ребра промежуточного охладителя на отсутствие изгиба, повреждения или на наличие посторонних частиц.
2. Проверьте шланги промежуточного охладителя на отсутствие трещин или повреждений.

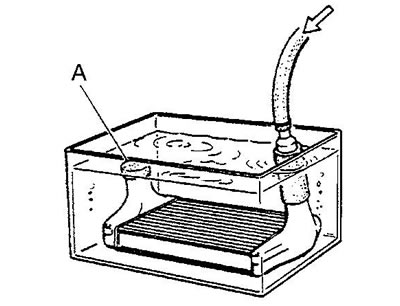

3. Проверьте промежуточный охладитель воздуха на герметичность.
- а) Заглушите пробкой отверстие "А" охладителя наддувочного воздуха.
- б) Опустите охладитель в водяную ванну и подайте избыточное давление воздуха. Убедитесь в отсутствии пузырьков воздуха.
Установка
Примечание: установка промежуточного охладителя наддувочного воздуха производится в порядке, обратном снятию.

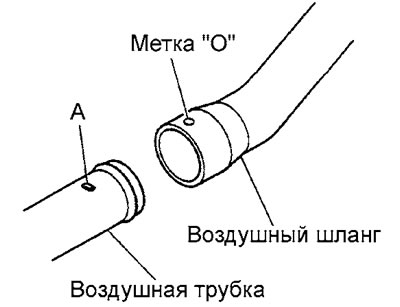

При подсоединении воздушных шлангов к воздушным трубкам совместите метку "О" шланга с выступом "А" воздушной трубки.
